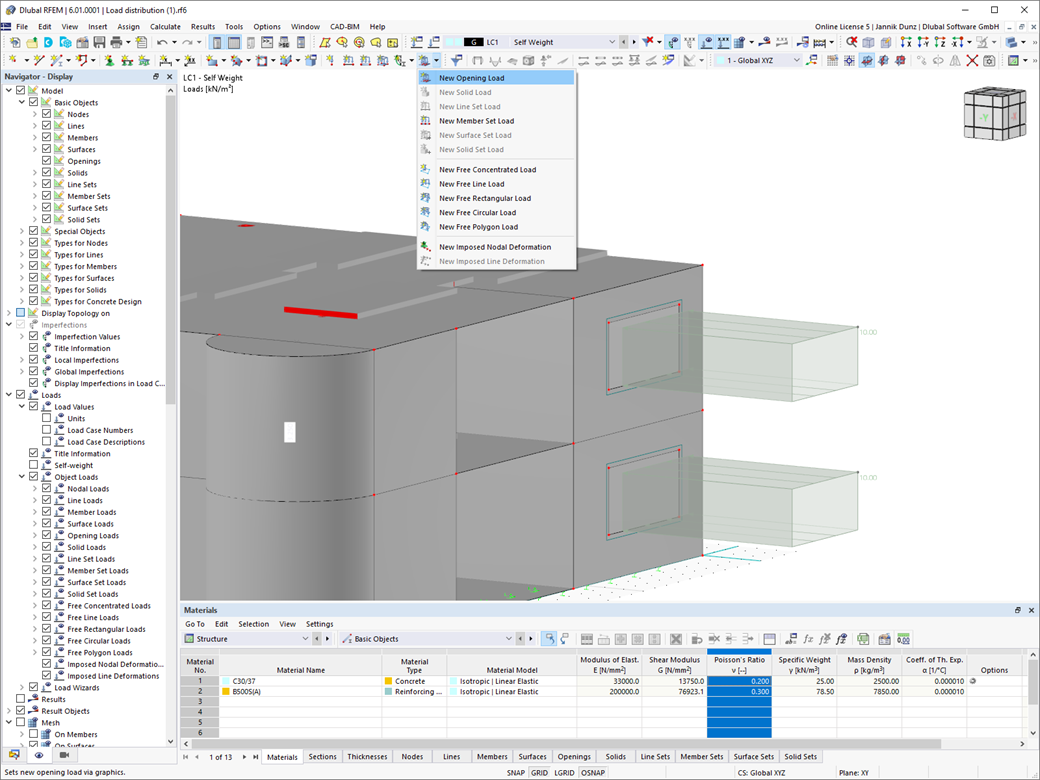

Нагрузки на отверстия

Эта новая функция позволяет легко задавать нагрузки на отверстия (например, ветровые нагрузки) для поверхностных нагрузок на отверстия.

Нагрузка на отверстие
Нагрузка на отверстие
  • Mia: ИИ помощник
  • Новейшие функции
События
Видеоролики
Модели для скачивания
Статьи из базы знаний
Model showing integrated steel joints highlighting connection and structure interaction in design.
В нашей статье исследуется важность учета взаимодействия конструкция с узлом при моделировании и расчете, а также то, как это сделать в RFEM 6.
Illustration of equivalent lateral force method for seismic analysis in structural engineering
В нашей статье представлен всесторонний обзор основных методов сейсмического расчета с объяснением их принципов и применения, а также случаев, в которых они наиболее эффективны.
KB 001925 | Конструкция углового шва AISC в RFEM 6
Напряжения в сварных швах между поверхностями можно определить с помощью аддона «Расчёт напряжений-деформаций» в RFEM 6. Кроме того, предельное напряжение, определенное по действующей норме, может быть использовано для определения соотношения напряжений в сварном шве. В нашей статье речь пойдет о расчете угловых швов по норме AISC 360-22 [1] и двух примеров из тома 1 AISC: Примеры расчета [2].
Structural analysis of an end plate connection in Dlubal software
В нашей статье показано, как инициировать и выполнить расчет в программе, а затем следует краткое описание основной концепции.
Скриншоты
Функции продуктов

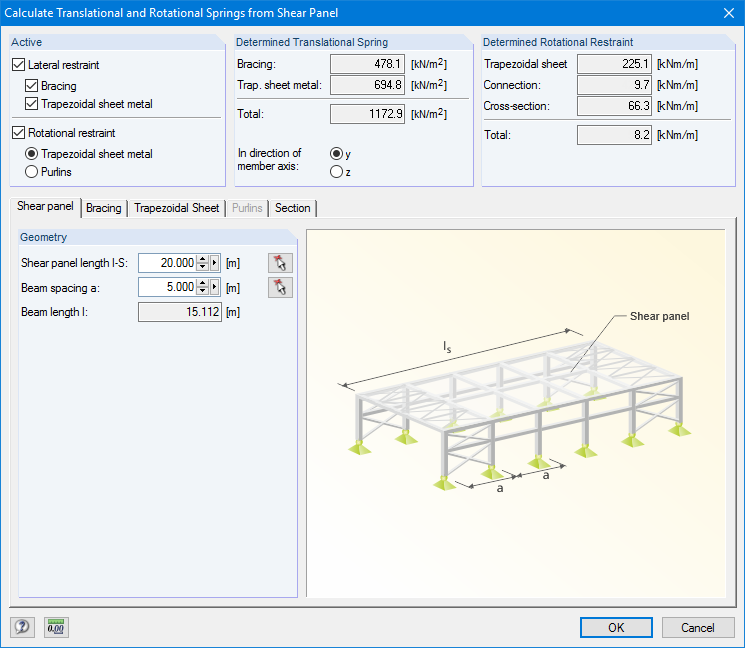

Ermittlung der Weg- und Drehfederung aus Schubfeld

Подробные и простые опции в отдельных окнах ввода облегчают представление конструктивной системы:

Узловые опоры и расчетные длины

  • Тип опоры каждого узла можно редактировать.
  • Можно задать жесткость депланации на каждом узле. Результирующая пружина депланации определяется автоматически с помощью входных параметров.

Упругое основание стержня

  • В случае упругих оснований стержня, можно вводить константы пружин вручную.
  • В качестве альтернативы, можно использовать различные варианты для ввода вращательных и поступательных пружин из панели сдвига.

Пружины на концах стержней

  • RF-/FE-LTB рассчитывает отдельные константы пружины автоматически. Используйте диалоговые окна и подробные изображения для представления продольной пружины с помощью соединительного компонента, поворотной пружины с помощью соединительной колонны или элемента жесткости депланации (доступные типы: торцевая пластина, швеллер, уголок, соединительная колонна или консольная часть).

шарниры стержней

  • Если для данного блока стержней в программе RFEM/RSTAB не заданы шарниры на концах стержня, то их можно задать непосредственно в дополнительном модуле RF-/FE-LTB.

Зоны нагрузок

  • Узловые нагрузки и нагрузки на стержень выбранных загружений и сочетаний изображаются в отдельных окнах. Здесь их можно редактировать, удалять или добавлять.

Несовершенства

  • RF-/FE-LTB автоматически применяет несовершенства, масштабируя наименьший собственный вектор.

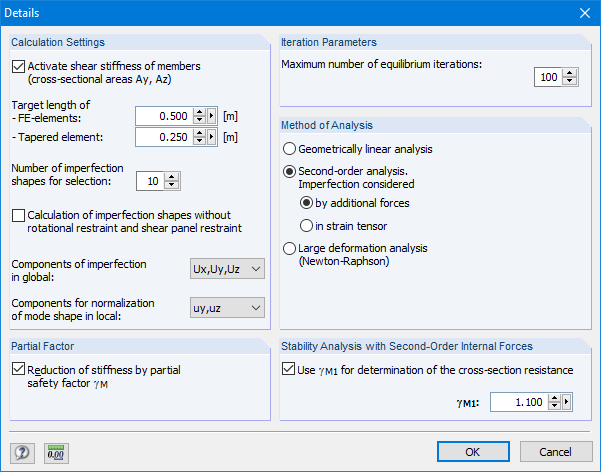

Detaileinstellungen

После расчёта изображаются деформации, внутренние силы, опорные реакции и напряжения. Так как модуль учитывает деформацию кручения, доступны диаграммы бимомента депланации, а также первичных и вторичных моментов кручения. При расчете на устойчивость применяются несовершенства для вычисления и определения коэффициентов физических нагрузок, которые могут быть использованы для определения Mki и Nki.

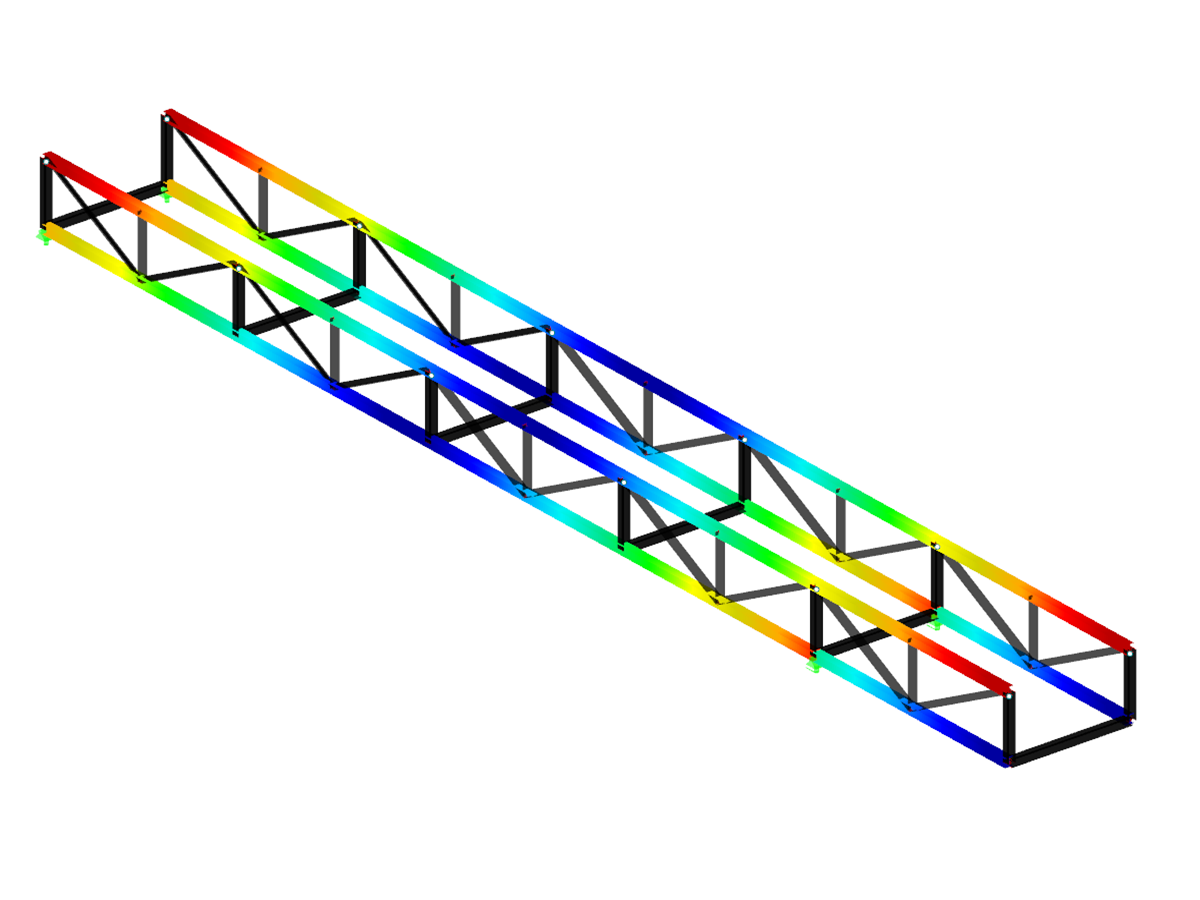

В дополнение к результатам, указанным в таблицах, соответствующие сечения изображаются в графическом виде. В RFEM/RSTAB различные результаты выделяются в модели стержня разными цветами. Приданные цвета и значения можно изменить.

Диаграммы результатов по блокам стержней позволяют выполнить адресную оценку. Также можно представить все промежуточные значения. Наконец, можно экспортировать все таблицы в MS Excel или в файл CSV. Диалог включает все необходимые для экспорта данные.

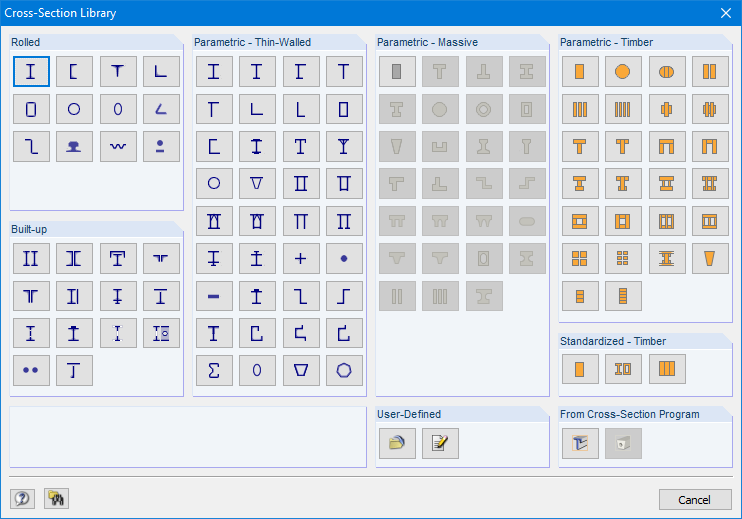

Querschnittsbibliothek

После ввода модели в программе RFEM/RSTAB, можно открыть дополнительный модуль RF-/FE-LTB. Здесь можно задать непрерывные стержни и загружения или сочетания, которые будут рассчитаны в расчётном случае.

Непрерывные стержни можно выбрать также графически. Материалы и сечения, используемые в RFEM/RSTAB, уже предустановлены, но при необходимости их можно всегда скорректировать. Для этого в программе доступны обширные библиотеки программ.

RFEM/RSTAB-Zusatzmodul RF-/FE-BGDK | Biegedrillknicknachweise nach Theorie II. Ordnung (FEM)
  • Полная интеграция в RFEM/RSTAB с импортом всех соответствующих нагрузок
  • Основной расчет напряжений, с деформацией кручения по упруго-упругому методу
  • Расчет на устойчивость плоских непрерывных стержней и на потерю устойчивости плоской формы изгиба
  • Определение критического коэффициента нагрузки и таким образом Mcr или Ncr (коэффициент может быть применен в RF-/LTB для расчета el/pl)
  • Расчет любых сечений на потерю устойчивости плоской формы изгиба (также сечений SHAPE-THIN)
  • Расчет стержней и блоков стержней с примененный кручения (например, подкрановых балок)
  • Возможности определения предельных коэффициентов нагрузки (критических коэффициентов нагрузки)
  • Изображение собственных форм и форм кручения на рендере сечения
  • Широкий выбор инструментов для определения области сдвига и заделки от поворота (профлисты, прогоны, связи)
  • Простое определение дискретных пружин, таких как пружины депланации от лобовой плиты или поворотные пружины от колонн
  • Графический выбор точек приложения нагрузки на сечении (верхний пояс, центр тяжести, нижний пояс или любые другие точки)
  • Свободное расположение на сечении внецентренных узловых и линейных опор
  • Определение значения для наклона или строительного подъема путем анализа собственных чисел
  • Специальные шарниры депланации для определения условий депланации на переходах
