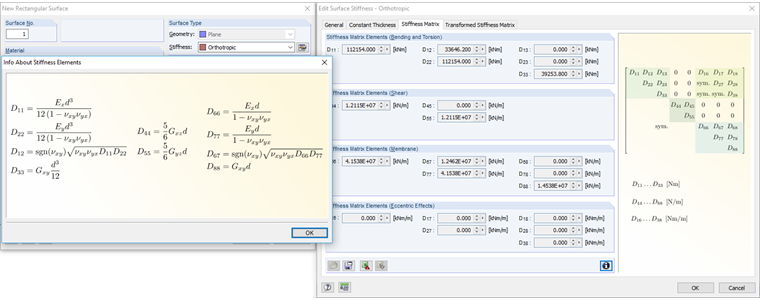

Модификация жесткости поверхности вне ее плоскости

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Кроме нелинейностей типа «Фиксировано при» и «Частичная работа» можно в программе выбрать также возможность «Диаграмма». Однако при выборе опции «Диаграмма» необходимо для правильной работы шарниров на концах стержня указать и соответствующие настройки. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

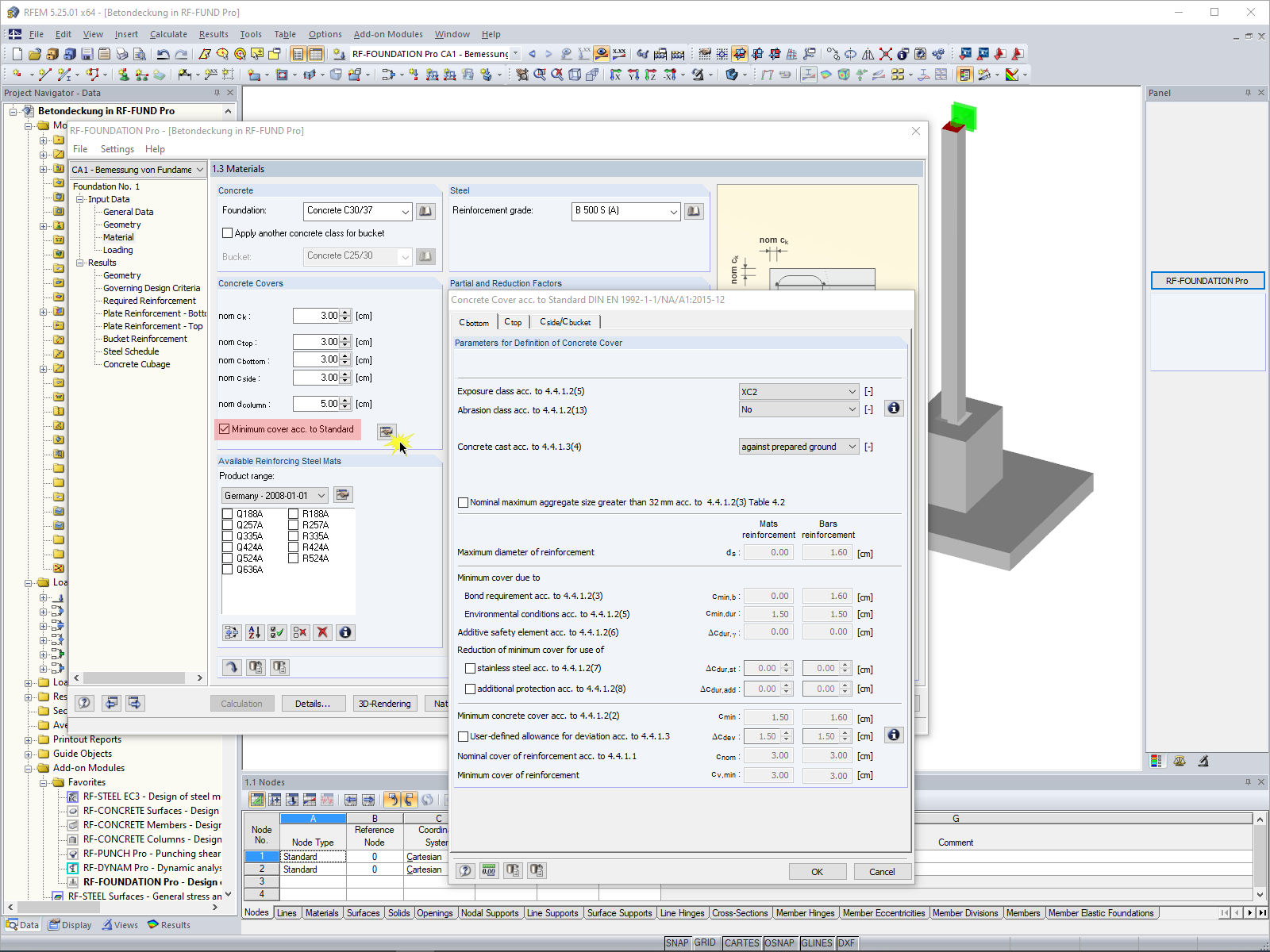

В RF-/FOUNDATION Pro также можно учесть бетонное покрытие фундамента по EN 1992-1-1.

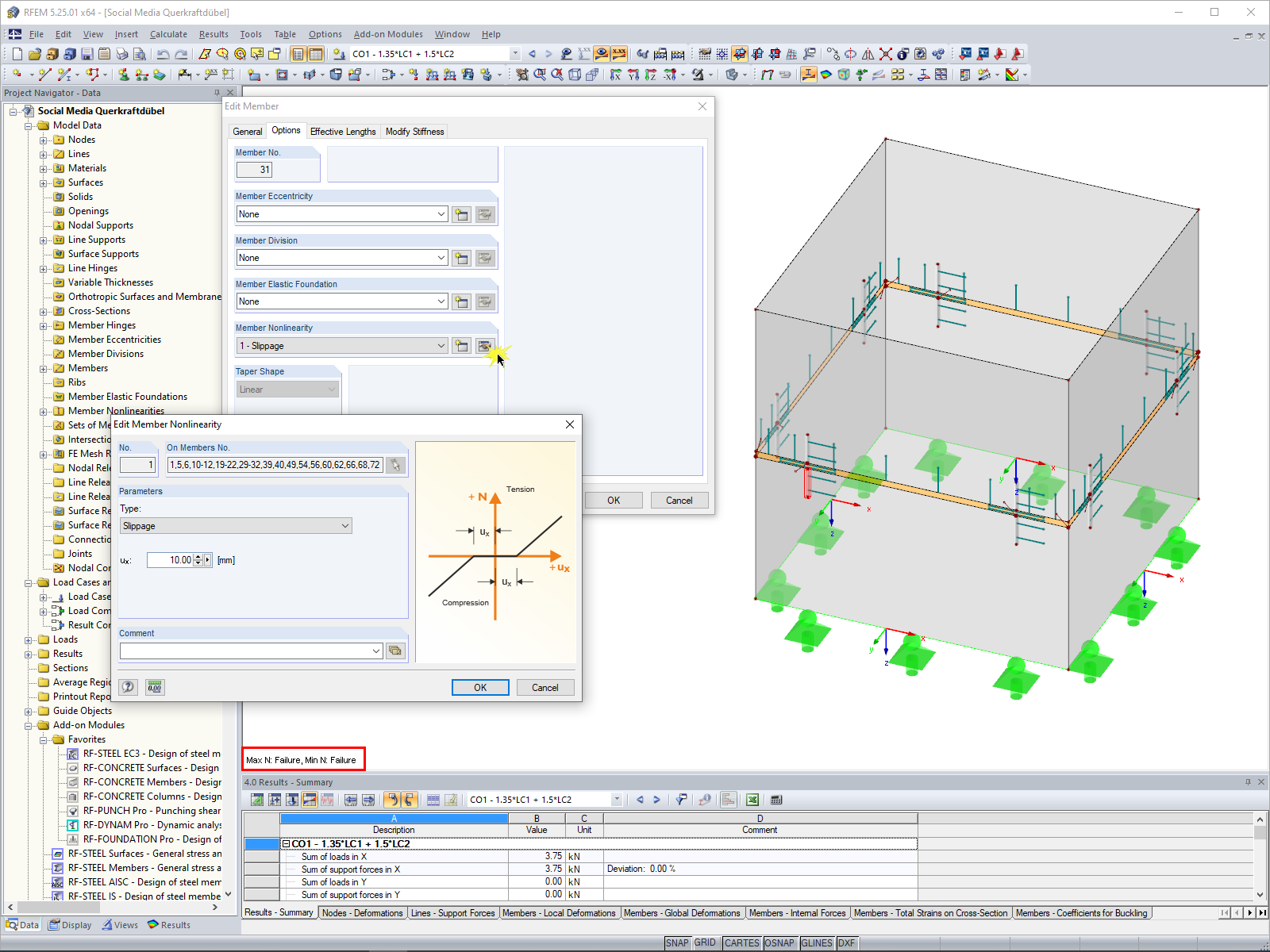

RFEM 5 позволяет использовать для расчета модели множество различных нелинейностей стержней. но в следующей статье мы рассмотрим способ использования нелинейности типа «проскальзывание». Примером притом послужит упрощенная модель бетонной шахты с квадратной планировкой.

В конфигурации предельного состояния по пригодности к эксплуатации можно регулировать различные расчётные параметры сечений. Можно контролировать применяемое условие сечения для анализа деформации и ширины раскрытия трещин.

Могут быть активированы следующие настройки:

• Состояние с трещинами, рассчитанное от соответствующей нагрузки
• Состояние с трещинами, определённое как пакет из всех расчётных ситуаций ПСПЭ
• Состояние сечения с трещинами - независимо от нагрузки

На вкладке 'Расчетные опоры и прогиб' в разделе 'Изменить стержень' можно четко сегментировать стержни с помощью оптимизированных окон ввода. В зависимости от опор, автоматически используются пределы деформаций для консольных или однопролетных балок.

Задав расчетную опору в соответствующем направлении в начале стержня, на конце стержня и в промежуточных узлах, программа автоматически распознает сегменты и длины сегментов, к которым относится допустимая деформация. На основе заданных расчётных опор оно автоматически определит, является ли это балкой или консолью. Придание вручную, как в предыдущих версиях (RFEM 5), больше не требуется.

Функция 'Пользовательские длины' позволяет изменить контрольные длины в таблице. Соответствующая длина сегмента всегда используется по умолчанию. Если исходная длина отличается от длины сегмента (например, в случае криволинейных стержней), ее можно скорректировать.

Эта функция также способствует наглядному изображению результатов. Плоскости отсечения - это секущие плоскости, которые можно произвольно размещать в модели. Зона перед или за плоскостью будет скрыта на изображении. Таким образом, можно четко и просто показать результаты, например, в пересечении или в твердом теле.
