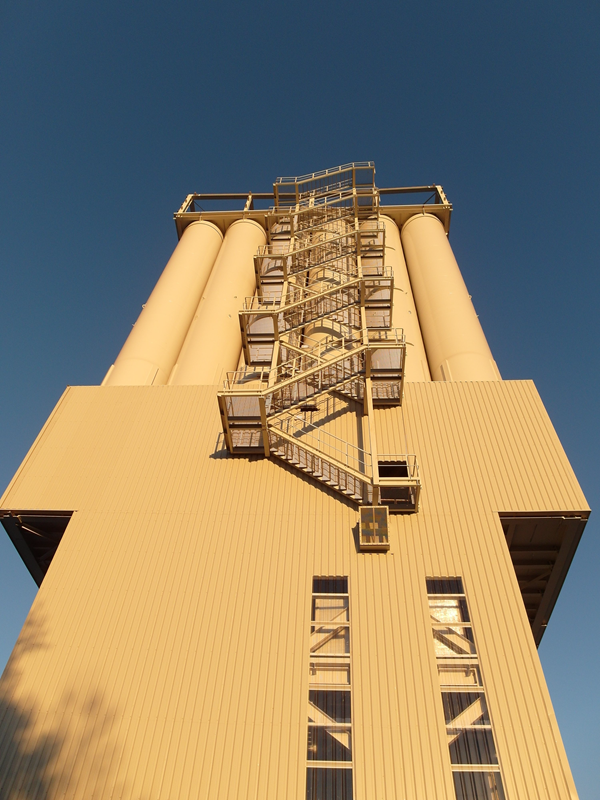

Equipamento de mistura a seco em Landsberg/Lech, Alemanha

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

654x

Estrutura de apoio da planta de mistura a seco

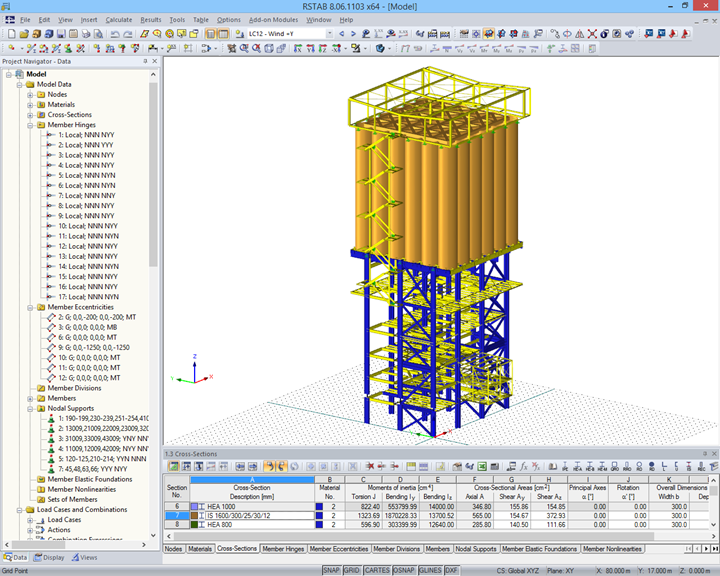

A análise estrutural do modelo 3D foi realizada pela Dietz Würtele Ingenieure, cliente da Dlubal.

Konstruktion

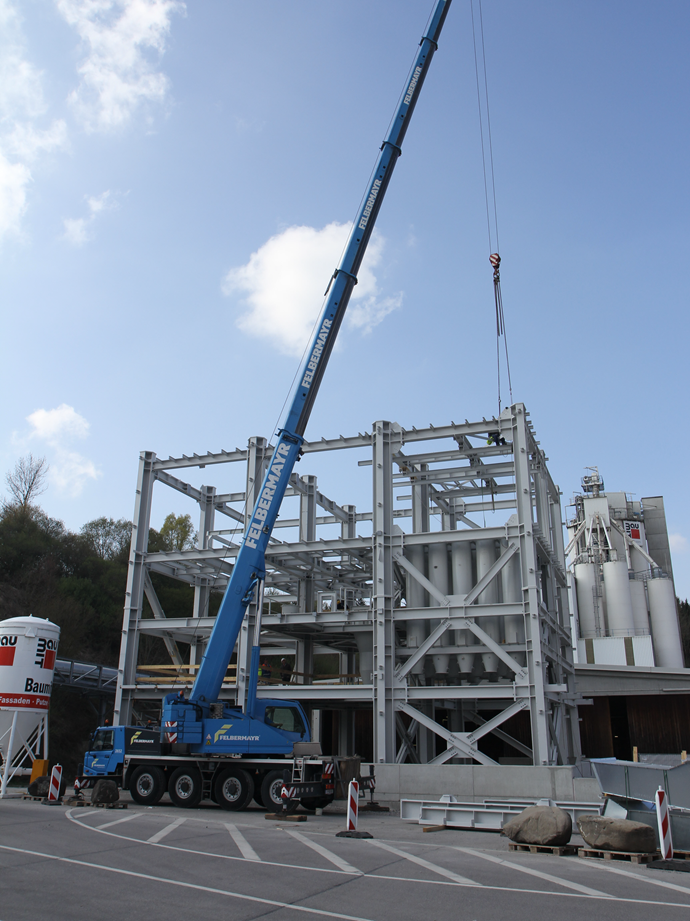

A substrutura com 26 m de altura ocupa uma área de 18 m x 12 m. Die Stützen stehen auf einer Stahlbetonbodenplatte, welche auf Großbohrpfählen gegründet ist. Im Unterbau sind die Mischanlage sowie die gesamte Maschinentechnik untergebracht.

A grelha de silos está situada a uma altura superior a 26 m que dá lugar a 36 silos (6 x 6). Cada fila de silos está sobre uma consola, orientadas para norte e sul.

A estrutura está reforçada em todas as direções através de contraventamentos de paredes. Os planos horizontais com uma distância padrão de 4–5 m estão também reforçados horizontalmente com contraventamentos ou painéis de pavimento soldados, para reduzir os comprimentos efetivos dos pilares.

A construção tem uma altura total de aproximadamente 50 m.
