Mísicí zařízení na výrobu suchých směsí ve městě Landsberg am Lech, Německo

V areálu společnosti Baumit GmbH v bavorském městě Landsberg am Lech vzniklo v roce 2015 již druhé mísící zařízení pro výrobu suchých stavebních směsí.

Ocelová konstrukce nese rošt s 36 sily (6 x 6) ve výšce 26 m.

654x

Nosná konstrukce suchého mísicího zařízení

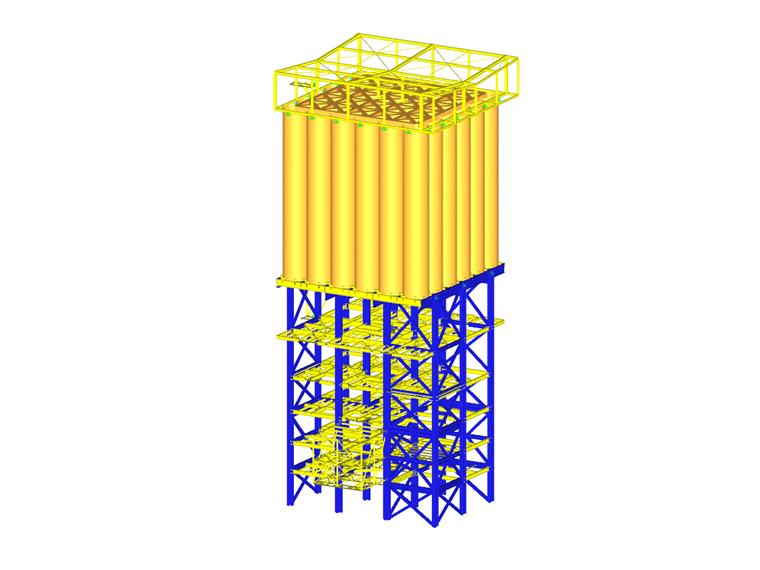

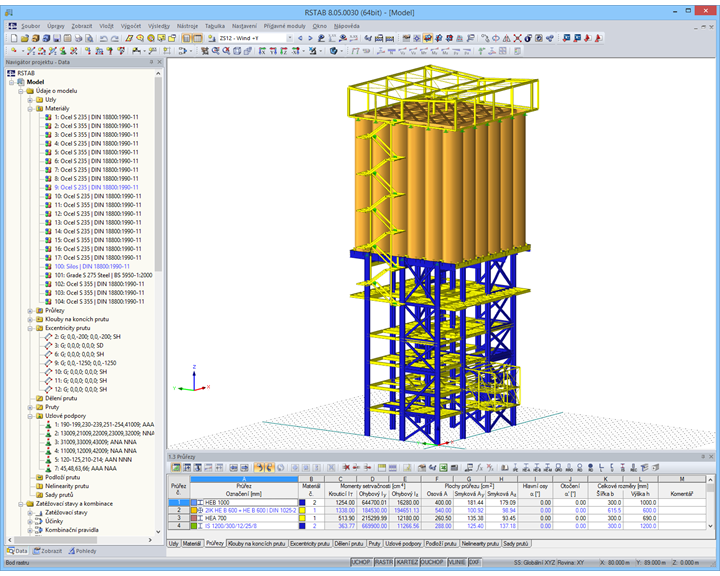

Posouzení statiky pomocí 3D modelu provedl zákazník společnosti Dlubal Software, firma Dietz Würtele Ingenieure.

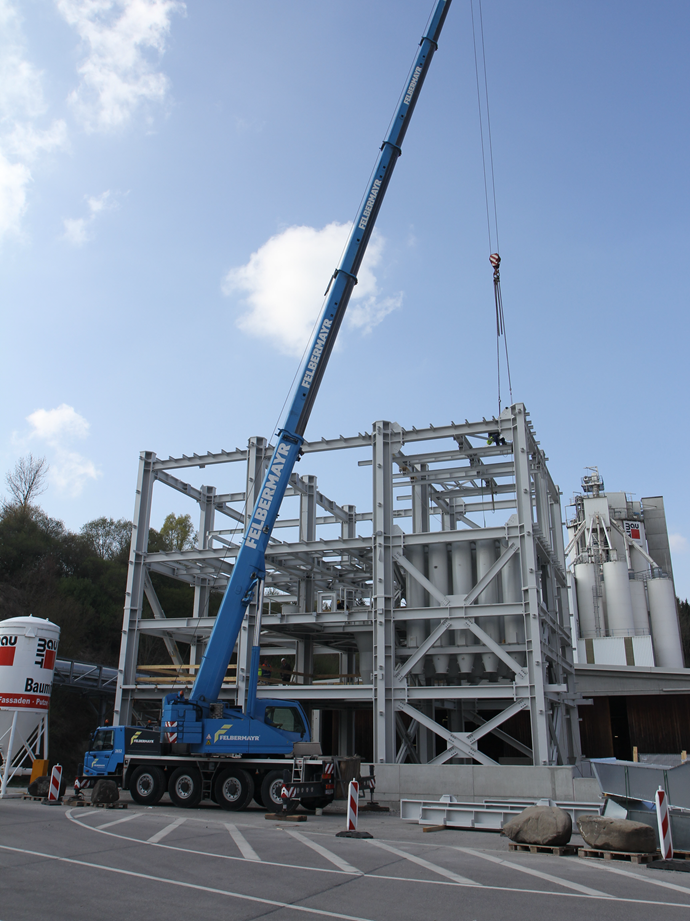

Realizace stavby

Spodní část stavby je 26 m vysoká a její průřez je 18 m x 12 m. Její sloupy stojí na železobetonové základové desce uložené na velkých vrtaných pilotech. Tato dílčí konstrukce obsahuje mísicí jednotku a veškerá strojní zařízení.

Ve výšce 26 m se nachází rošt. Na něm je umístěno 36 sil (6 x 6). Na jih a na sever vyčnívá z roštu vždy jedna řada sil na konzolách.

Konstrukce je vyztužena ve všech směrech stěnovými ztužidly. Vodorovné roviny v pravidelných vzdálenostech 4 - 5 m jsou zpevněny vodorovnými ztuženími i svařovanými podlahovými plechy za účelem redukce vzpěrných délek sloupů.

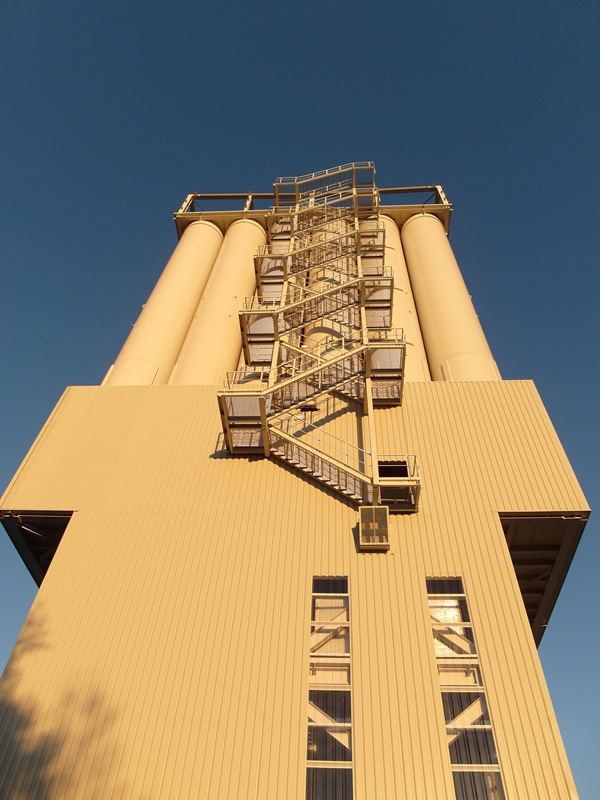

Celková výška mísicího zařízení na výrobu suchých směsí je asi 50 m.

Statika a konstrukce	Dietz Würtele Ingenieure, Fellbach, Německo Stavební inženýrská kancelář www.dw-ingenieure.de
Investor	Baumit GmbH, Landsberg/Lech, Německo www.baumit.de
