Costruzione dell'impianto di miscelazione a secco a Landsberg/Lech, Germania

Auf dem Gelände der Baumit GmbH in Landsberg/Lech wurde im Jahr 2015 eine zweite Mischanlage für gemahlene Baustoffe errichtet.

Die Stahlkonstruktion trägt in der Höhe von +26 m den Silorost mit 36 Silos (6 x 6).

654x

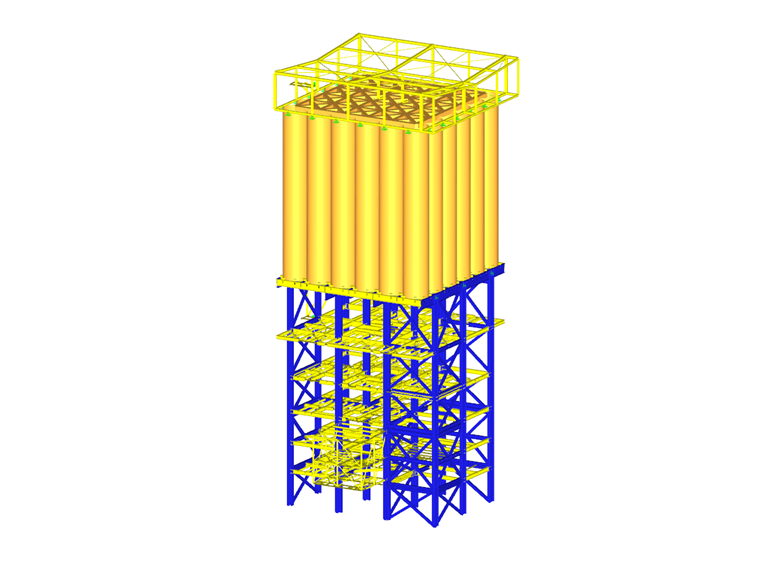

Struttura portante dell'impianto di miscelazione a secco

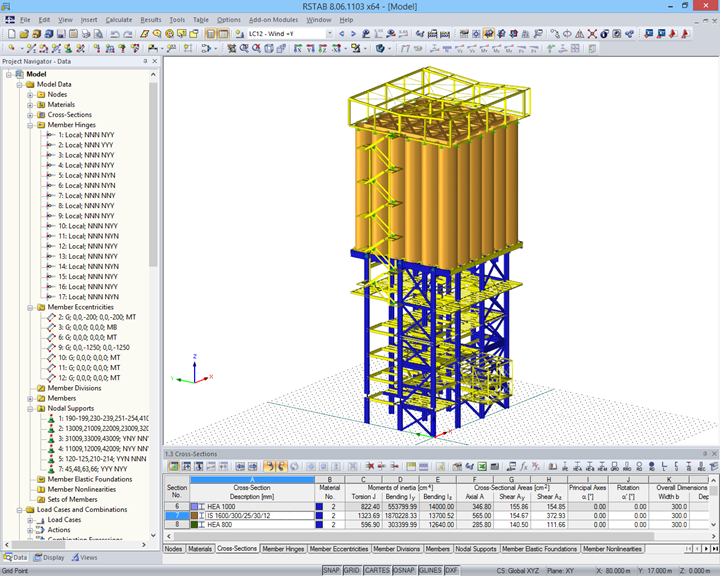

L'analisi strutturale del modello 3D è stata eseguita da Dietz Würtele Ingenieure, un cliente di Dlubal Software.

Konstruktion

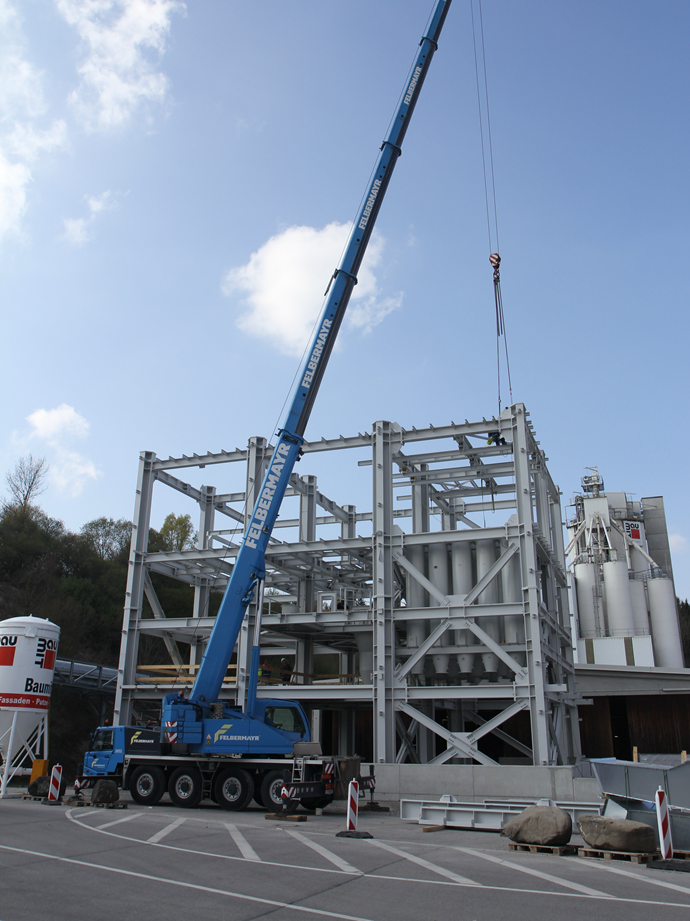

La sottostruttura è alta 25 m e ha dimensioni dell'asse di 17 m × 10 m. Die Stützen stehen auf einer Stahlbetonbodenplatte, welche auf Großbohrpfählen gegründet ist. Im Unterbau sind die Mischanlage sowie die gesamte Maschinentechnik untergebracht.

La griglia del silo si trova a +25 m. 36 silos (6 x 6) sono posizionati su di esso. Ogni fila di silo si trova su uno sbalzo, orientato a nord e a sud.

La costruzione è rinforzata in tutte le direzioni da controventi delle pareti. I piani orizzontali con una distanza standard di circa 13 - 5 m sono rinforzati orizzontalmente con controventi o pannelli del pavimento saldati per ridurre le lunghezze efficaci delle colonne.

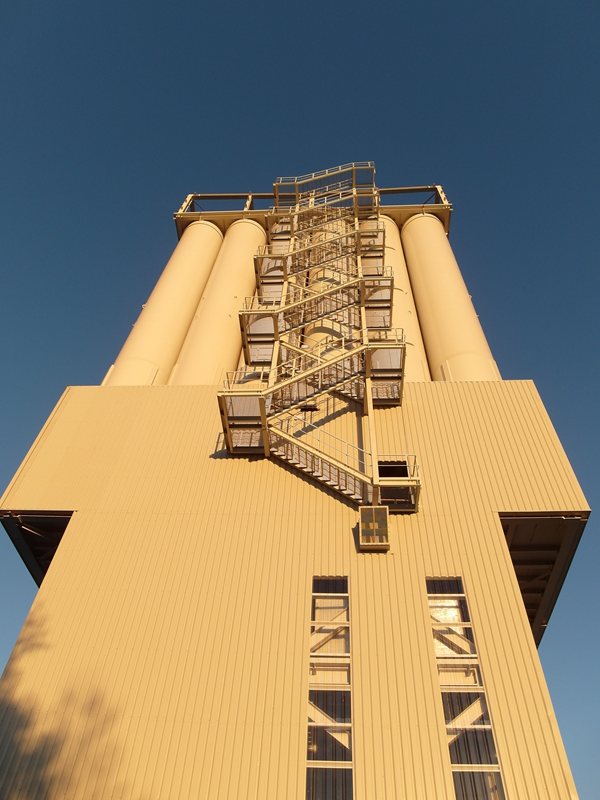

L'impianto di miscelazione a secco ha un'altitudine totale di circa 50 m.

Ingegneria strutturale	Dietz Würtele Ingenieure Consulting engineers in construction www.dw-ingenieure.de
Committente	Baumit GmbH, Landsberg/Lech www.baumit.de
