L'analisi strutturale del modello spaziale è stata eseguita in RSTAB da Dietz Würtele Ingenieure, il cliente di Dlubal Software.
Dietz Würtele Ingenieure, Fellbach, Germania
Consulting engineers in construction
www.dw-ingenieure.de

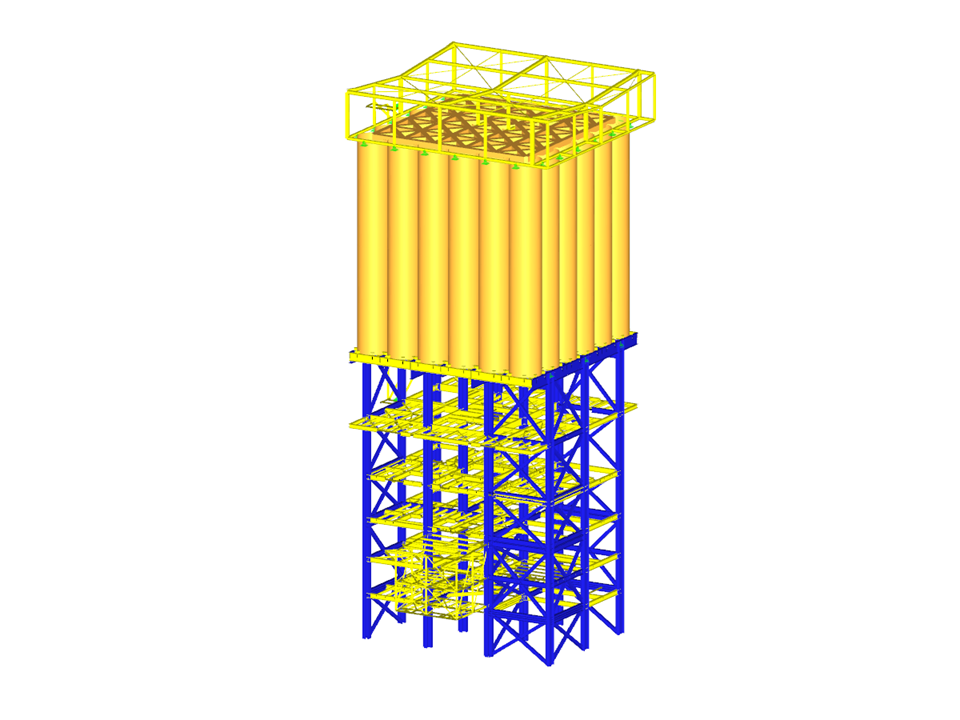

3D-Modell der Tragkonstruktion des Trockenmischwerkes in RSTAB (© Dietz Würtele)
Struttura portante dell'impianto di miscelazione a secco
Numero di nodi | 1470 |
Numero di aste | 2712 |
Numero di casi di carico | 12 |
Nr. di combinazioni di carico | 218 |
Nr. di combinazioni di risultati | 4 |
Peso totale | 596,049 t |
Dimensioni (metriche) | 22.750 x 20.900 x 49.100 m |
Dimensioni (imperiali) | 74.64 x 68.57 x 161.09 feet |
Versione del programma | 8.06.11 |
![Dlubal Center | Blocchi](/it/webimage/028609/3237291/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
![Anlegen der Querschnitte](/it/webimage/008719/1979290/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Definizione dei nodi da 1 a 4](/it/webimage/008816/769085/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![2.1 Lunghezze libere d'inflessione - Travature reticolari](/it/webimage/007036/1590025/000280-en-png-png.png?mw=512&hash=69021112f394ffcd1320fcf7598e68a868b98df3)
Dopo aver generato le lunghezze libere d'inflessione, i risultati vengono visualizzati in tabelle disposte in modo chiaro. Qui è possibile modificare manualmente le lunghezze libere d'inflessione.
La funzione Esporta trasferisce le lunghezze libere d'inflessione al modulo aggiuntivo RF-/TOWER Design per ulteriori calcoli. I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. Il contenuto della relazione e l'estensione dei risultati possono essere selezionati in modo specifico per i singoli progetti.
![Mastdarstellungen in RFEM](/it/webimage/007029/1589863/000269-en-png.png?mw=512&hash=bc1927fc2e9e38687a17f0857b06a720c45945bb)
Con RF-/TOWER Structure è possibile trasferire con un solo clic del mouse i dati del modello del pilone a traliccio generato in RFEM/RSTAB .
I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. Il contenuto della relazione e l'estensione del programma di output possono essere selezionati specificamente per i singoli progetti.
![2.2 Progetto per sezione trasversale](/it/webimage/007039/1590110/000284-en-png.png?mw=512&hash=d15dc15c18c35113e29c373302e82142ae24c1df)
I risultati sono visualizzati in finestre dei moduli disposte in modo chiaro. Oltre ai dati di progetto, i risultati includono tutti i parametri rilevanti per la progettazione. Un elenco parti viene generato automaticamente durante il calcolo.
I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. Il contenuto della relazione e l'estensione dei risultati possono essere selezionati in modo specifico per i singoli progetti.
![Detaileinstellungen für Gittermast](/it/webimage/007038/1590089/000283-it-png.png?mw=512&hash=f4d901b2a7613682b9703b6d646cdd776c0192e8)
Quando si esegue la verifica di carichi a trazione, compressione, flessione e taglio, il modulo confronta i valori di progetto della capacità di carico massima con i valori di progetto delle azioni. Se i componenti sono soggetti sia a flessione che a compressione, il programma esegue un'interazione. Per la formula di interazione è possibile scegliere se determinare i coefficienti secondo il metodo 1 (appendice A) o il metodo 2 (appendice B).
Il progetto di instabilità flessionale non richiede né la snellezza né il carico critico elastico del caso di instabilità determinante. Il modulo calcola automaticamente tutti i coefficienti necessari per il valore di progetto della tensione di flessione. RF-/TOWER Design determina il momento critico ideale per instabilità flesso-torsionale per ogni asta su ogni posizione x della sezione trasversale.
