A análise estrutural do modelo 3D foi realizada pela Dietz Würtele Ingenieure, cliente da Dlubal.
Dietz Würtele Ingenieure
Engenheiros consultores na construção
www.dw-ingenieure.de

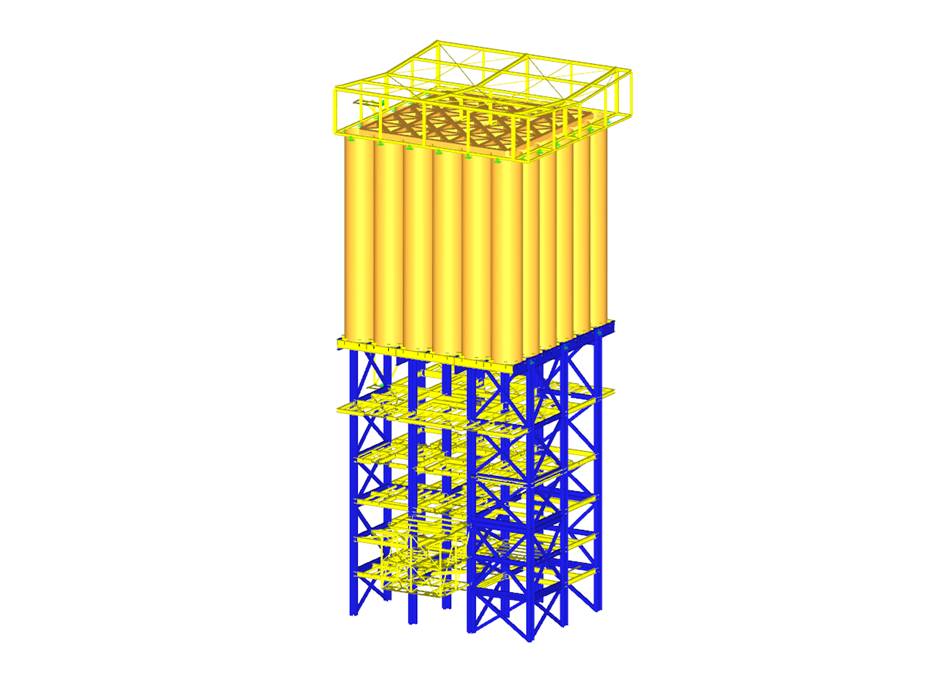

Modelo 3D da estrutura de apoio de equipamento de mistura a seco no RSTAB (© Dietz Würtele)
Estrutura de apoio da planta de mistura a seco
Número de nós | 1470 |
Número de barras | 2712 |
Número de casos de carga | 12 |
Número de combinações de cargas | 218 |
Número de combinações de resultados | 4 |
Peso total | 596,049 t |
Dimensões (métricas) | 22,750 x 20,900 x 49,100 m |
Dimensões (imperial) | 74.64 x 68.57 x 161.09 feet |
Versão do programa | 8.06.11 |
![Dlubal Center | Blocos](/pt/webimage/028609/3237291/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
![Anlegen der Querschnitte](/pt/webimage/008719/1979290/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Definição dos nós 1 a 4](/pt/webimage/008816/769085/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![2.1 Comprimentos efetivos – Treliças](/pt/webimage/007036/1590027/000280-en-png-png.png?mw=512&hash=69021112f394ffcd1320fcf7598e68a868b98df3)
O RF-/TOWER Effective Lengths apresenta os comprimentos efetivos em tabelas de resultados claras e bem organizadas. Aqui é possível alterar os comprimentos efetivos manualmente.
Através da função de exportação, os comprimentos efetivos podem ser exportados para o módulo adicional RF-/TOWER Design para posterior utilização. Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
![Mastdarstellungen in RFEM](/pt/webimage/007029/1589865/000269-pt-bmp.bmp?mw=512&hash=19c03c8bc7cf9796958b2c59dbcd5b5ad1bc4559)
Por fim, é possível transferir os dados do modelo da torre triangulada, por exemplo, geometria e secções, para o RFEM/RSTAB através de um simples clique com o rato.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
![2.2 Verificação por secção](/pt/webimage/007039/1590112/000284-pt-bmp.bmp?mw=512&hash=22f430671d63f7cc7adf1f5fb369c0f3231ec2b4)
Os resultados são apresentados no módulo em tabelas bem organizadas. A par das verificações, é possível visualizar os parâmetros de dimensionamento relevantes. Além disso, é gerada automaticamente uma lista de peças durante o cálculo.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
![Detaileinstellungen für Gittermast](/pt/webimage/007038/1590091/000283-pt-bmp.bmp?mw=512&hash=4b022ae466873ac1823a342ec658c729ab78525a)
Ao dimensionar cargas devido a tração, compressão, flexão e corte, o RF-/TOWER Design compara os valores de cálculo da capacidade de carga máxima com os valores de cálculo das ações. No caso de componentes estruturais serem submetidos simultaneamente à flexão e à compressão, é efetuada uma interação. Relativamente à fórmula de interação, o RF-/TOWER Design permite a determinação dos coeficientes de acordo com o primeiro método (anexo A) ou o segundo método (anexo B).
Para a verificação da encurvadura por flexão, não é necessária a introdução do grau de esbelteza nem da carga de encurvadura crítica elástica do caso de encurvadura determinante O módulo calcula automaticamente todos os coeficientes necessários para o valor de cálculo da resistência à flexão. O momento crítico ideal para encurvadura lateral por flexão-torção é determinado pelo programa para cada barra em cada posição x da secção.
