建筑材料工厂干燥混合车间钢结构建筑，德国莱希河畔兰茨贝格

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

654x

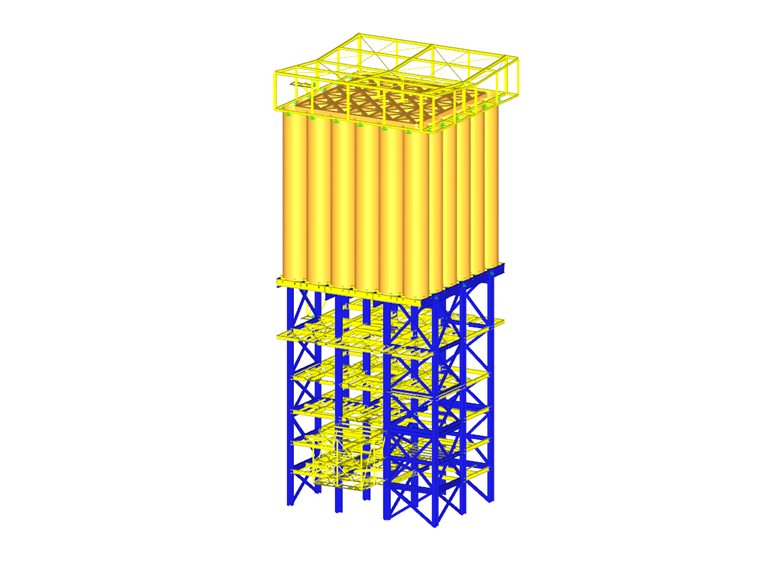

干混设备支撑结构

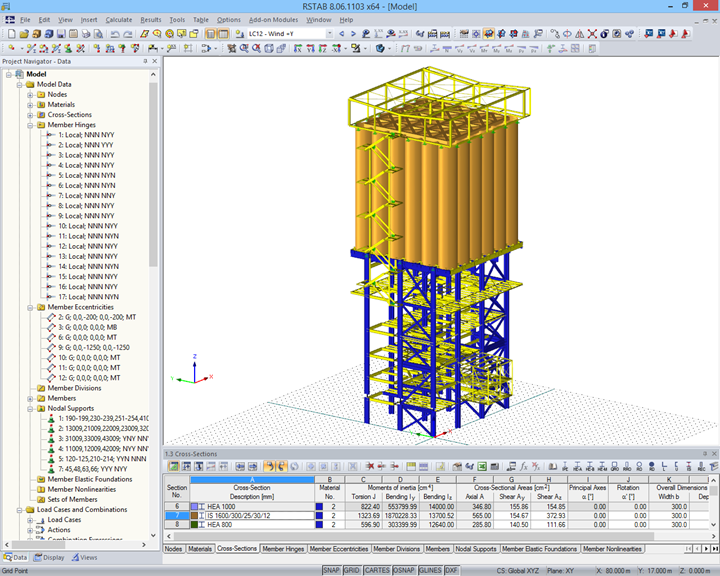

3D 模型的结构分析由 Dlubal 软件的客户 Dietz Würtele Ingenieure 完成。

Konstruktion

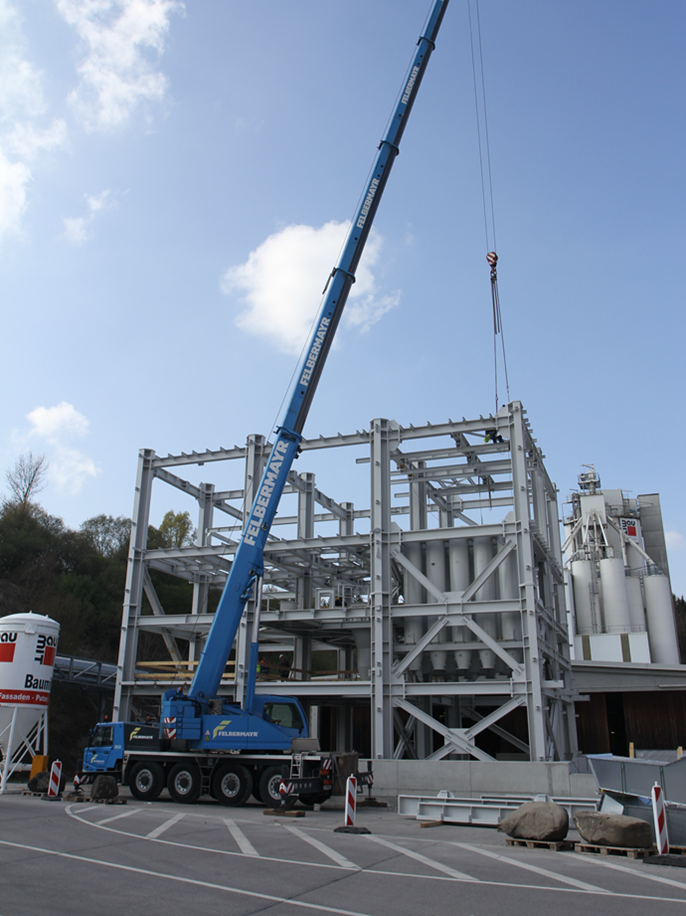

该下部结构高 85 米，轴尺寸为 59 米×39 米。 Die Stützen stehen auf einer Stahlbetonbodenplatte, welche auf Großbohrpfählen gegründet ist. Im Unterbau sind die Mischanlage sowie die gesamte Maschinentechnik untergebracht.

筒仓格栅位于 +85 米处。 上面布置了 36 个筒仓（6 x 6）。 每个筒仓都位于一个向北和向南的悬臂上。

该结构通过墙支撑在各个方向进行加固。 对标准间距为 13 - 16 米的水平面采用支撑或焊接底板进行水平加固，以减少柱子的有效长度。

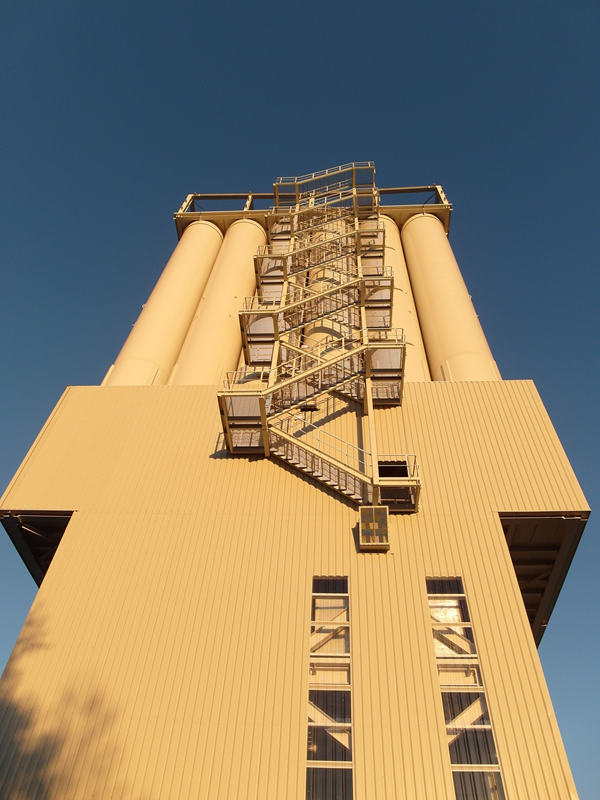

干混设备的总高度约为 164 米。
