Pergunta

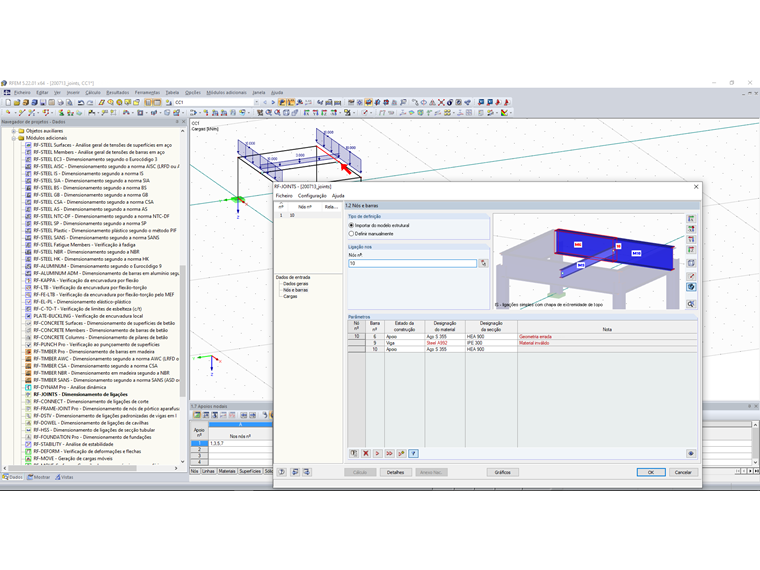

No RF‑/JOINTS Steel - DSTV, recebo as notas "Geometria errada" e "Material inválido". Quais são as entradas que tenho de ajustar?
Resposta:
As ligações no módulo RF‑/JOINTS Steel - DSTV são ligações em aço típicas para a transmissão ou introdução de momentos e forças de corte.

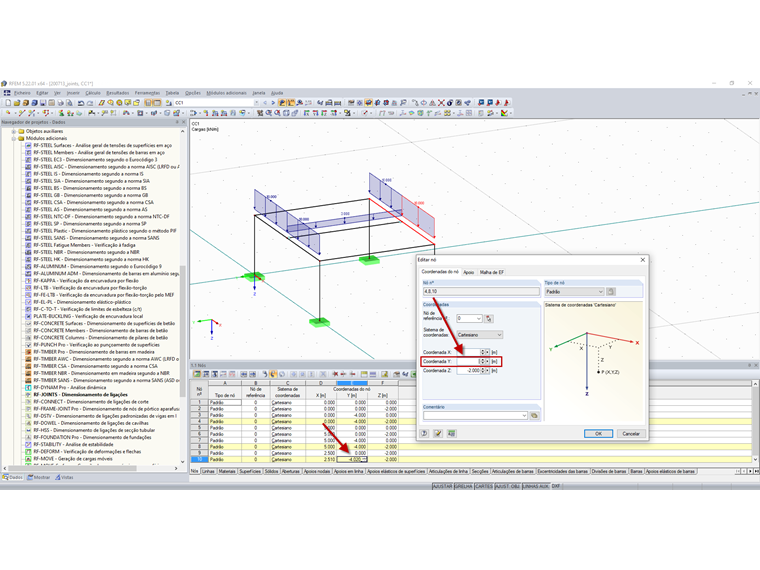

Se aparecer a mensagem "Geometria errada", verifique se a geometria da ligação cumpre os requisitos para as ligações tipificadas. Isto também pode ser causado por inconsistências na entrada do modelo. No exemplo utilizado, é um pequeno desvio nas coordenadas do eixo Y que conduz à geometria errada do modelo.
No caso de aparecer a nota "Material inválido", verifique se o material para a ligação tipificada está disponível. Para secções e chapas metálicas, é possível selecionar o material S 235 ou S 355 para as ligações.
