Domanda

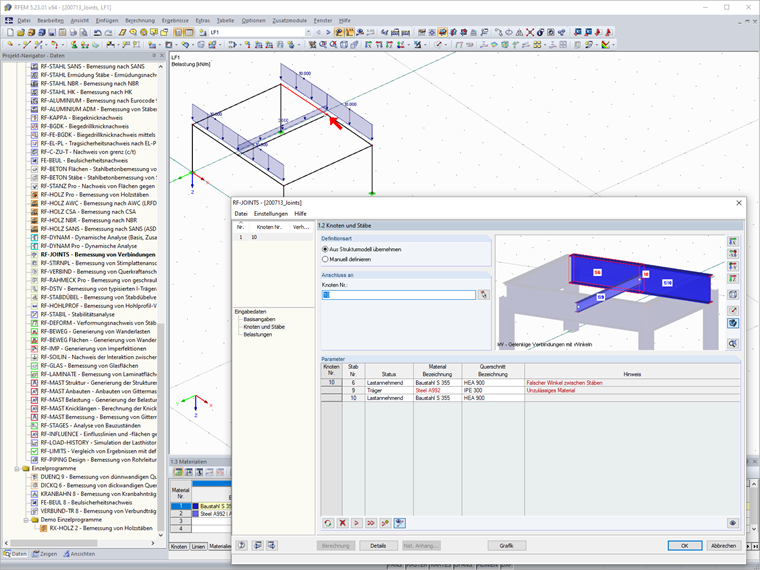

In RF-/JOINTS Steel - DSTV, ottengo le note "Geometria errata" e "Materiale non valido". Quali voci devo modificare?
Risposta:
I collegamenti nel modulo RF-/JOINTS Steel - DSTV sono tipici collegamenti in acciaio per la trasmissione o l'introduzione di momenti e forze di taglio.

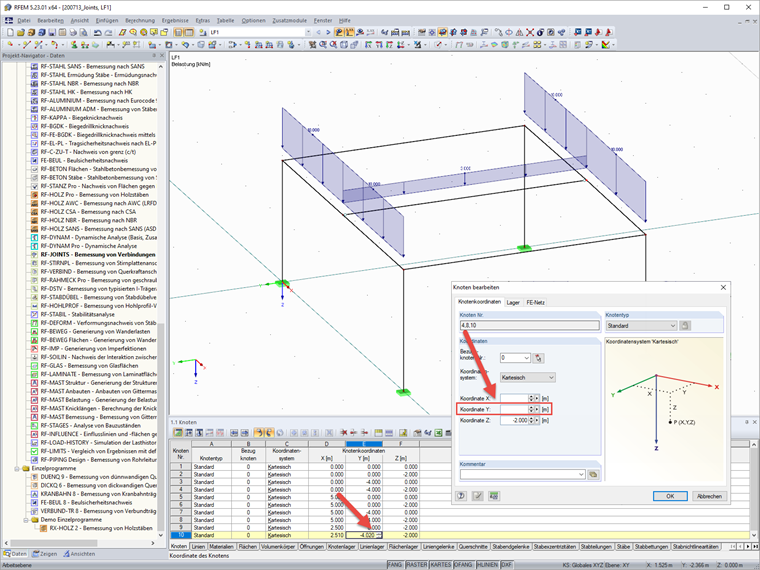

Se appare la nota "Geometria errata", verificare se la geometria del collegamento soddisfa i requisiti dei collegamenti tipizzati. Ciò può essere causato anche da incongruenze nell'input del modello. Nell'esempio, una piccola deviazione nelle coordinate dell'asse Y porta alla geometria del modello errata.
Se appare il messaggio "Materiale non valido", verificare se il materiale è previsto per il collegamento tipizzato. Per le sezioni trasversali e le lamiere, è possibile selezionare il materiale S 235 o S 355 per questi collegamenti.
