问题

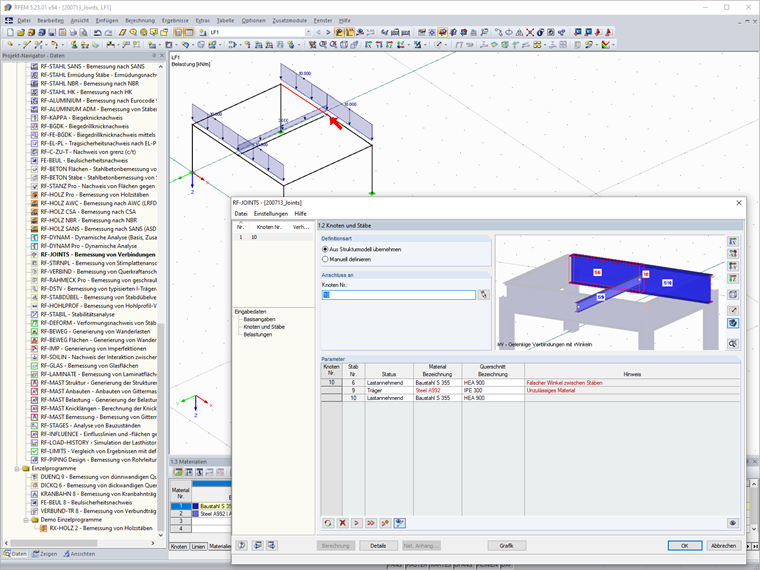

在 RF‑/JOINTS Steel - DSTV 中,出现“几何形状错误”和“材料无效”的提示。 我需要调整哪些条目?
回复:
RF‑/JOINTS Steel - DSTV 中的连接是典型的用于传递弯矩和剪力的钢连接。

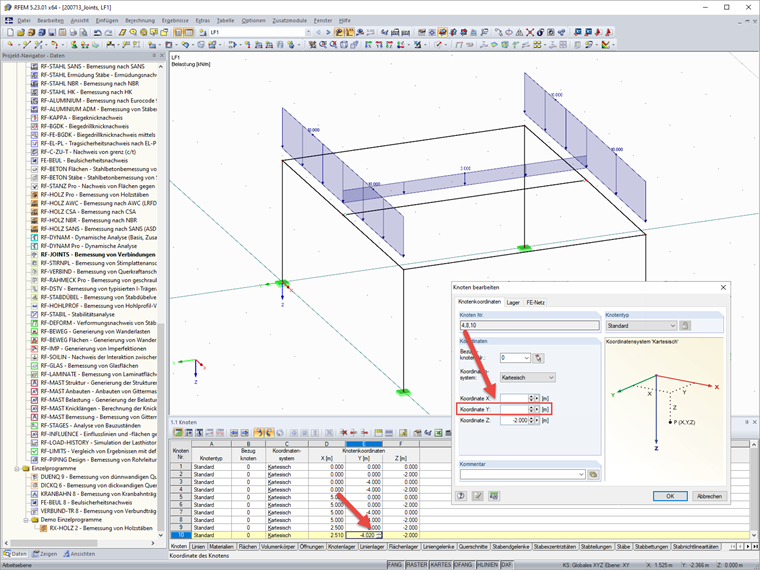

如果出现“几何错误”提示,请检查连接的几何形状是否符合典型连接的要求。 这也可能是由模型输入中的不一致引起的。 在该示例中,Y 轴坐标的微小偏差都会导致模型几何形状错误。
如果出现信息“无效的材料”,请检查是否为典型的连接提供了材料。 对于截面和钢板,可以选择材料 S 235 或 S 355。
您有什么问题想问的吗?
