Dotaz
V RF-/JOINTS Steel - DSTV se zobrazí hlášení "Chybný úhel mezi pruty" a "Nepřípustný materiál". Jaké údaje musím upravit?
Odpověď:
Přípoje v přídavném modulu RF-/JOINTS Steel - DSTV jsou typické ocelové přípoje pro přenos nebo zatížení momenty a smykovými silami.

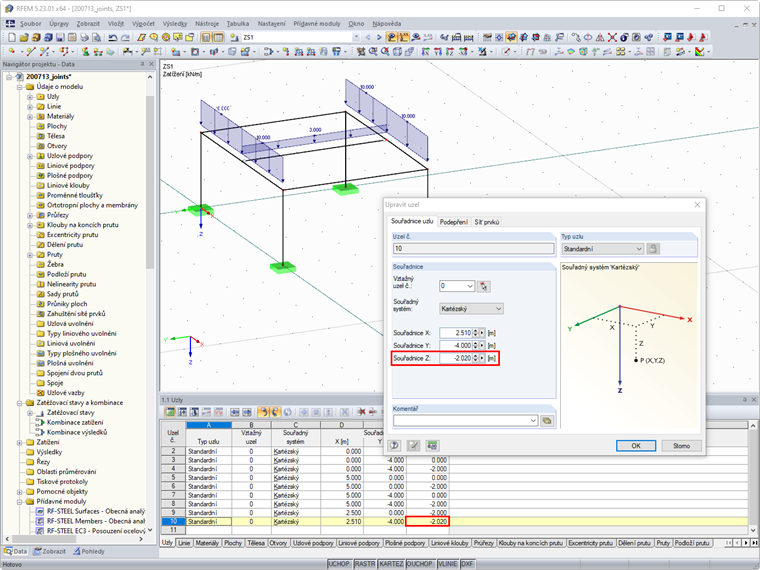

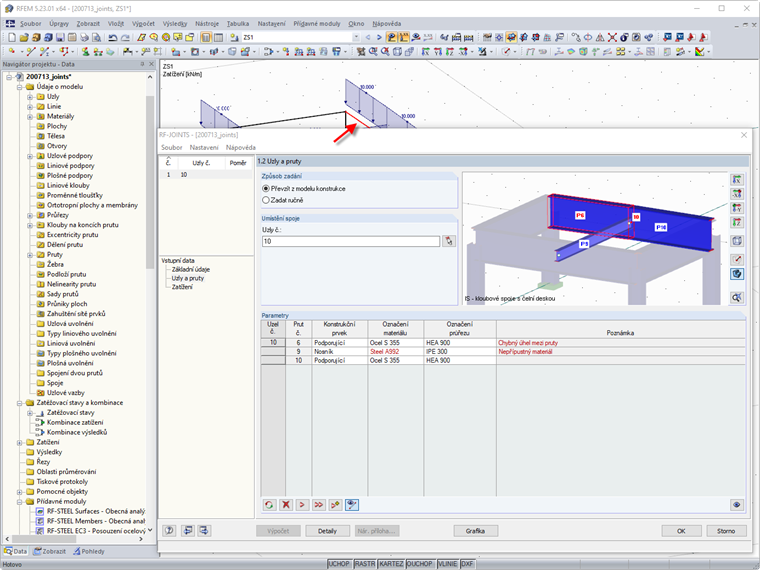

Pokud se zobrazí hlášení "Chybný úhel mezi pruty", zkontrolujte, zda geometrie přípoje splňuje požadavky typizovaných přípojů. Důvodem mohou být také nesrovnalosti v zadání modelu. V uvedeném příkladu vede malá odchylka v souřadnicích os y k nesprávné geometrii modelu.
V případě hlášení "Nepřípustný materiál" zkontrolujte, zda je materiál určen pro typizovaný přípoj. U profilů a plechů je možné u těchto přípojů vybrat materiál S 235 nebo S 355.
