Verifique a carga.

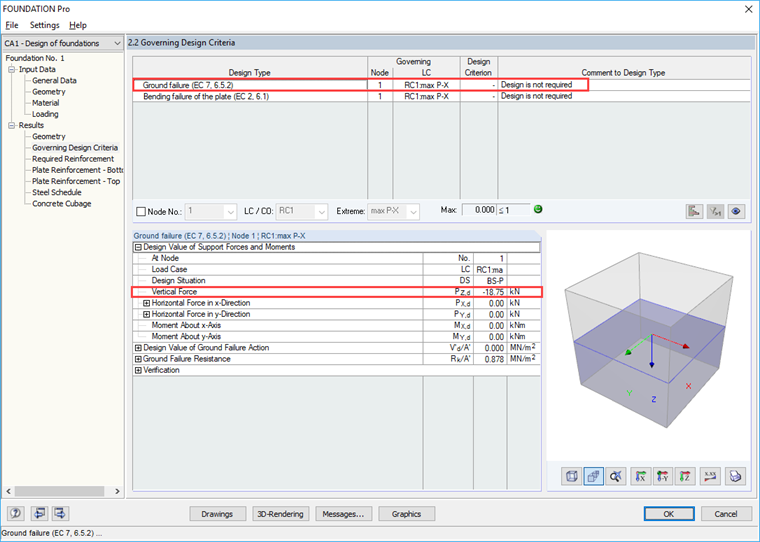

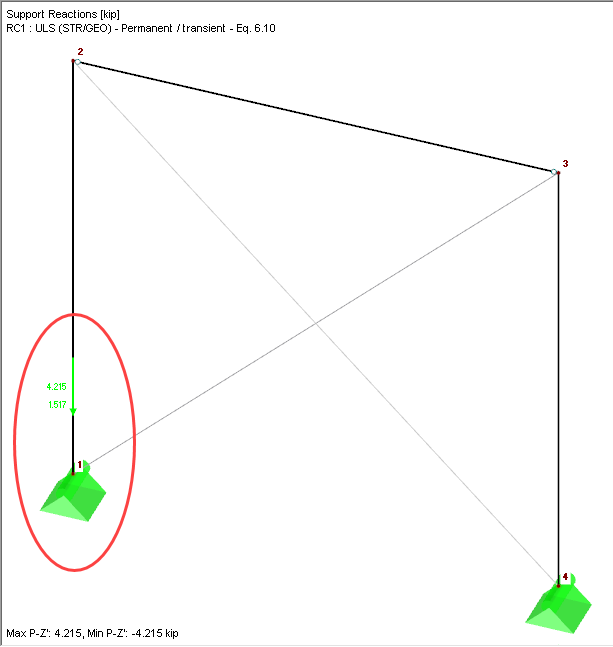

Wahrscheinlich ist die Fundamentsohle aufgrund der abhebenden Last nicht überdrückt.
In diesem Fall gibt RF-/FUND Pro ein Nachweiskriterium von "-" mit dem Hinweis "Nachweis nicht erforderlich" aus.
O Eng. Kieloch dá apoio técnico a clientes e é responsável pelo desenvolvimento na área das estruturas de betão armado.
