Carga de neve em sistemas solares térmicos e fotovoltaicos elevados em coberturas com até 10° de inclinação

Na norma existente, não havia regulamentos para a distribuição de cargas de neve para sistemas solares térmicos e fotovoltaicos elevados em coberturas. Apenas havia uma recomendação para distribuir as cargas. Apenas com a implementação do Anexo nacional DIN EN 1991-1-3/NA: 2019-04 é que foram adotadas regras específicas para o efeito.

A norma refere-se a sistemas solares térmicos e fotovoltaicos dispostos em linha para coberturas com até 10° de inclinação.

O seguinte coeficiente de forma pode ser assumido para sistemas com uma altura máxima de 0,5 m.

Isto significa que se o resultado de γ ⋅ (h/sk ) for inferior a μ1 ou μ2, μ5 corresponde pelo menos à magnitude de μ1 ou μ2. Este é geralmente o caso para estruturas relativamente planas. Ist das Ergebnis aus γ ⋅ (h/sk) hingegen größer als 1,0, so ist für μ5 der Wert 1,0 anzusetzen.

Para sistemas com uma altura superior a 0,5 m, o coeficiente de forma é aumentado 10%. O peso da neve é assumido como sendo γ = 2 kN/m³.

No caso de uma ação acidental (Planície do Norte da Alemanha), aplica-se o seguinte pressuposto.

A extensão do deslocamento ls determina a área em que a carga aumentada deve ser considerada. Tem, por isso, de ser considerada para as dimensões da área de cobertura em comprimento e largura e é composta da seguinte forma.
ls = l1 + 2 ⋅ h

Consideração no RFEM e no RSTAB

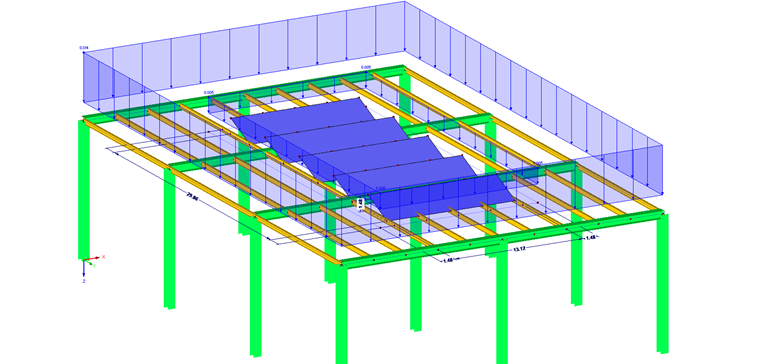

No RFEM e no RSTAB, a maneira mais fácil de aplicar a carga de neve resultante é utilizar o gerador de cargas para as cargas de neve. Além disso, a área com a carga aumentada a ser considerada deve ser determinada utilizando a fórmula da extensão do deslocamento. A carga em falta na área dos sistemas solares térmicos e fotovoltaicos elevados pode ser complementada, por exemplo, com o gerador de cargas "De cargas de superfície em barras através do plano".
