Carga de nieve en sistemas solares térmicos y fotovoltaicos elevados en cubiertas con una inclinación de hasta 10°

En la norma existente, no había normas para la distribución de cargas de nieve para sistemas solares térmicos y fotovoltaicos elevados en cubiertas. Solo se aconsejaba distribuir las cargas. Solo en el Anejo Nacional DIN EN 1991-1-3 de abril de 2019 se han indicado reglas específicas para esto.

La norma se refiere a los sistemas solares térmicos y fotovoltaicos dispuestos en una fila para inclinaciones de cubierta de hasta 10°.

Se puede asumir el siguiente coeficiente de forma para instalaciones con una altura máxima de 0,5 m.

Esto significa que si el resultado de γ ⋅ (h/sk ) es menor que μ1 o μ2, μ5 corresponde al menos a la magnitud de μ1 o μ2. Este suele ser el caso para estructuras relativamente planas. Ist das Ergebnis aus γ ⋅ (h/sk) hingegen größer als 1,0, so ist für μ5 der Wert 1,0 anzusetzen.

Para sistemas con una altura de más de 0,5 m, el coeficiente de forma se incrementa en un 10%. Se supone que el peso de la nieve es γ = 2 kN/m³.

En el caso de una acción accidental (llanura del norte de Alemania), se aplica la siguiente hipótesis.

La longitud de la deriva ls determina el área en la que se debe tener en cuenta el aumento de carga. Debe considerarlo para las dimensiones del área cubrible en longitud y anchura, y se compone de la siguiente manera.
ls = l1 +2 ⋅ h

Consideración en RFEM y RSTAB

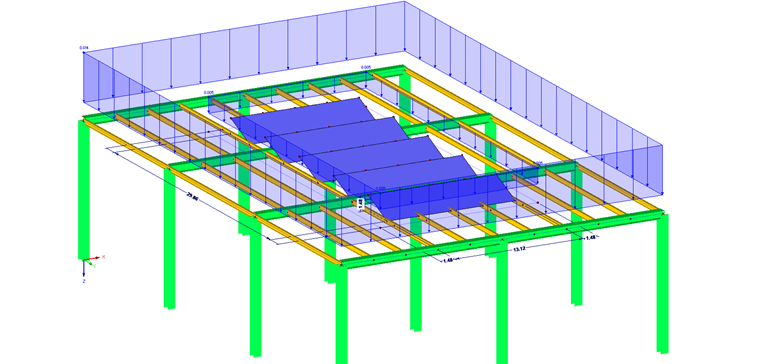

En RFEM y RSTAB, la forma más fácil de aplicar la carga de nieve resultante es usar el generador de cargas para cargas de nieve. Además, el área en la que se debe considerar el aumento de carga se debe determinar utilizando la fórmula de la longitud de la deriva. La carga que falta en el área de los sistemas solares térmicos y fotovoltaicos elevados se puede complementar, por ejemplo, con el generador de cargas "Cargas en barras a partir de cargas superficiales por plano".


Autor

El Sr. Baumgärtel proporciona soporte técnico para los clientes de Dlubal Software.

Enlaces
Referencias
  1. Anejo Nacional - Parámetros determinados a nivel nacional - Eurocódigo 1: Acciones en estructuras - Parte 1‑3: Allgemeine Einwirkungen - Schneelasten; DIN EN 1991-1-3/NA:2019-04
