Imperfeições De acordo com a EN 1993-1-1, Secção 5.3.2: Imperfeição da oscilação inicial global

De acordo com a norma EN 1993-1-1 [1], é necessário utilizar as imperfeições geométricas equivalentes com valores que reflectem os possíveis efeitos de todos os tipos de imperfeição. In EN 1993-1-1 Abschnitt 5.3 werden die grundsätzlichen Imperfektionen für die Tragwerksberechnung sowie die Bauteilimperfektionen angegeben.

No caso de estruturas com uma forma própria, que se caracteriza por um deslocamento lateral, o efeito das imperfeições pode ser considerado para o cálculo estrutural através de uma imperfeição inicial global (e de uma imperfeição de curvatura individual, se necessário).

Die globale Anfangsschiefstellung Φ ermittelt sich nach Gleichung (5.5) zu:
Φ = Φ0 · αh · αm

Der Ausgangswert Φ0 ergibt sich, analog zur DIN 18800, zu 1/200 und kann durch zwei Faktoren abgemindert werden. Diese Faktoren berücksichtigen die günstigen Auswirkungen sehr hoher Stützen sowie vieler tragender Stützen in einer Reihe. Hintergrund dabei ist, dass Imperfektionen statistisch verteilt auftreten und somit sehr unwahrscheinlich an allen Bauteilen ungünstig wirken.

αh = Abminderungsfaktor für die Höhe h von Stützen

23 < αh = 2h < 1,0
Fórmula 1

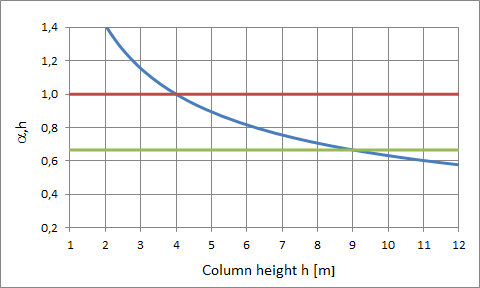

Fator de redução αh
Fator de redução αh

αm = Abminderungsfaktor für die Anzahl der Stützen in einer Reihe
m = Anzahl der Stützen in einer Reihe mit Auflast > 50 % der durchschnittlichen Stützenlast

αm = 0,5 · (1  1m)
Fórmula 2

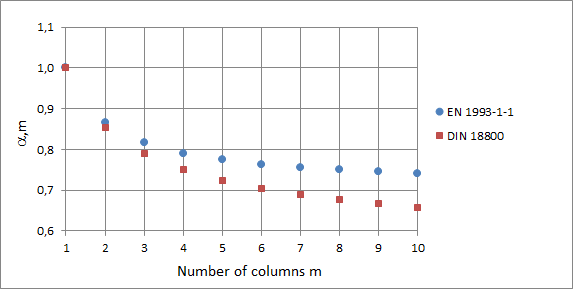

Fator de redução αm
Fator de redução αm

Im Vergleich zur DIN 18800 ergeben sich nach DIN EN 1993-1-1 bei großer Stützenanzahl m und hohen Stützen größere Schiefstellungen.

Referências

[1] Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; EN 1993-1-1:2010-12
[2] Schulungshandbuch EC3. Leipzig: Dlubal Software, März 2017
