Imperfezioni secondo EN 1993-1-1, Sezione 5.3.2: Imperfezione globale dell'inondazione iniziale

Secondo EN 1993-1-1 [1], è necessario utilizzare le imperfezioni geometriche equivalenti con valori che riflettano i possibili effetti di tutti i tipi di imperfezioni. In EN 1993-1-1 Abschnitt 5.3 werden die grundsätzlichen Imperfektionen für die Tragwerksberechnung sowie die Bauteilimperfektionen angegeben.

Nel caso di strutture con una forma modale, che è caratterizzata da uno spostamento laterale, l'effetto delle imperfezioni può essere considerato per il calcolo strutturale da un'imperfezione di oscillazione iniziale globale (e da una singola imperfezione dell'arco, se necessario).

Die globale Anfangsschiefstellung Φ ermittelt sich nach Gleichung (5.5) zu:
Φ = Φ0 · αh · αm

Der Ausgangswert Φ0 ergibt sich, analog zur DIN 18800, zu 1/200 und kann durch zwei Faktoren abgemindert werden. Diese Faktoren berücksichtigen die günstigen Auswirkungen sehr hoher Stützen sowie vieler tragender Stützen in einer Reihe. Hintergrund dabei ist, dass Imperfektionen statistisch verteilt auftreten und somit sehr unwahrscheinlich an allen Bauteilen ungünstig wirken.

αh = Abminderungsfaktor für die Höhe h von Stützen

23 < αh = 2h < 1,0
Formula 1

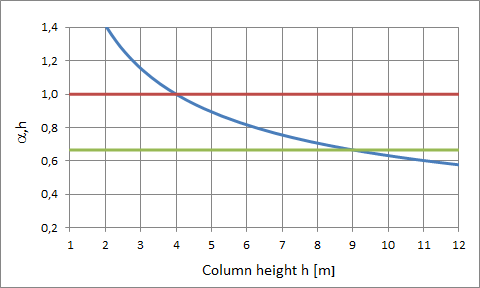

Fattore di riduzione αh
Fattore di riduzione αh

αm = Abminderungsfaktor für die Anzahl der Stützen in einer Reihe
m = Anzahl der Stützen in einer Reihe mit Auflast > 50 % der durchschnittlichen Stützenlast

αm = 0,5 · (1  1m)
Formula 2

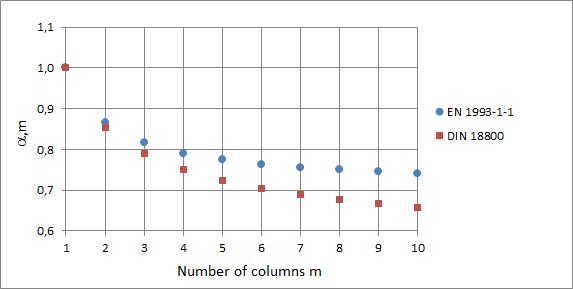

Fattore di riduzione αm
Fattore di riduzione αm

Im Vergleich zur DIN 18800 ergeben sich nach DIN EN 1993-1-1 bei großer Stützenanzahl m und hohen Stützen größere Schiefstellungen.

Riferimenti

[1] Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; EN 1993-1-1:2010-12
[2] Manuale di formazione EC3. Leipzig: Dlubal Software, März 2017
