Modelowanie informacji o budynku (BIM) | Bentley ISM

Dzięki licznym interfejsom w programach do analizy statyczno-wytrzymałościowej RFEM i RSTAB można łatwo i wygodnie wymieniać dane z popularnym oprogramowaniem branżowym (np. CAD).

Integrated Structural Modeling (ISM) łączy wszystkie produkty Bentley i tym samym umożliwia wymianę danych w przypadku wszystkich produktów obsługujących tę normę.

RFEM umożliwia wymianę modeli z ProSteel, ProConcrete, STAAD.Pro i innymi aplikacjami Bentley. Interfejs działa dwukierunkowo, tj. dla importu i eksportu.

Nasze rozwiązanie dla Ciebie:

Subnavigation
01
Co to jest BIM?
02
Tekla Structures
03
Autodesk Revit
04
Autodesk AutoCAD
05
Nemetschek Allplan
06
Rhino & Grasshopper
07
Bentley ISM
08
Inżynier SCIA
09
Inne (programy)

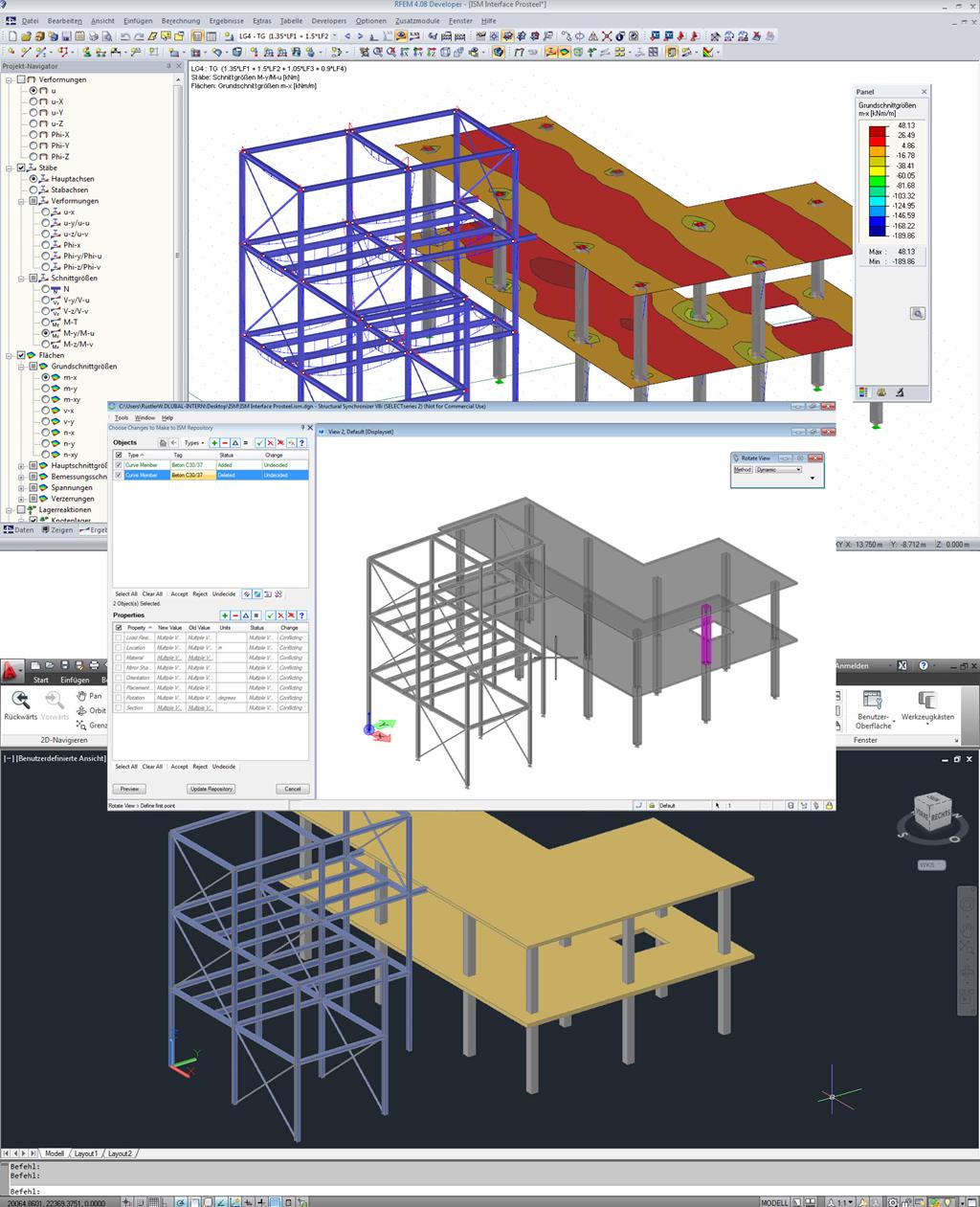

Interfejs ISM z modelem w RFEM (u góry), ISM Viewer (pośrodku) i ProStructure (dół)

Baza danych ISM z przeglądarką i wyjściem w formacie 3D PDF

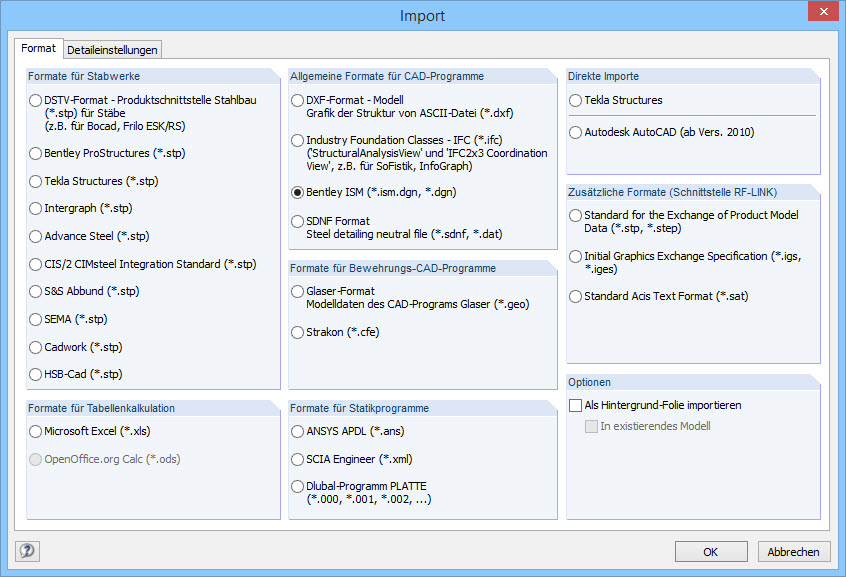

Okno dialogowe Importuj w RFEM
