Building Information Modeling (BIM) | Bentley ISM

Grâce aux nombreuses interfaces des logiciels de calcul de structure RFEM et RSTAB, vous pouvez échanger facilement et confortablement des données avec les logiciels les plus utilisés dans le secteur (les logiciels de CAO, par exemple).

La modélisation structurale intégrée (ISM) relie tous les produits Bentley et permet ainsi d'élaborer des scénarios d'échange de données complets pour tous les produits qui prennent en charge cette norme.

Le logiciel RFEM vous permet d'échanger des modèles avec ProSteel, ProConcrete, STAAD.Pro et d'autres applications Bentley. L'interface fonctionne dans les deux sens, c'est-à-dire dans les deux directions.

Notre solution pour vous :

Subnavigation
01
Qu'est-ce que le BIM ?
02
Tekla Structures
03
Autodesk Revit
04
Autodesk AutoCAD
05
Nemetschek Allplan
06
Rhino & Grasshopper
07
Bentley ISM
08
SCIA Engineer
09
Autres (Programmes)

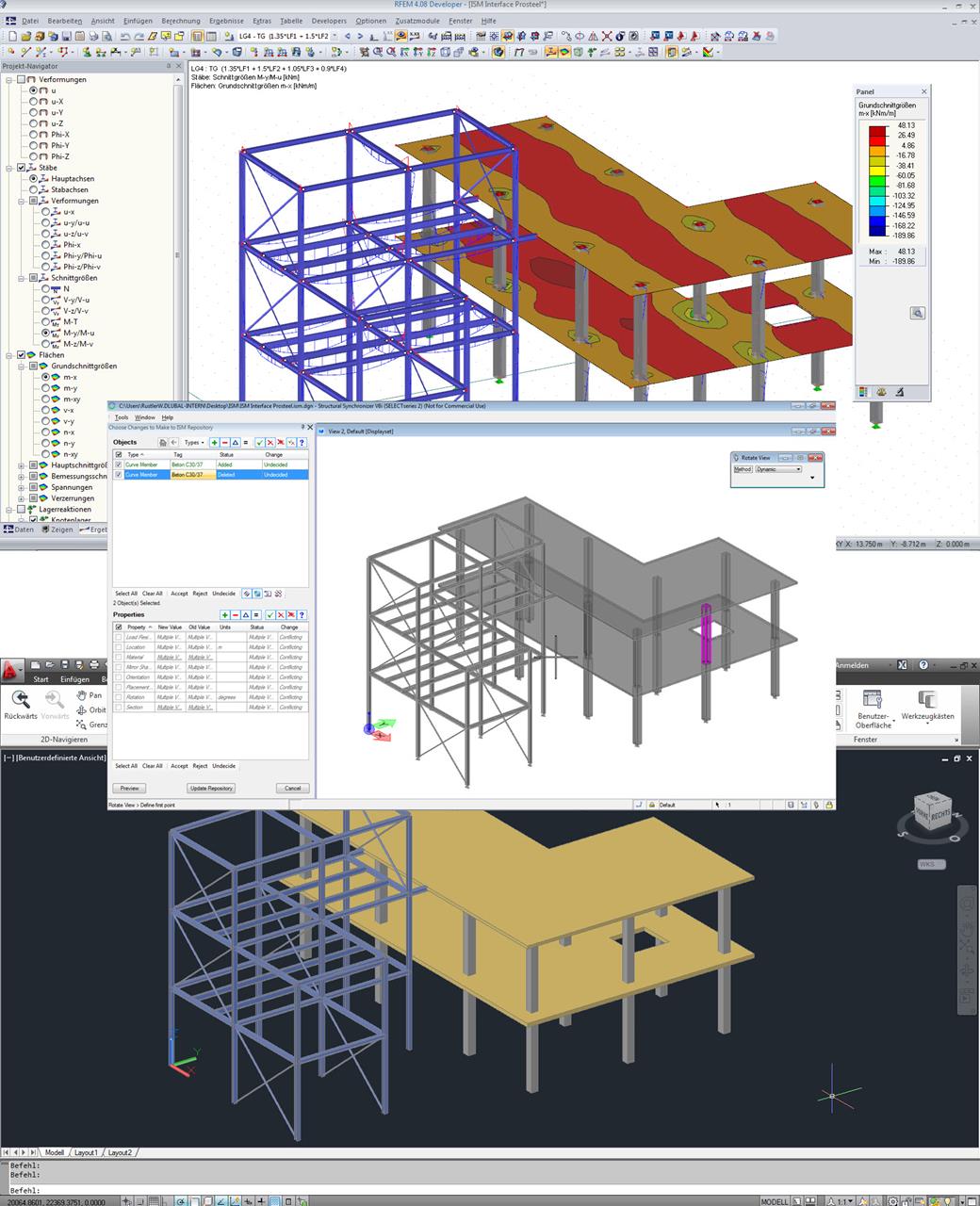

Interface ISM avec le modèle dans RFEM (haut), ISM Viewer (milieu) et ProStructure (bas)

Base de données ISM avec visionneuse et sortie PDF 3D

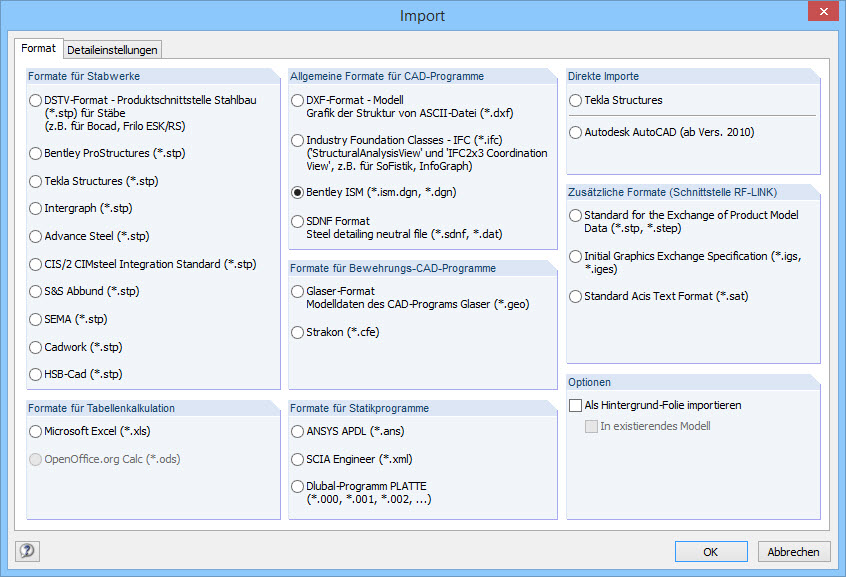

Boîte de dialogue Importer dans RFEM

Gestion des révisions dans ISM
