Obliczanie stateczności elementów ściskanych z betonu zbrojonego
Ogółem: 3
Projektowanie konstrukcji betonowych | Słupy | Funkcje
- Automatyczny import sił wewnętrznych z programu RFEM/RSTAB
- Opcjonalne uwzględnienie pełzania
- Automatyczne określanie mimośrodu planowanego i niezamierzonego na podstawie analizy drugiego rzędu w uzupełnieniu do istniejącego mimośrodu
- Określanie sił wewnętrznych według analizy liniowej i analizy drugiego rzędu
- Analiza decydujących miejsc obliczeniowych wzdłuż słupa z uwagi na istniejące obciążenia
- Obliczanie wymaganego zbrojenia podłużnego i zbrojenia strzemionami
- Podsumowanie stopni wykorzystania wraz ze wszystkimi szczegółami obliczeniowymi

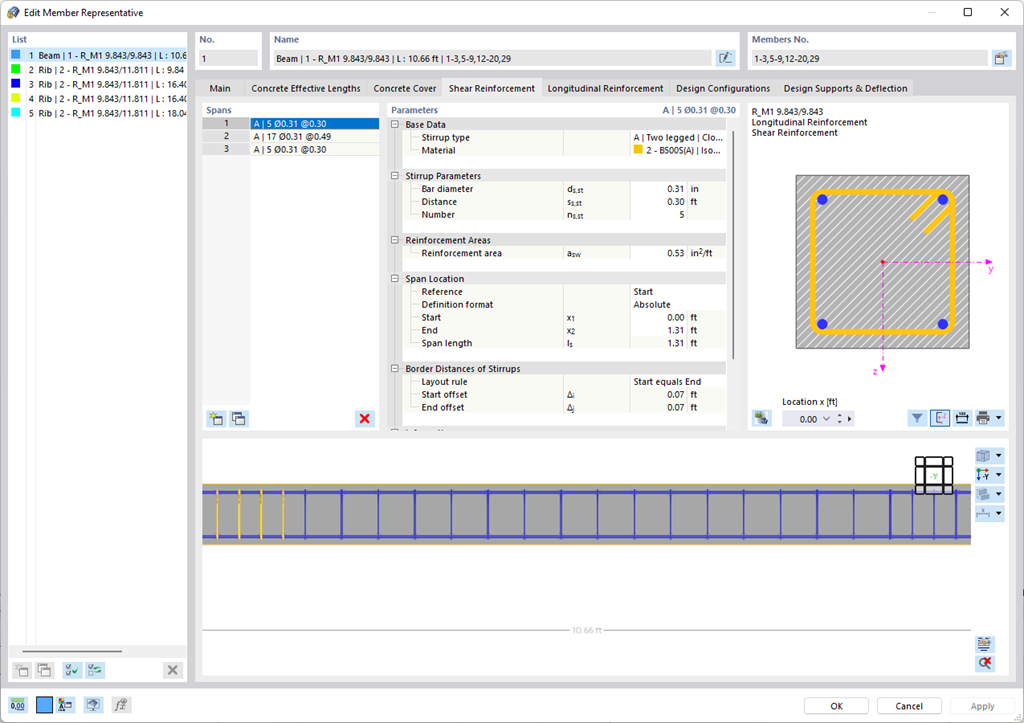

Projektowanie konstrukcji betonowych | Słupy | Wprowadzanie danych
Program wykonuje za Ciebie dużo pracy. Wymiarowane pręty są importowane bezpośrednio z programu RFEM/RSTAB.

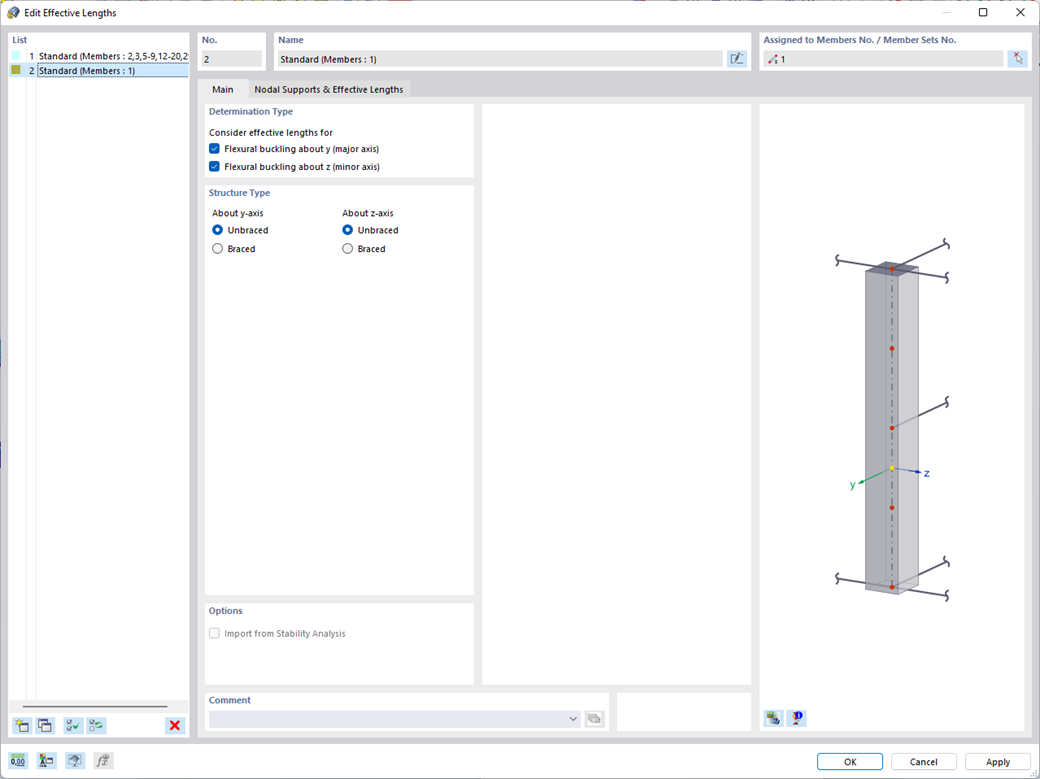

W łatwy sposób można zdefiniować właściwości konstrukcyjne słupów oraz określić wymagane zbrojenie podłużne i zbrojenie na ścinanie. Współczynnik długości efektywnej ß można zdefiniować ręcznie lub zaimportować z rozszerzenia Stateczność konstrukcji.
Projektowanie konstrukcji betonowych | Słupy | Obliczenia/wyniki

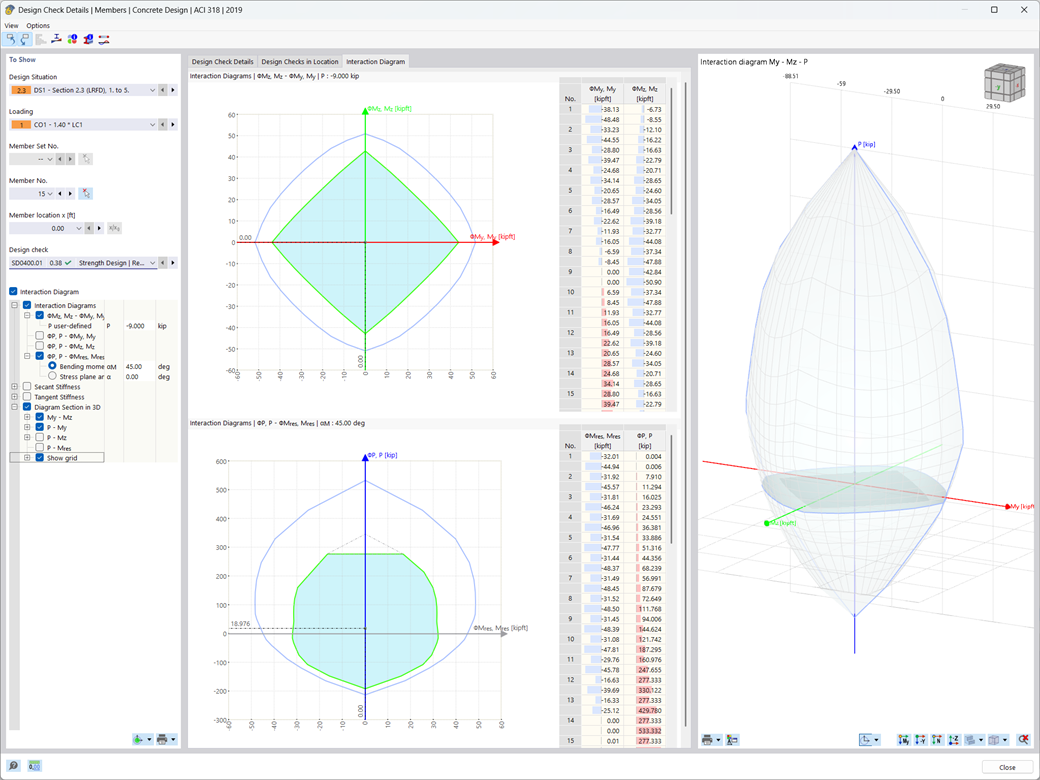

Czy chcesz przeprowadzić obliczenia uszkodzenia przy zginaniu? W tym celu należy przeanalizować decydujące położenia słupa pod kątem sił osiowych i momentów. Przy obliczaniu nośności na ścinanie można również uwzględnić miejsca, w których występują ekstremalne wartości sił tnących. Podczas obliczeń należy określić, czy wystarczy standardowe obliczenia, czy też słup z momentami musi zostać obliczony zgodnie z teorią drugiego rzędu. Momenty te można następnie określić przy użyciu wcześniej wprowadzonych ustawień. Obliczenia podzielone są na trzy części:
- Kroki obliczeń niezależne od obciążenia
- Iteracyjne wyznaczanie obciążeń głównych z uwzględnieniem zmiennego zbrojenia wymaganego
- Określanie bezpieczeństwa wszystkich działających sił wewnętrznych, w tym zbrojenia obliczeniowego

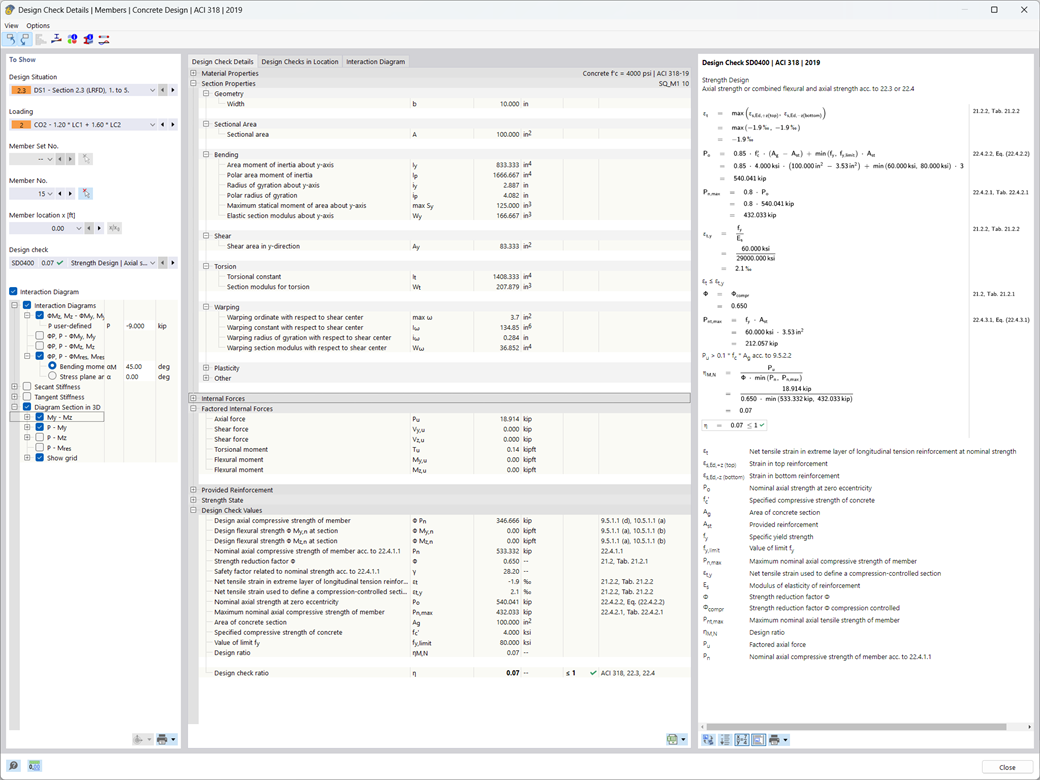

Po pomyślnym zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych tabelach. Każda wartość pośrednia jest w pełni identyfikowalna, dzięki czemu kontrole obliczeń są przejrzyste.
