Dynamiczna analiza statyczno-wytrzymałościowa wzbudzenia zewnętrznego
Ogółem: 4
Analiza historii czasowej | Funkcje
- Analiza wykresów czasowych i akcelerogramów (wykresy przyspieszenie-czas wzbudzenia podpór konstrukcji)
- Połączenie wykresów czasowych zdefiniowanych przez użytkownika z obciążeniami węzłowymi, prętowymi i powierzchniowymi oraz wolnymi i wygenerowanymi obciążeniami
- Możliwość połączenia kilku niezależnych funkcji wzbudzenia
- Analiza przebiegu czasowego rozwiązywana jest za pomocą analizy modalnej lub metodą Newmarka

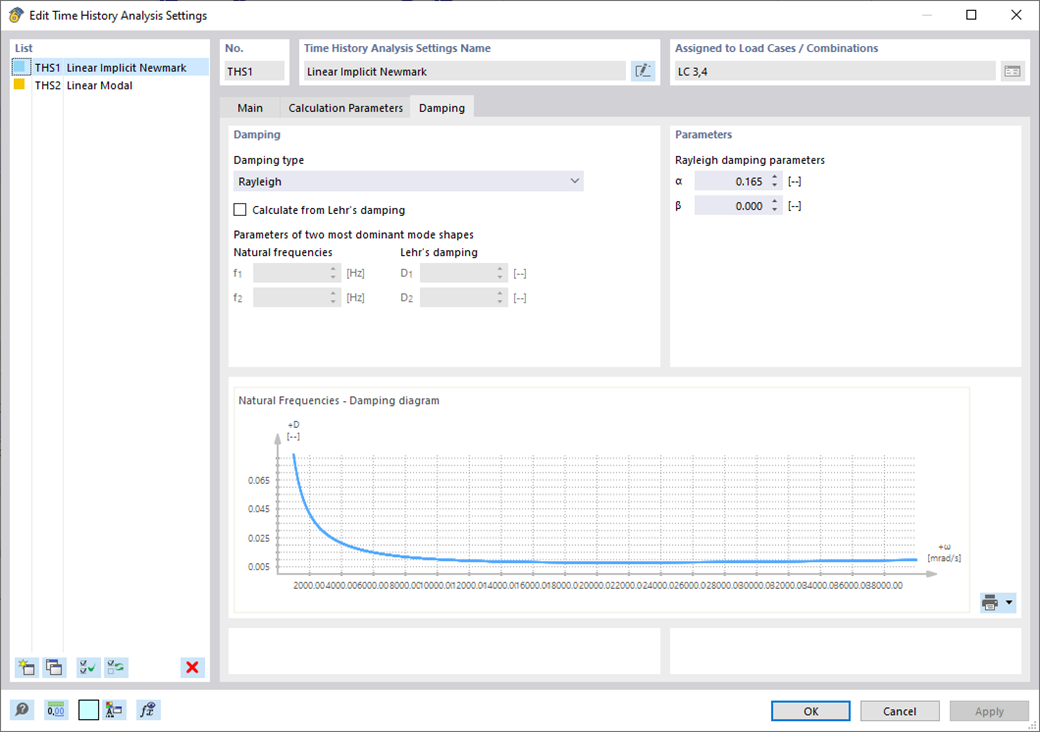

- Tłumienie drgań konstrukcji przy użyciu współczynnika Rayleigha lub wartości tłumienia Lehra's
- Graficzne przedstawienie wyników na wykresach obliczeniowych
- Wyświetlanie wyników w poszczególnych krokach czasowych lub jako obwiednia w całym czasie
- Obszerna biblioteka rejestrów trzęsień ziemi (akcelogramy)
Analiza historii czasowej | Wprowadzanie danych
Konieczne jest wprowadzenie wymaganych wykresów siła-czas. Można je łączyć w przypadkach obciążeń lub kombinacjach obciążeń typu Analiza historii czasowej | Wykresy czasowe z obciążeniem, aby określić, gdzie i w jakim kierunku działają wykresy siła-czas.
Drugą opcją jest wprowadzenie wykresów przyspieszenie-czas, które mogą być generowane w przypadkach obciążeń w Analizie historii czasowej, | typ Akcelerogram.

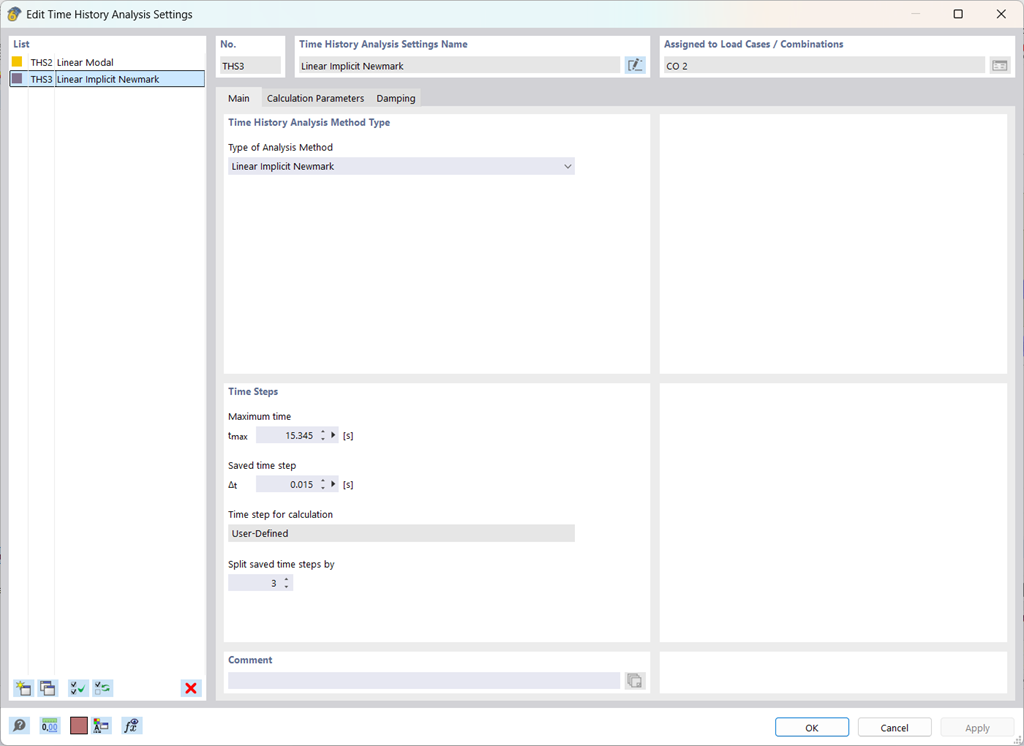

Wszystkie parametry obliczeń są określane w ustawieniach analizy historii czasowej. Są to na przykład typ metody analizy i maksymalny czas obliczeń.
Analiza historii czasowej | Obliczenia
Analiza historii czasowej rozwiązywana jest za pomocą analizy modalnej lub metodą Newmarka. Analiza historii czasowej w tym rozszerzeniu jest ograniczona do układów liniowych. Chociaż modalna analiza jest szybkim algorytmem, pewna liczba wartości własnych musi być stosowana w celu zapewnienia wymaganej dokładności wyników.
Metoda Newmarka jest bardzo precyzyjną metodą, niezależną od zastosowanej liczby wartości własnych, ale w obliczeniach wymaga odpowiednich niewielkich kroków czasowych.
Analiza historii czasowej | Wyniki

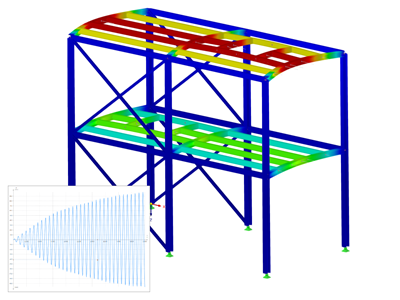

Po zakończeniu obliczeń wyświetlane jest podsumowanie wyników. Wszystkie okna wyników są zintegrowane z programem głównym RFEM/RSTAB. Wszystkie wyniki można znaleźć w tabelach, mogą one być wyświetlane dla każdego kroku czasowego lub jako obwiednia, a także istnieje możliwość wyświetlania wyników w formie graficznej lub animacji.
Wyniki analizy historii czasowej można wyświetlić na wykresach obliczeniowych. Wszystkie wyniki są wyświetlane jako funkcja czasu. Wartości numeryczne można eksportować do aplikacji MS Excel.
Wszystkie tabele wyników i grafiki stanowią część raportu programu RFEM/RSTAB. Zapewnia to przejrzystą dokumentację obliczeń. Tabele można również eksportować do programu MS Excel.
