Wymiarowanie stalowych prętów według CSA S16-19 (Norma kanadyjska)
RF-/STEEL CSA | Funkcje
- Wymiarowanie prętów i zbiorów prętów dla rozciągania, ściskania, zginania, ścinania, kombinacji sił wewnętrznych i skręcania
- Analiza stateczności przy wyboczeniu, wyboczeniu skrętnym i giętno-skrętnym
- Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów wyboczeniowych dla ogólnych obciążeń i warunków podparcia za pomocą specjalnego programu MES (analizy wartości własnych) zintegrowanego w module
- Alternatywne obliczenia analityczne krytycznego momentu wyboczeniowego dla sytuacji standardowych
- Możliwość zastosowania oddzielnych podpór bocznych do belek i prętów ciągłych
- Automatyczna klasyfikacja przekroju
- Obliczenia w stanie granicznym użytkowalności (ugięcie)
- Optymalizacja przekroju
- Szeroki wybór dostępnych przekrojów, takich jak dwuteowniki walcowane; ceowniki; teowniki; kątowniki; profile zamknięte prostokątne i okrągłe; pręty okrągłe; przekroje symetryczne i niesymetryczne, parametryczne przekroje dwuteowe, teowe, kątowniki; podwójne kątowniki
- Przejrzyście rozmieszczone okna wprowadzania i wyników
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników, w tym wyświetlanie wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
- Tabele wyników dla smukłości prętów i głównych sił wewnętrznych
- Wykaz części z parametrami masy i masy
- Pełna integracja z programem RFEM/RSTAB
- Jednostki metryczne i imperialne
Praca z modułem RF-/STEEL CSA
Dane dotyczące materiału, obciążeń i kombinacji obciążeń muszą zostać wprowadzone w programie RFEM/RSTAB zgodnie z założeniami obliczeniowymi opisanymi w CSA S16. Biblioteka programu RFEM/RSTAB zawiera już odpowiednie materiały dla tej normy.
RFEM/RSTAB automatycznie tworzy odpowiednie kombinacje obciążeń zgodne z kanadyjską normą. Wszystkie kombinacje można jednak utworzyć również ręcznie w programie RFEM/RSTAB. W module RF-/STEEL CSA wybiera się najpierw pręty i zbiory prętów, które mają zostać obliczone, a także przypadki obciążeń, kombinacje obciążeń i kombinacje wyników.
W dalszych krokach można dostosować wstępnie zdefiniowane ustawienia dla bocznych podpór pośrednich i długości efektywnych. W przypadku prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody każdego węzła pośredniego pojedynczych prętów. Specjalne narzędzie MES określa następnie obciążenia krytyczne i momenty wymagane do analizy stateczności w takich sytuacjach.
RF-/STEEL CSA | Wyniki

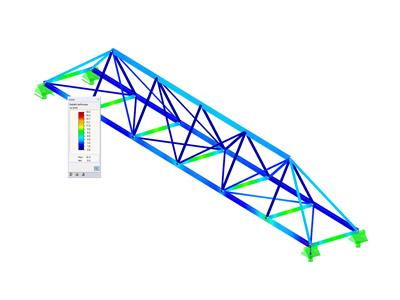

Pierwsze okno wyników pokazuje maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku obciążenia (kombinacji obciążeń/kombinacji wyników).
Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Oprócz tego można wyświetlać wszystkie wyniki pośrednie dla każdego miejsca wzdłuż długości pręta. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.
Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
