STEEL CSA

Přídavný modul STEEL CSA provádí posouzení mezního stavu únosnosti a mezního stavu použitelnosti u prutů a sad prutů podle kanadských norem CSA S16‑09, CSA S16‑14 a CSA S16‑19.

Modul umožňuje automaticky stanovit kritická zatížení a momenty pomocí integrovaného programování MKP a navíc nabízí automatickou klasifikaci průřezů. Výsledky vám poskytnou podrobné informace o využitích a posouzeních po zatěžovacích stavech, které lze bez problémů integrovat do tiskového protokolu programu RSTAB 8.

Posouzení ocelových prutů podle kanadské normy CSA S16-19

Celkový počet: 3

RF-/STEEL CSA | Základní funkce

Posouzení prutů a sad prutů na tah, tlak, ohyb, smyk, kombinované vnitřní síly a kroucení
Stabilitní analýza vzpěru, vzpěru zkroucením a vzpěru
Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
Alternativní analytický výpočet kritického momentu pro prostorový vzpěr ve standardních situacích
Volitelné použití příčných podpor jednotlivých nosníků a sledu prutů
Automatická klasifikace průřezů
Posouzení mezního stavu použitelnosti (průhyb)
Optimalizace průřezu.
Široká škála dostupných průřezů, jako jsou válcované I-profily; U-profily; T-profily; úhelníky; obdélníkové a kruhové duté průřezy; kruhové tyče; symetrické a nesymetrické, parametrické I-, T- a úhelníky; dvojité úhly
Přehledně uspořádané vstupní tabulky a tabulky výsledků
Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
Tabulky výsledků pro štíhlost prutů a rozhodující vnitřní síly
Výkaz materiálu včetně údajů o hmotnosti a objemu
Úplná integrace do programu RFEM/RSTAB
Metrické a imperiální jednotky

Práce s RF-/STEEL CSA

Údaje o materiálu, zatíženích a kombinacích zatížení je třeba zadat v programu RFEM/RSTAB v souladu s koncepcí posouzení podle CSA S16. Databáze materiálů v programu RFEM/RSTAB již obsahuje příslušné materiály pro kanadskou normu.

Program RFEM/RSTAB umožňuje automaticky vytvářet odpovídající kombinace zatížení podle kanadské normy. Všechny kombinace lze také vytvořit ručně v programu RFEM/RSTAB. Přídavný modul RF-/STEEL CSA vyžaduje posouzení prutů a sad prutů, zatěžovacích stavů, kombinací zatížení a kombinací výsledků.

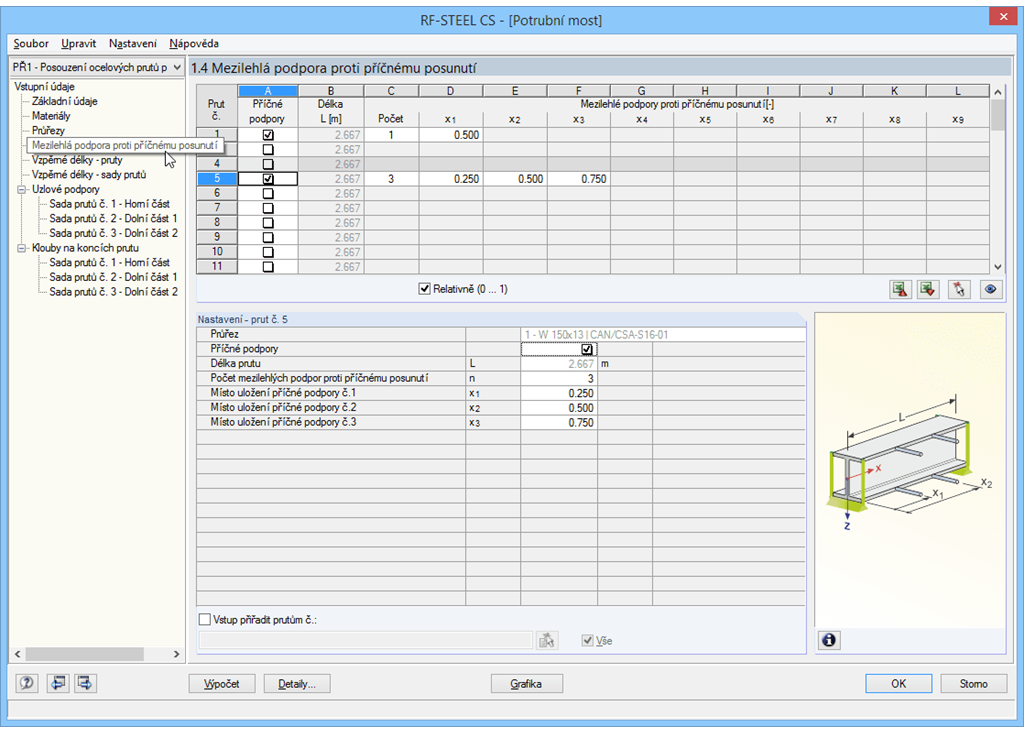

V dalších krocích je možné upravit původní nastavení pro mezilehlé podpory proti příčnému posunutí a vzpěrné délky. V případě sledu prutů je možné definovat individuální podporové podmínky a excentricity každého vnitřního uzlu jednotlivých prutů. Speciální nástroj MKP pak stanoví kritická zatížení a momenty potřebné pro posouzení stability v těchto situacích.

RF-/STEEL CSA | Výsledky

První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav (kombinace zatížení/kombinace výsledků).

Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky lze zobrazit pro každé místo podél prutu. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.

Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Navíc je k dispozici možnost podrobného nastavení obsahu protokolu a rozsahu výstupních dat pro jednotlivá posouzení.
