- Posouzení prutů a sad prutů na tah, tlak, ohyb, smyk, kombinované vnitřní síly a kroucení
- Stabilitní analýza vzpěru, vzpěru zkroucením a vzpěru
- Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Alternativní analytický výpočet kritického momentu pro prostorový vzpěr ve standardních situacích
- Volitelné použití příčných podpor jednotlivých nosníků a sledu prutů
- Automatická klasifikace průřezů
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezu.
- Široká škála dostupných průřezů, jako jsou válcované I-profily; U-profily; T-profily; úhelníky; obdélníkové a kruhové duté průřezy; kruhové tyče; symetrické a nesymetrické, parametrické I-, T- a úhelníky; dvojité úhly
- Přehledně uspořádané vstupní tabulky a tabulky výsledků
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulky výsledků pro štíhlost prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
- Úplná integrace do programu RFEM/RSTAB
- Metrické a imperiální jednotky
RF-/STEEL CSA | Základní funkce
![Metoda výpočtu analýzou druhého řádu](/cs/webimage/020266/3038695/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Zadání mezilehlé podpory uprostřed prutu 1](/cs/webimage/010537/3095101/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/cs/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Tuhost ocelového spoje a její vliv na statické posouzení](/cs/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![Seitliche Lagerungen](/cs/webimage/007113/1591938/000186-cs-png.png?mw=512&hash=903a4f01c75f68b6e579ce4b1a843dabf943e967)
Údaje o materiálu, zatíženích a kombinacích zatížení je třeba zadat v programu RFEM/RSTAB v souladu s koncepcí posouzení podle CSA S16. Databáze materiálů v programu RFEM/RSTAB již obsahuje příslušné materiály pro kanadskou normu.
Program RFEM/RSTAB umožňuje automaticky vytvářet odpovídající kombinace zatížení podle kanadské normy. Všechny kombinace lze také vytvořit ručně v programu RFEM/RSTAB. Přídavný modul RF-/STEEL CSA vyžaduje posouzení prutů a sad prutů, zatěžovacích stavů, kombinací zatížení a kombinací výsledků.

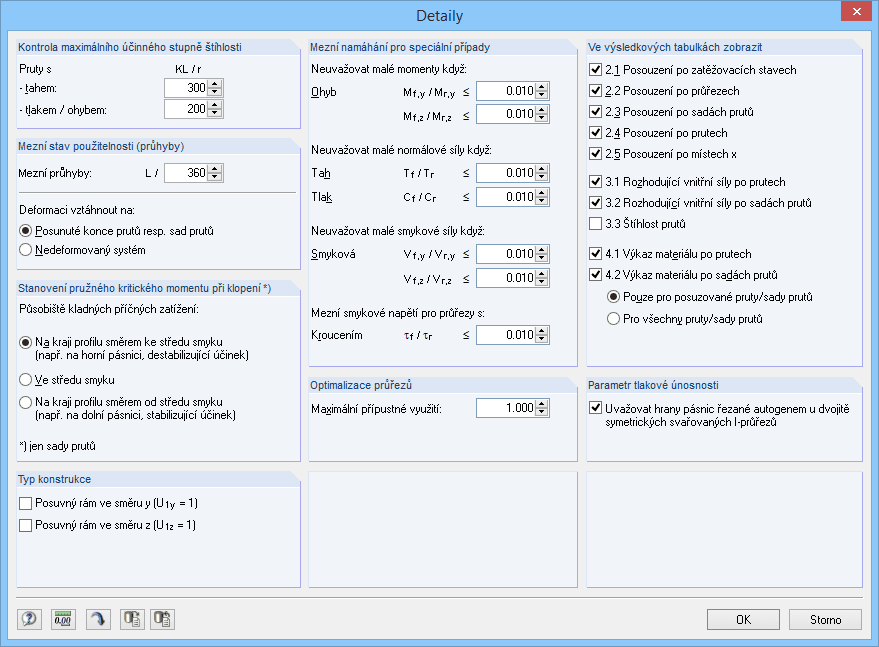

V dalších krocích je možné upravit původní nastavení pro mezilehlé podpory proti příčnému posunutí a vzpěrné délky. V případě sledu prutů je možné definovat individuální podporové podmínky a excentricity každého vnitřního uzlu jednotlivých prutů. Speciální nástroj MKP pak stanoví kritická zatížení a momenty potřebné pro posouzení stability v těchto situacích.
![Detaileinstellungen](/cs/webimage/007112/1591907/000185-cs-png-png.png?mw=512&hash=a4536c09f4f3041527ae61028f19a69c99c72e5b)
- Posouzení prutů a sad prutů na tah, tlak, ohyb, smyk, kombinované vnitřní síly a kroucení
- Stabilitní analýza vzpěru, vzpěru zkroucením a vzpěru
- Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Alternativní analytický výpočet kritického momentu pro prostorový vzpěr ve standardních situacích
- Volitelné použití příčných podpor jednotlivých nosníků a sledu prutů
- Automatická klasifikace průřezů
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezu.
- Široká škála dostupných průřezů, jako jsou válcované I-profily; U-profily; T-profily; úhelníky; obdélníkové a kruhové duté průřezy; kruhové tyče; symetrické a nesymetrické, parametrické I-, T- a úhelníky; dvojité úhly
- Přehledně uspořádané vstupní tabulky a tabulky výsledků
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulky výsledků pro štíhlost prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
- Úplná integrace do programu RFEM/RSTAB
- Metrické a imperiální jednotky
![Maske 2.2 Nachweise querschnittsweise](/cs/webimage/007114/1591956/000187-cs-png-png.png?mw=512&hash=d289039c81b86702b08ece51bc0fa4f6ccc51961)
První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav (kombinace zatížení/kombinace výsledků).
Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky lze zobrazit pro každé místo podél prutu. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Navíc je k dispozici možnost podrobného nastavení obsahu protokolu a rozsahu výstupních dat pro jednotlivá posouzení.
