- Dimensionamento de barras e conjuntos de barras para tração, compressão, flexão, corte, esforços internos combinados e torção
- Verificações de estabilidade à encurvadura, à encurvadura por torção e à encurvadura por flexão-torção
- Determinação automática das cargas de encurvadura críticas e do momento crítico de encurvadura por flexão-torção através de um programa de MEF especial integrado (determinação de valores próprios) para carregamento e condições de apoio gerais
- Cálculo analítico alternativo do momento de encurvadura por flexão-torção crítico para situações padrão
- Possibilidade de aplicação de um apoio lateral discreto para vigas e barras contínuas
- Classificação automática de secções
- Verificação do estado limite de utilização (flecha)
- Otimização de secções.
- Grande variedade de perfis disponíveis, tais como perfis em I laminados; secções em U; secções em T; ângulos; secções ocas retangulares e circulares; barras redondas; secções simétricas e assimétricas, paramétricas em I, T e cantoneiras; cantoneiras duplas
- Tabelas de entrada e saída bem organizadas
- Documentação de resultados detalhada com referências às equações de verificação utilizadas da norma
- Várias opções para filtrar e ordenar resultados, incluindo resultados ordenados por barras, secções, posições x ou por casos de cargas, combinações de cargas e combinações de resultados
- Tabelas de resultados para esbeltezas de barras e esforços internos determinantes
- Lista de peças com dados de peso e volume
- Integração perfeita no RFEM/RSTAB
- Unidades métricas e imperiais
RF-/STEEL CSA | Funcionalidades
![Método de cálculo de acordo com a teoria de segunda ordem](/pt/webimage/020266/3039980/Figure_01.png?mw=512&hash=bfcfd92f06e41655b30a9d335513d871920a118b)
![Entrada de restrição lateral intermédia no centro da barra 1](/pt/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pt/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Rigidez de ligações de aço e a sua influência no dimensionamento estrutural](/pt/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![Seitliche Lagerungen](/pt/webimage/007113/1591944/000186-pt-png.png?mw=512&hash=0785580b2e8aee69271c790cef273c370e6ba156)
A entrada de dados no RFEM/RSTAB relativa a materiais, cargas e combinações de cargas tem de ser feita em conformidade com o conceito de dimensionamento da norma CSA S16-14. Na biblioteca de materiais do RFEM/RSTAB estão já contidos os materiais apropriados da norma canadiana.
Além disso, o programa permite uma geração automática das correspondentes combinações de carga segundo a norma canadiana. Todas as combinações podem também ser criadas manualmente no RFEM/RSTAB. No módulo RF-/STEEL CSA, primeiro são selecionadas as barras e os conjuntos de barras a serem dimensionados, assim como os casos de carga, as combinações de cargas e as combinações de resultados a serem considerados no cálculo.

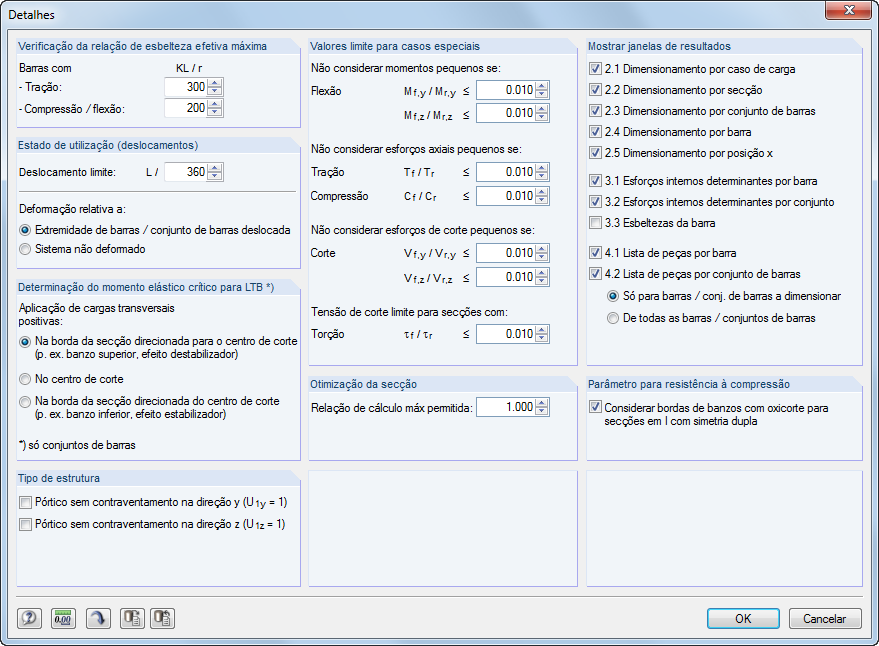

Nos seguintes passos, podem ser ajustadas as definições pré-definidas para apoios laterais intermédios e comprimentos efetivos. No caso de serem utilizadas barras contínuas, é possível definir condições de apoio e excentricidades individuais para cada nó intermédio das barras singulares. Depois, uma ferramenta especial de MEF determina as cargas críticas e os momentos necessários para a análise de estabilidade nestas situações.
![Detaileinstellungen](/pt/webimage/007112/1591913/000185-pt-png-png.png?mw=512&hash=3326bf3f35b2167ad2c43993ac96329b0c188a40)
- Dimensionamento de barras e conjuntos de barras para tração, compressão, flexão, corte, esforços internos combinados e torção
- Verificações de estabilidade à encurvadura, à encurvadura por torção e à encurvadura por flexão-torção
- Determinação automática das cargas de encurvadura críticas e do momento crítico de encurvadura por flexão-torção através de um programa de MEF especial integrado (determinação de valores próprios) para carregamento e condições de apoio gerais
- Cálculo analítico alternativo do momento de encurvadura por flexão-torção crítico para situações padrão
- Possibilidade de aplicação de um apoio lateral discreto para vigas e barras contínuas
- Classificação automática de secções
- Verificação do estado limite de utilização (flecha)
- Otimização de secções.
- Grande variedade de perfis disponíveis, tais como perfis em I laminados; secções em U; secções em T; ângulos; secções ocas retangulares e circulares; barras redondas; secções simétricas e assimétricas, paramétricas em I, T e cantoneiras; cantoneiras duplas
- Tabelas de entrada e saída bem organizadas
- Documentação de resultados detalhada com referências às equações de verificação utilizadas da norma
- Várias opções para filtrar e ordenar resultados, incluindo resultados ordenados por barras, secções, posições x ou por casos de cargas, combinações de cargas e combinações de resultados
- Tabelas de resultados para esbeltezas de barras e esforços internos determinantes
- Lista de peças com dados de peso e volume
- Integração perfeita no RFEM/RSTAB
- Unidades métricas e imperiais
![Maske 2.2 Nachweise querschnittsweise](/pt/webimage/007114/1591962/000187-pt-png-png.png?mw=512&hash=a16243e16e2c97ebde263afba06b6cdf387ef693)
A primeira tabela de resultados mostra a relação de cálculo máxima com a respetiva verificação para cada caso de carga (combinação de cargas/combinação de resultados) dimensionado.
Nas seguintes janelas de resultados, são exibidos todos os resultados detalhados por temas em menus de árvore extensíveis. Todos os resultados intermédios ao longo das barras podem ser lidos em todas as posições. Desta maneira, é possível ter a perceção exata de como o módulo efetua as verificações individuais.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
![Módulo "Ligações de aço para o RFEM 6" | Biblioteca de componentes](/pt/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Vários tipos de componentes, tais como chapas de base e de extremidade, cantoneiras de alma, aletas, chapas gusset, reforços, secções variáveis ou nervuras para uma entrada fácil de situações de ligação típicas
- Componentes básicos universalmente aplicáveis (tais como chapas, soldaduras, parafusos, planos auxiliares) para modelar situações de ligação complexas
- Representação gráfica da geometria da ligação com atualização dinâmica durante a entrada
- Grande variedade de perfis de secções: Secções em I, secções em U, cantoneiras, secções em T, secções ocas, secções compostas e secções de parede fina
- Biblioteca no Dlubal Center com um grande número de ligações de modelos do lado do programa, incluindo modelos definidos pelo utilizador
- Adaptação automática da geometria da ligação com base na disposição relativa dos componentes entre si – mesmo no caso de posterior edição dos componentes estruturais
