Moduł dodatkowy dla RFEM 5

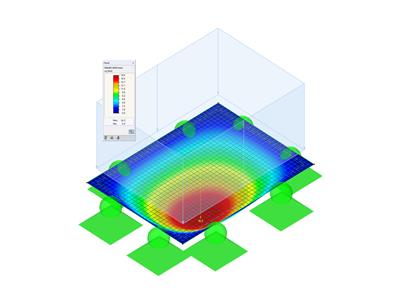

RF-LAMINATE

Moduł dodatkowy RF-LAMINATE umożliwia przeprowadzenie analizy naprężeń i ugięć w powierzchniach warstwowych. Obliczenia, uwzględniające połączenia ścinane, przeprowadzane są zgodnie z teorią laminatów.

Na podstawie struktury warstw zdefiniowanej przez użytkownika tworzona jest lokalna macierz sztywności ogólnej odpowiedniej powierzchni. Moduł dodatkowy jest zatem odpowiedni do wymiarowania, na przykład, elementów z drewna klejonego krzyżowo i tworzyw sztucznych wzmocnionych włóknami.

Wymiarowanie powierzchni warstwowych

Ogółem: 3

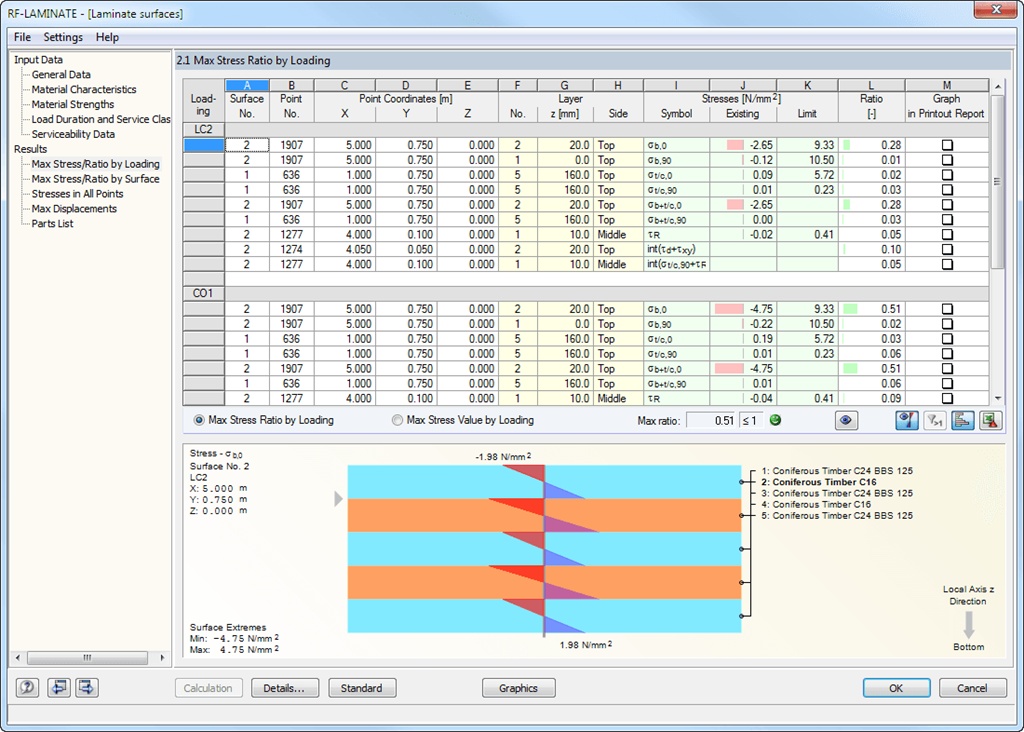

2.1 Maks. stosunek naprężeń według obciążenia

RF-LAMINATE (en) | Funkcje

Ogólna analiza naprężeniowa
Zintegrowane w programie RFEM graficzne i numeryczne przedstawianie naprężeń i stopni wykorzystania
Obliczenia przy użyciu różnych przypadków obliczeniowych
Wysoka wydajność dzięki małej ilości danych początkowych
Elastyczność dzięki szczegółowym opcjom ustawień dla podstawy i zakresu obliczeń
Na podstawie wybranego modelu materiałowego i zawartych w nim warstw generowana jest lokalna macierz sztywności powierzchni w programie RFEM. Dostępne są następujące modele materiałowe:
- ortotropowy
- Izotropowy
- Zdefiniowane przez użytkownika
- Hybrydowy (dla kombinacji modeli materiałowych)
Możliwość zapisywania często używanych konstrukcji warstwowych w bazie danych
Wyznaczanie naprężeń podstawowych, ścinających i zastępczych
Oprócz naprężeń podstawowych jako wyniki dostępne są naprężenia wymagane zgodnie z DIN EN 1995-1-1 oraz interakcja między tymi naprężeniami.
Analiza naprężeń dla elementów konstrukcyjnych o dowolnym kształcie
Obliczanie naprężeń zastępczych według różnych metod:
- Hipoteza energii odkształcenia (von Mises)
- Hipoteza naprężeń stycznych (Tresca)
- Hipoteza naprężenia normalnego (Rankine)
- Hipoteza głównego odkształcenia (Bach)
Obliczanie poprzecznych naprężeń stycznych według Mindlina lub Kirchhoffa lub ustawień zdefiniowanych przez użytkownika
Obliczenia w stanie granicznym użytkowalności poprzez sprawdzanie przemieszczeń powierzchni
Odkształcenia graniczne określane przez użytkownika
Możliwość uwzględnienia połączenia wartw
Szczegółowe wyniki dla różnych składników naprężeń i stopni wykorzystania w tabelach i w grafice
Przedstawianie naprężeń dla każdej warstwy w modelu
Wykaz materiałów dla analizowanych powierzchni
Połaczenie wartw bez możliwości ścinania

Elemente der erweiterten Steifigkeitsmatrix

RF-LAMINATE (en) | Wprowadzanie danych

Przypadki obciążeń, kombinacje obciążeń i kombinacje wyników należy wybierać dla obliczeń w stanie granicznym nośności i użytkowalności. Po wybraniu powierzchni do obliczenia można zdefiniować odpowiedni model materiałowy.

Struktura warstw stanowiących podstawę obliczeń sztywności może być różna. Parametry zdefiniowane przez wybrany model materiałowy można dostosować do własnych potrzeb. Modyfikowalna jest również macierz 3*3 warstw. W ten sposób zapewniony jest całkowicie swobodny wybór podczas generowania sztywności.

Naprężenia graniczne każdej warstwy są definiowane przez wybrany materiał. Również te wartości można dostosowywać.

RF-LAMINATE (en) | Wyniki

Po zakończeniu obliczeń naprężenia maksymalne, stopnie wykorzystania i przemieszczenia są wyświetlane według przypadków obciążenia, punktów powierzchni lub rastra. Stopień wytężenia można wyznaczyć w odniesieniu do dowolnego rodzaju naprężenia. Bieżąca lokalizacja jest wyróżniona kolorem w modelu RFEM.

Oprócz tabeli wyników naprężenia i stopnie naprężeń można wyświetlać graficznie w oknie roboczym programu RFEM. W tym celu można dostosować kolory i wartości przypisane do panelu.
