Дополнительный модуль к RFEM 5
RF-LAMINATE

Дополнительный модуль RF-LAMINATE позволяет выполнять также расчёт напряжений и деформаций для ламинированных поверхностей. Расчёт может учитывать сдвиговое сцепление и выполняется в соответствии с теорией слоистых материалов.

Местная общая матрица жёсткости каждой поверхности создаётся на основе заданной пользователем структуры слоя. Модуль подходит, например, для расчёта элементов из поперечно-клеёной древесины или фиброармированного пластика.

Расчёт и проектирование многослойных поверхностей

Всего позиций: 3

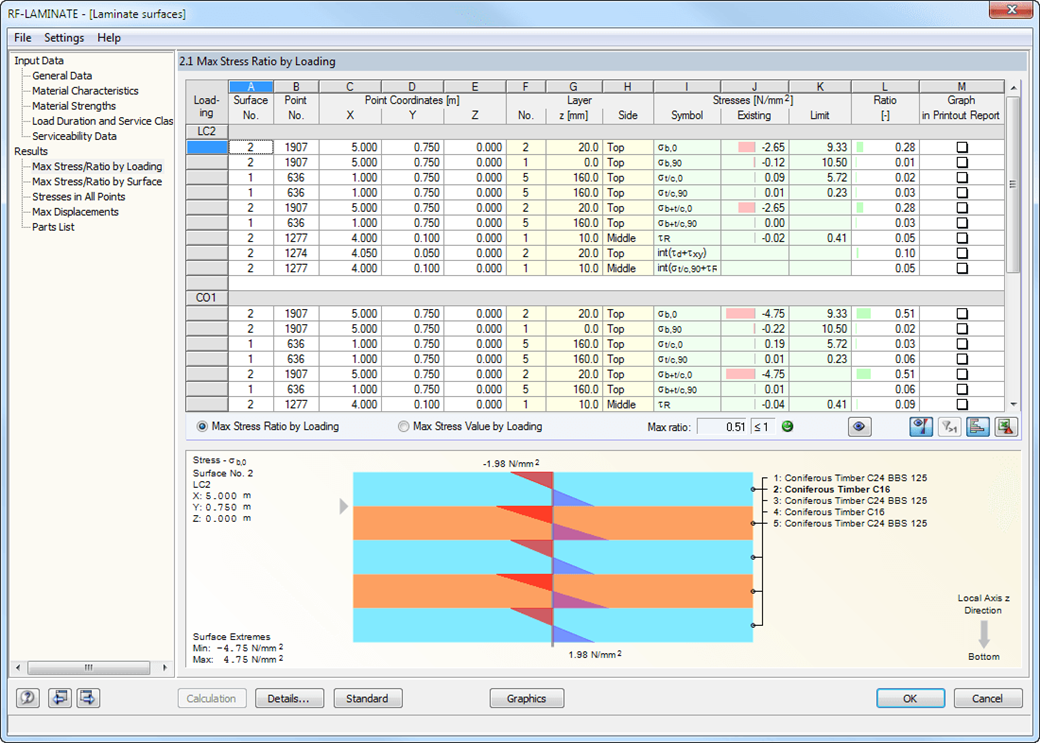

2.1 Соотношение максимальных напряжений по нагрузкам

RF-LAMINATE | Характеристики

Расчет основных напряжений
Графический и числовой вывод напряжений и соотношений напряжений полностью интегрирован в RFEM
Гибкость расчета при различных сочетаниях слоев
Высокая производительность благодаря минимальному количеству необходимых входных данных
Широкие возможности настройки данных для расчёта
Местная обобщенная матрица жесткости поверхности в RFEM создается на основе выбранной модели материала и содержащихся в ней слоев. Доступны следующие модели материалов:
- ортотропный
- Изотропный
- Заданный пользователем
- Гибридная (для комбинаций моделей материалов)
Возможность сохранения часто используемых многослойных конструкций в базе данных
Определение основных, касательных и эквивалентных напряжений
В дополнение к основным напряжениям, в качестве результата будут получены требуемые напряжения по норме DIN EN 1995-1-1, а также их взаимодействие.
Расчет напряжений у конструктивных элементов любой формы
Эквивалентные напряжения рассчитываются по различным методам:
- Гипотеза энергии формоизменения (фон Мизес)
- Гипотеза касательных напряжений (Треска)
- Гипотеза нормального напряжения (Ранкин)
- Гипотеза главной деформации (Бах)
Расчет поперечного напряжения сдвига по Миндлину или Кирхгофу или характеристикам, определяемым пользователем
Расчет по предельным состояниям на пригодность к эксплуатации путем проверки перемещений поверхности
Определяемые пользователем характеристики предельного прогиба
Возможность учета сцепления слоев
Подробные результаты по различным компонентам напряжений и соотношений в табличном и графическом видe
Выходные данные напряжений для каждого слоя модели
Спецификации по всем расчетным поверхностям
Возможность сцепления слоев абсолютно без сдвига

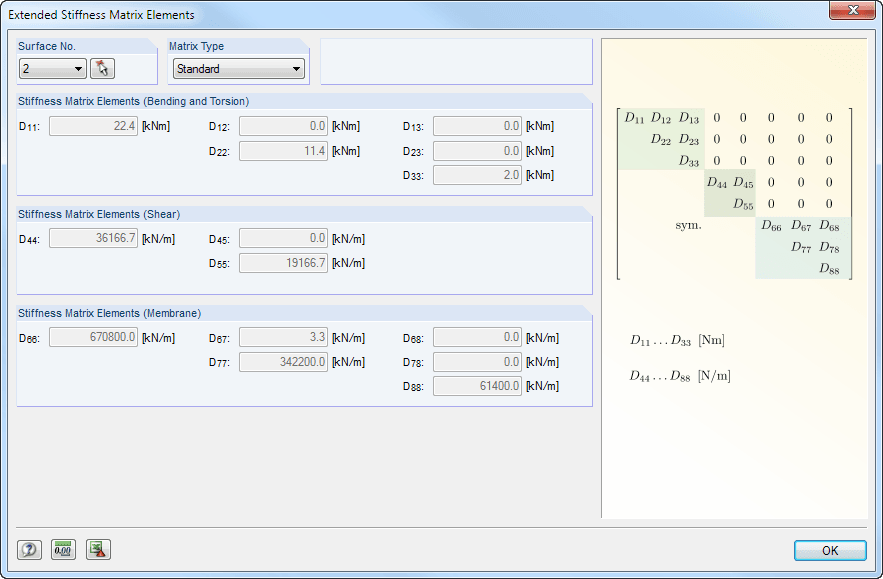

Elemente der erweiterten Steifigkeitsmatrix

RF-LAMINATE | Ввод данных

Необходимо выбрать загружения, сочетания нагрузок и расчетные сочетания для расчета по предельным состояниям по несущей способности и пригодности к эксплуатации. После выбора рассчитываемых поверхностей можно задать соответствующую модель материала.

Структура слоев, на основе которой производится расчёт жёсткости, может варьироваться. Вы можете настроить параметры, заданные выбранной моделью материала, в соответствии с вашими индивидуальными потребностями. Затем можно изменить также матрицу слоев 3*3. за счёт чего обеспечивается очень гибкая настройка жёсткости.

Предельные напряжения каждого слоя определяются выбранным материалом. Эти значения тоже могут быть отрегулированы в соответствии с потребностями пользователя.

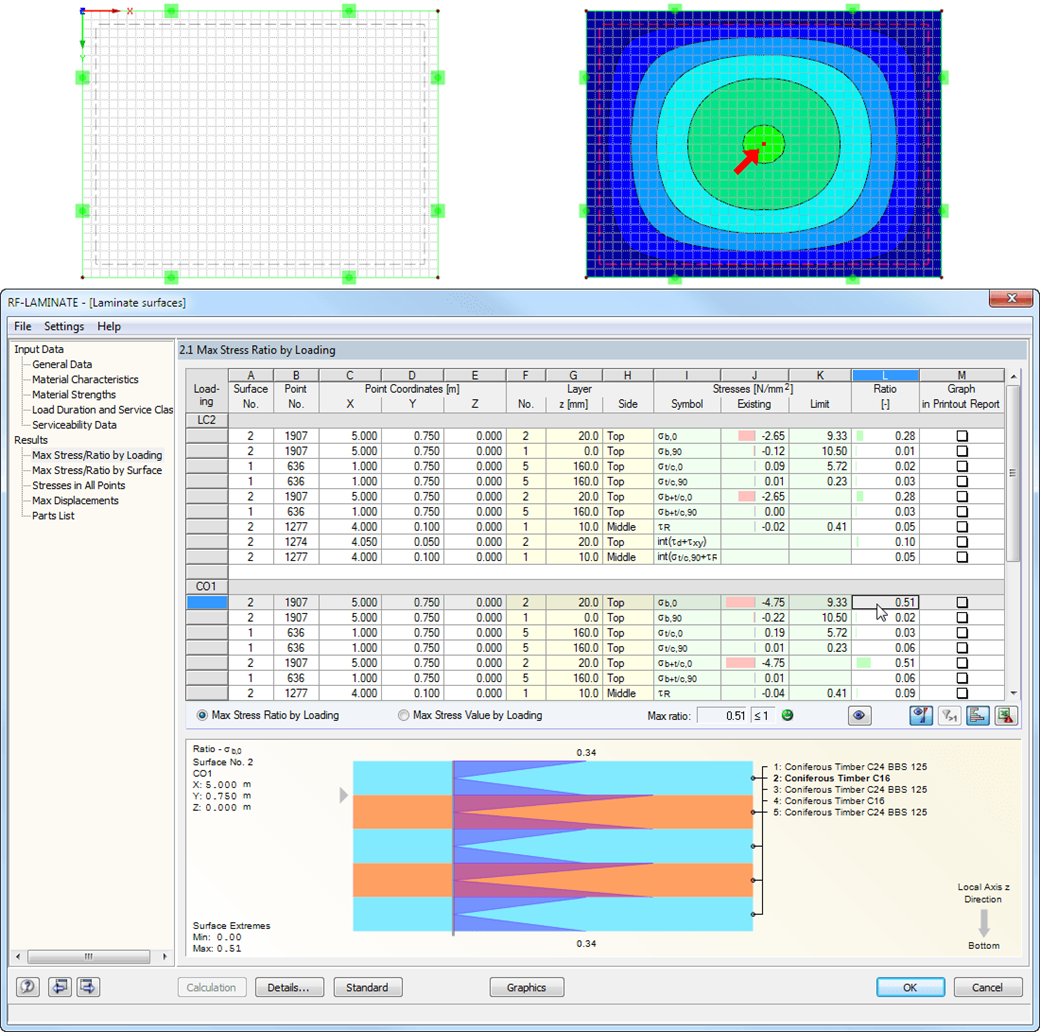

RF-LAMINATE | Результаты

После расчета, максимальные напряжения, соотношения напряжений и перемещения изображаются по загружениям, поверхностям или точкам решетки. Расчетное соотношение может быть связано с любым типом напряжения. Актуальная позиция выделяется в модели RFEM цветом.

Кроме оценки результатов в таблицах, можно в рабочем окне RFEM отобразить напряжения и соотношения напряжений графически. Для этого вы можете настроить цвета и значения, назначенные на панели.
