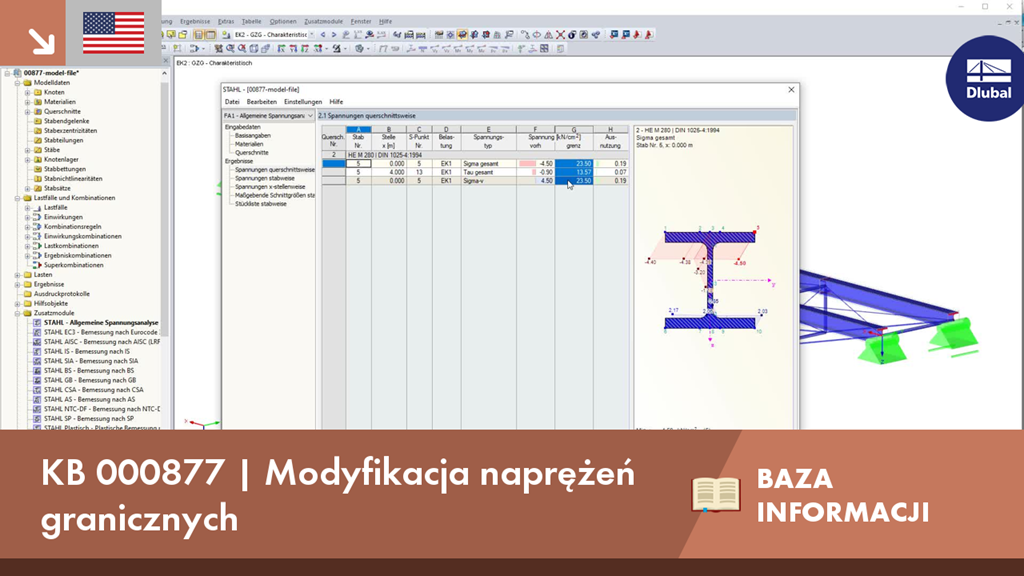

Naprężenia graniczne w RF-/STEEL mogą być definiowane przez użytkownika dla każdego zakresu grubości. W tym celu należy kliknąć przycisk [Edytuj materiał]. W oknie „Edytować materiał” można następnie zdefiniować naprężenia graniczne za pomocą granicy plastyczności lub wybierając opcję „Ręczne definiowanie naprężeń granicznych niezależnie od granicy plastyczności”.
