Aby kontrolować przemieszczenia boczne modelu, można użyć modułu dodatkowego RF-/LIMITS. Ten moduł dodatkowy umożliwia na przykład przeprowadzenie analizy stanu granicznego użytkowalności w celu znalezienia poziomych deformacji węzłowych i zestawienia ich z wartością graniczną.

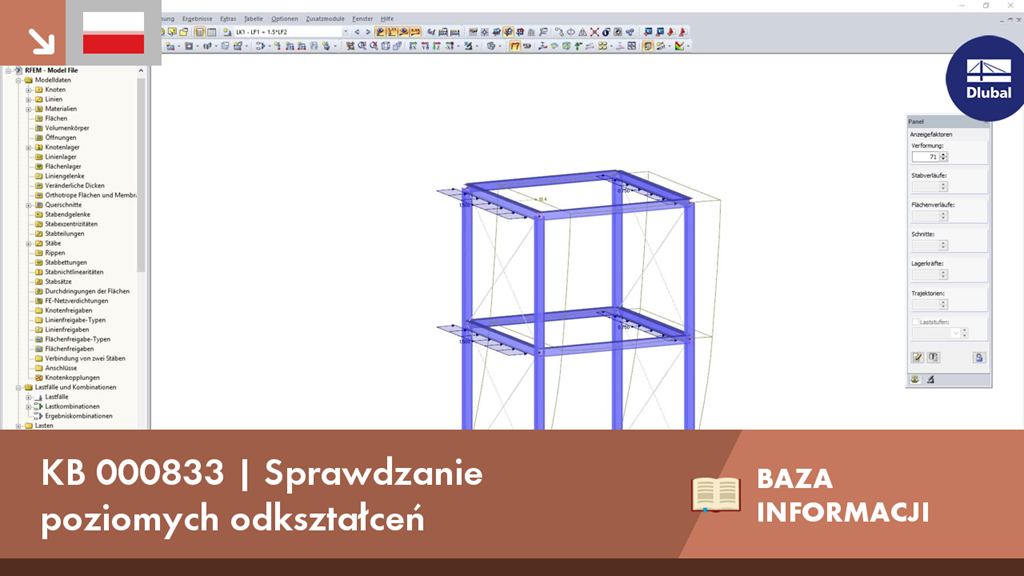

KB 000833 | Sprawdzanie poziomych odkształceń
![Porównanie przemieszczeń i zdefiniowanych granic](/pl/webimage/010308/2424488/01-pl-jpg-jpg.jpg?mw=512&hash=372ddefaf9e0ecee699f5fa8f921982d649b12c2)
![Einfluss der Einwirkungsdauer auf den Bemessungswert der Festigkeit](/pl/webimage/009009/531794/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pl/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![KB 001880 | Projektowanie konstrukcji kablowych w RFEM 6 i RSTAB 9](/pl/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
![Cecha 002443 | Kontrola stanu zarysowania do analizy odkształcenia i szerokości rys](/pl/webimage/032308/3333735/crackstate_EN.jpg?mw=512&hash=7a751769b3bfd152da28f9c235b662fe4a66d28f)
W konfiguracji stanu granicznego użytkowalności można dostosowywać różne parametry obliczeniowe przekrojów. W tym miejscu można kontrolować warunek przekroju zastosowany do analizy odkształcenia i szerokości zarysowania.
Można aktywować następujące ustawienia:
- Stan zarysowania obliczony na podstawie powiązanego obciążenia
- Stan zarysowany obliczony jako obwiednia ze wszystkich sytuacji obliczeniowych SGU
- Stan przekroju zarysowanego - niezależny od obciążenia
![Cecha 002415 | Ulepszona segmentacja dla kontroli deformacji](/pl/webimage/032122/3329118/Durchbiegung_EN.jpg?mw=512&hash=fb47e7913917db6b85f0c6246366c502cd9f8ba5)
W zakładce 'Podpory obliczeniowe i ugięcia' w pozycji 'Edytować pręt', pręty można podzielić na segmenty za pomocą zoptymalizowanych okien wprowadzania danych. W zależności od warunków podparcia, wartości graniczne odkształceń dla belek wspornikowych lub belek jednoprzęsłowych są dostosowywane automatycznie.
Po zdefiniowaniu podpory obliczeniowej w odpowiednim kierunku na początku pręta, końcu pręta i w węzłach pośrednich, program automatycznie rozpoznaje segmenty i długości segmentów, do których odnosi się dopuszczalne odkształcenie. Na podstawie zdefiniowanych podpór obliczeniowych moduł wykrywa również automatycznie, czy jest to belka czy wspornik. Ręczne przydzielanie, podobnie jak w poprzednich wersjach (RFEM 5), nie jest już konieczne.
Opcja 'Długości zdefiniowane przez użytkownika' umożliwia modyfikowanie długości odniesienia w tabeli. Domyślnie stosowana jest zawsze odpowiednia długość segmentu. Jeżeli długość odniesienia różni się od długości segmentu (na przykład w przypadku prętów zakrzywionych), można ją dostosować.
![Cecha 002416 | Prezentacja wyników przy użyciu płaszczyzny tnącej](/pl/webimage/032133/3329387/ClippingEbene_EN.jpg?mw=512&hash=d3971d5a6846c92d3334b593636f1de8c4d2f199)
Funkcja ta przyczynia się również do przejrzystego wyświetlania wyników. Płaszczyzny przycinania to płaszczyzny, które można umieszczać w dowolnym miejscu w modelu. Wskutek tego strefa przed lub za płaszczyzną jest ukrywana na ekranie. W ten sposób można w przejrzysty i prosty sposób wyświetlić wyniki, na przykład na przecięciu lub bryle.
![Cecha 002423 | Prezentacja wyników w bryłach](/pl/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
Wyniki naprężeń w bryłach mogą być wyświetlane w postaci kolorowych punktów w elementach skończonych.
