Za pomocą analizy modalnej w programie DYNAM Pro - Vibrations Forced można wyznaczyć rozwiązanie dla stanu ustalonego konstrukcji poddanej drganiom wymuszonym harmonicznie. Jest to korzystne, jeżeli interesuje nas tylko stan ustalony drgań konstrukcji. Wówczas zamiast pełnego rozwiązania równania ruchu konstrukcji, wystarczy wyświetlić przypadek szczególny.

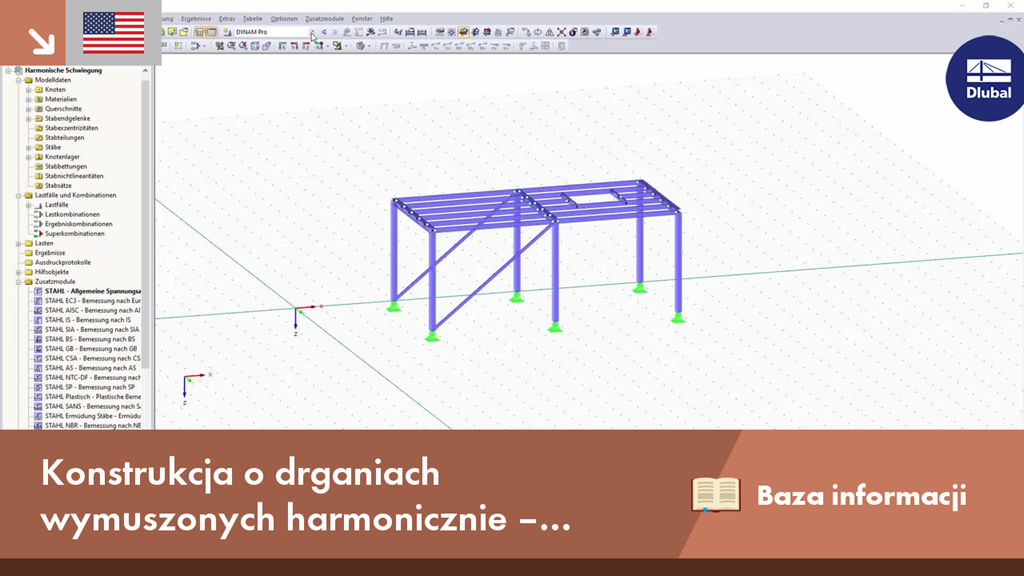

KB 001657 | Konstrukcja o drganiach wymuszonych harmonicznie – rozwiązanie dla stanu ustalonego
![Wizualizacja wspornika z siedmioma węzłami masy](/pl/webimage/015136/2963425/Systembild_DYNAM.png?mw=512&hash=d80d3f876524421765593e77a111d2d0cc46f164)
![Model drgań harmonicznych](/pl/webimage/013251/2694384/001657.png?mw=512&hash=7f26c00ba78e028c085f22d8e2d2280af43a4841)
![Opcja 'Dezaktywacja' w RSTAB](/pl/webimage/008623/2456463/KB_001637_01.png?mw=512&hash=6b0b38cad6b94cbfa574314534e5728216d0c2ed)
![Przybliżone uwzględnienie efektów P-delta przy współczynnikach amplifikacji w RF-DYNAM PRO - Obciążenia równoważne](/pl/webimage/008838/635411/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Projektowanie konstrukcji stalowych | Omówienie projektowania systemów przenoszących obciążenia sejsmiczne](/pl/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Obliczanie pięciu typów systemów sejsmicznych (SFRS) obejmuje specjalny rama na momenty (SMF), rama na momenty pośrednie (IMF), rama na momenty zwykłe (OMF), rama zwykła stężona koncentrycznie (OCBF) oraz rama specjalna stężona koncentrycznie (SCBF) )
- Sprawdzenie ciągliwości stosunku szerokości do grubości środników i pasów
- Obliczanie wymaganej wytrzymałości i sztywności dla stężenia stateczności belek
- Obliczanie maksymalnego rozstawu stężeń stateczności belek
- Obliczanie wymaganej wytrzymałości w miejscach przegubów dla stężenia stateczności belek
- Obliczenia wymaganej wytrzymałości słupa z opcją pominięcia wszystkich momentów zginających, ścinania i skręcania dla stanu granicznego rezerwy
- Warunek projektowy smukłości słupa i stężenia
![Analiza sejsmiczna w rozszerzeniu Projektowanie konstrukcji stalowych | Wyniki](/pl/webimage/048272/3780831/Result.png?mw=512&hash=f0621777339b8f63b334b9d11f44f77f58603014)
Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń.
"Wymagania sejsmiczne" zawierają Wymaganą wytrzymałość na zginanie i Wymaganą wytrzymałość na ścinanie połączenia belka-słup dla ram sprężystych. Są one wyszczególnione w zakładce 'Połączenia ram momentowych według prętów'. W przypadku ram stężonych w zakładce 'Połączenie stężone według pręta' podawana jest Wymagana wytrzymałość połączenia na rozciąganie oraz Wymagana wytrzymałość połączenia na ściskanie stężeń.
Przeprowadzone kontrole obliczeń są przedstawiane w tabelach. W szczegółach kontroli obliczeń w przejrzysty sposób przedstawione są wzory i odniesienia do normy.
![Funkcja 002794 | Typ pręta "Tłumik"](/pl/webimage/048112/3832303/48112.png?mw=512&hash=fb864cf4212a216975937f682689768364249c1f)
Korzystając z typu pręta "Tłumik", można zdefiniować współczynnik tłumienia, stałą sprężystości i masę. Ten typ pręta rozszerza możliwości Analizy historii czasowej.
Jeśli chodzi o lepkosprężystość, typ pręta "Tłumik" przypomina model Kelvina-Voigta, który składa się z elementu tłumiącego oraz elastycznej sprężyny (połączonych równolegle).
![Element 002784 | Wykres przegubów](/pl/webimage/047525/3793038/2024-03-28-12-35-51.png?mw=512&hash=01130d4ce60043357ac82fd94489e5dc5a258e1f)
Dla wykresów obliczeń dostępny jest "2D | | Przegub”. Wykresy zwolnień pokazują reakcję przegubu w sytuacjach obciążeniowych.
W przypadku obliczeń z kilkoma sytuacjami obciążenia, na przykład w przypadku analizy pushover i analizy historii czasowej, stan przegubu można ocenić w każdym kroku obciążenia.
