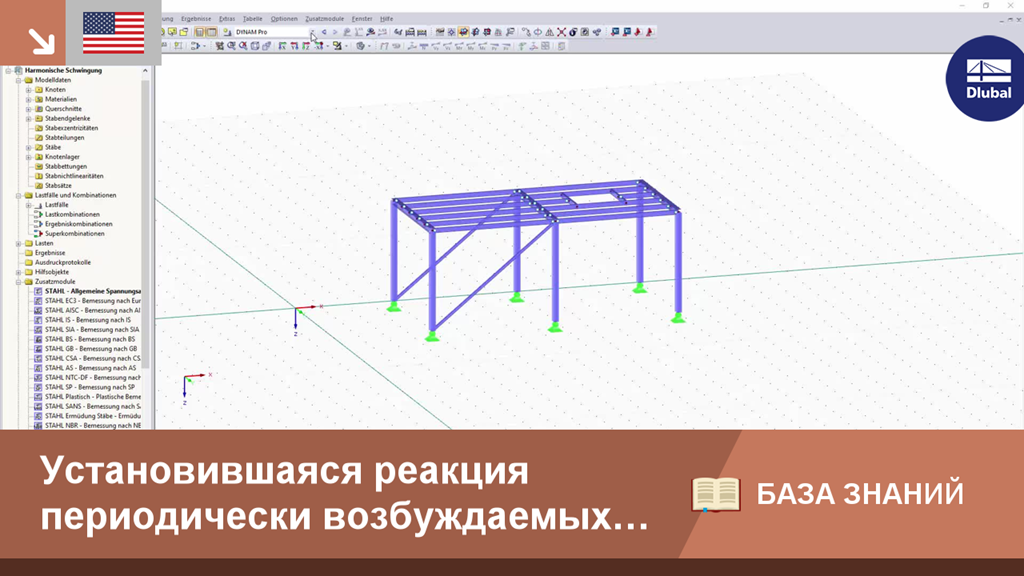

С помощью модального анализа в модуле DYNAM Pro - Forced Vibrations можно определить установившуюся реакцию системы для периодически возбуждаемых конструкций. Это выгодно особенно тогда, когда нас интересует только установившееся состояние конструкции. Потому что вместо полного решения уравнения движения мы получим только специальное решение.
KB 001657 | Установившаяся реакция периодически возбуждаемых систем
![Визуализация консоли с семью массовыми узлами](/ru/webimage/015136/2963425/Systembild_DYNAM.png?mw=512&hash=d80d3f876524421765593e77a111d2d0cc46f164)
![Модель гармонических колебаний](/ru/webimage/013251/2694384/001657.png?mw=512&hash=7f26c00ba78e028c085f22d8e2d2280af43a4841)
![Опция «деактивации» в RSTAB](/ru/webimage/008623/2456463/KB_001637_01.png?mw=512&hash=6b0b38cad6b94cbfa574314534e5728216d0c2ed)
![Приблизительный учет эффектов P-Delta с коэффициентами усиления в дополнительном модуле RF-DYNAM Pro - Equivalent Loads](/ru/webimage/008838/686024/01[RU].png?mw=512&hash=6961de61274e7dd8424fa352c6eb48999149e243)
![Расчёт стальных конструкций | Обзор расчета сейсмических устойчивых систем](/ru/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
![Сейсмика в аддоне Расчёт стальных конструкций | Результаты](/ru/webimage/048272/3780831/Result.png?mw=512&hash=f0621777339b8f63b334b9d11f44f77f58603014)
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
![Функция 002794 | Стержень типа «Амортизатор»](/ru/webimage/048112/3832303/48112.png?mw=512&hash=fb864cf4212a216975937f682689768364249c1f)
Используя стержень типа «Амортизатор», можно задать коэффициент затухания, жёсткость пружины и массу. Этот тип стержня расширяет возможности анализа изменений во времени.
По вязкоупругости тип стержня «Амортизатор» аналогичен модели Кельвина-Фойгта, которая состоит из затухающего элемента и упругой пружины (соединены параллельно).
![Характеристики 002784 | Диаграмма шарнира](/ru/webimage/047525/3793038/2024-03-28-12-35-51.png?mw=512&hash=01130d4ce60043357ac82fd94489e5dc5a258e1f)
Для диаграмм расчёта доступен тип «2D | Шарнир». Эти диаграммы шарниров показывают реакцию нелинейных шарниров на ситуации нагрузки.
Для расчётов с несколькими ситуациями нагрузки, например, при диаграммном методе расчёта или при анализе изменений во времени, можно оценить состояние шарнира на каждом шаге нагрузки.
