Pytanie:

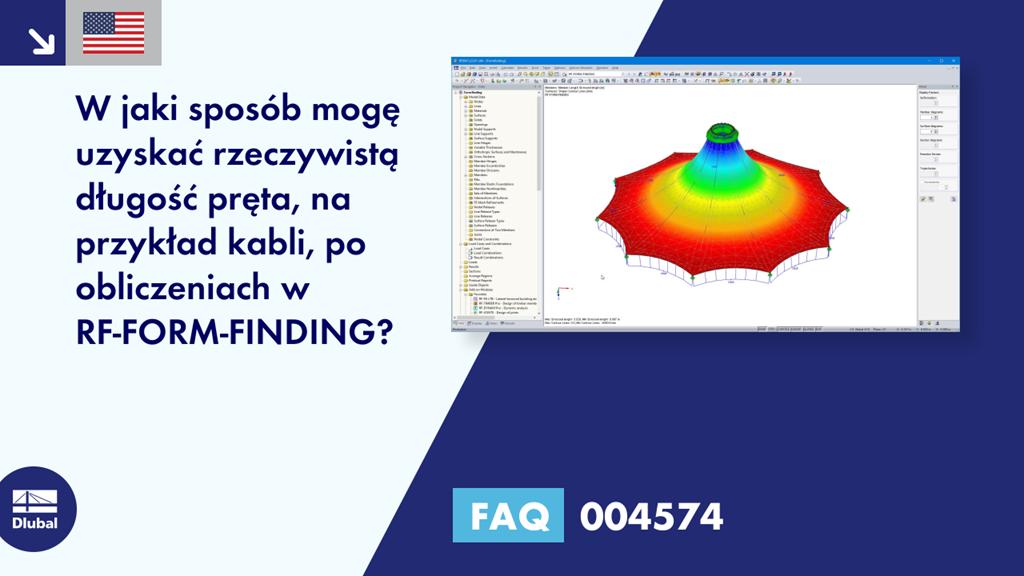

W jaki sposób mogę uzyskać rzeczywistą długość pręta, na przykład kabli, po obliczeniach w RF-FORM-FINDING?
Odpowiedź:
Informacje te są dostępne w nawigatorze Wyniki dla prętów (patrz Rysunek 01). Długości prętów są wyświetlane w odniesieniu do układu konstrukcyjnego obciążonego i niesprężonego. "Długość w stanie sprężonym" jest uzyskiwana na podstawie form-findingu z uwzględnieniem naprężeń wstępnych.
Ponowne obliczenie na „długość w stanie zrywnym” można przeprowadzić ręcznie, korzystając z prawa Hooke'a'sa:
${\mathrm l}_{\mathrm{unloaded}}\;=\;{\mathrm l}_{\mathrm{loaded}}\;-\;\mathrm{Δl}\\\\\mathrm\sigma\;=\;\mathrm E\;\cdot\;\mathrm\varepsilon\\\frac{\mathrm F}{\mathrm A}\;=\;\mathrm E\;\cdot\;\frac{\mathrm{Δl}}{\mathrm l}\\\mathrm{Δl}\;=\;\frac{\mathrm F\;\cdot\;\mathrm l}{\mathrm E\;\cdot\;\mathrm A}\\\\{\mathrm l}_{\mathrm{unloaded}}\;=\;{\mathrm l}_{\mathrm{loaded}}\;-\;\frac{\mathrm F\;\cdot\;{\mathrm l}_{\mathrm{loaded}}}{\mathrm E\;\cdot\;\mathrm A}\;=\;{\mathrm l}_{\mathrm{loaded}}\;\cdot\;\left(1-\;\frac{\mathrm F\;}{\mathrm E\;\cdot\;\mathrm A}\right)$
