Pytanie:

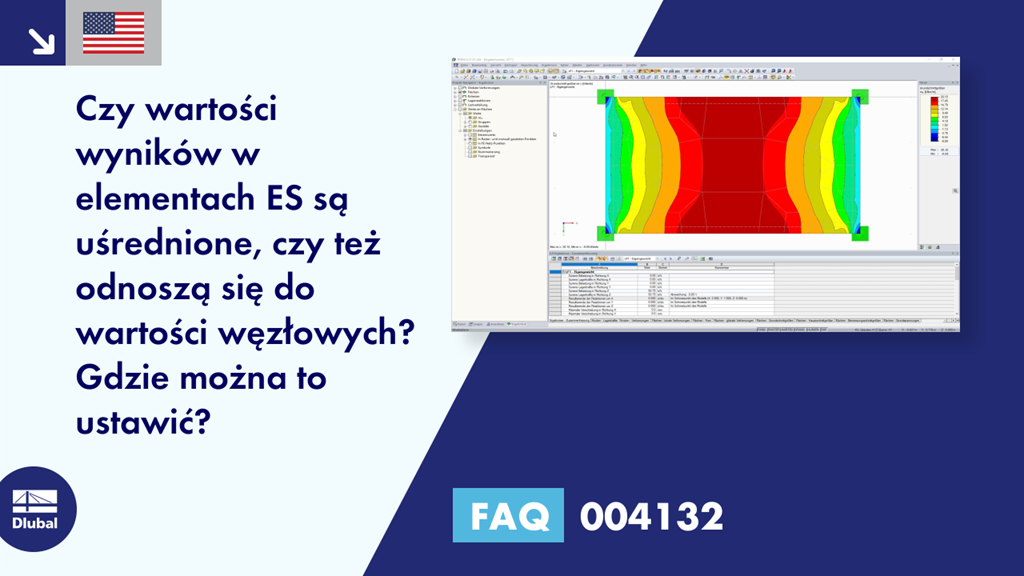

Czy wartości wyników w elementach ES są uśrednione, czy też odnoszą się do wartości węzłowych? Gdzie mogę to ustawić?
Odpowiedź:
Podczas wyświetlania wartości wyników „Wartości na powierzchniach“ rozróżnia się dwa rozróżnienia.
Wartości wyników są wyświetlane „W punktach rastra i punktach zdefiniowanych przez użytkownika” lub „W punktach siatki ES”.
Podczas wyświetlania ich „W punktach rastra i punktach zdefiniowanych przez użytkownika” wyniki są wyświetlane w odległości od punktów rastra.
Odległość punktów rastra jest właściwością powierzchni i może być kontrolowana w oknie dialogowym "Edytować powierzchnię".
Alternatywnie można wyświetlić wartości wyników „Na punktach siatki ES”.
Liczba punktów siatki ES zależy od wygenerowanego rozmiaru siatki ES.
Wyświetlanym gradientem kolorów można sterować za pomocą opcji „Rozkład sił wewnętrznych/naprężeń” w nawigatorze Wyświetlić. Zobacz najczęściej zadawane pytania poniżej.
