Pytanie:

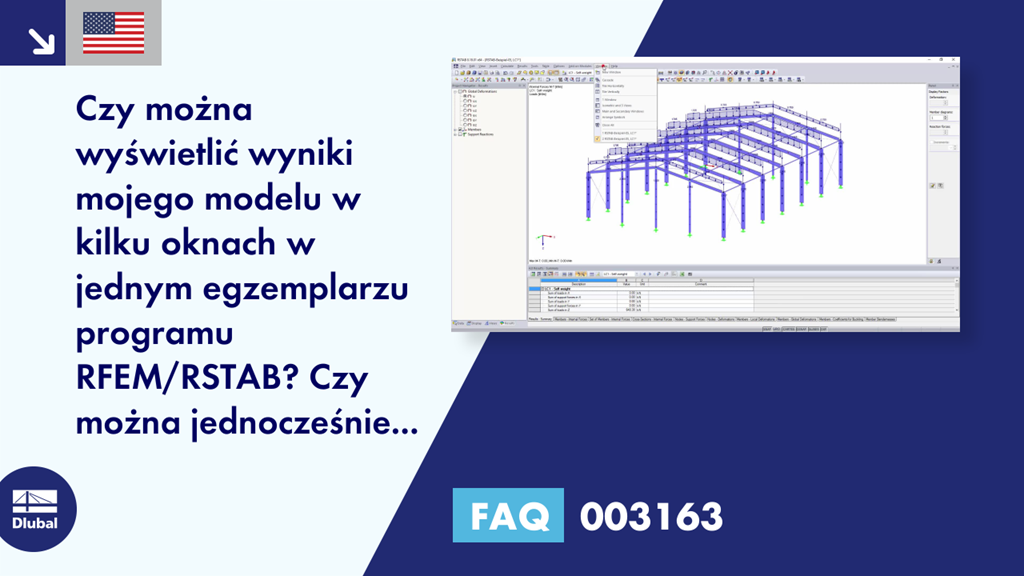

Czy mogę wyświetlić wyniki mojego modelu w kilku oknach w jednej instancji programu RFEM/RSTAB? Czy można jednocześnie wydrukować kilka grafik na stronie?

Odpowiedź:
Tak, jest. Wystarczy kliknąć "Okno" na pasku menu. Można tu wybrać różne rozmieszczenia okien (patrz rysunek 01). Funkcja ta umożliwia na przykład wyświetlanie różnych wyników modelu w przejrzysty sposób ułożonych w kilku mniejszych oknach.

Również w protokole wydruku można wydrukować kilka okienek, jak pokazano na ekranie (patrz Rysunek 02). Dzięki temu można wyświetlić kilka widoków w sposób zajmujący mało miejsca.
