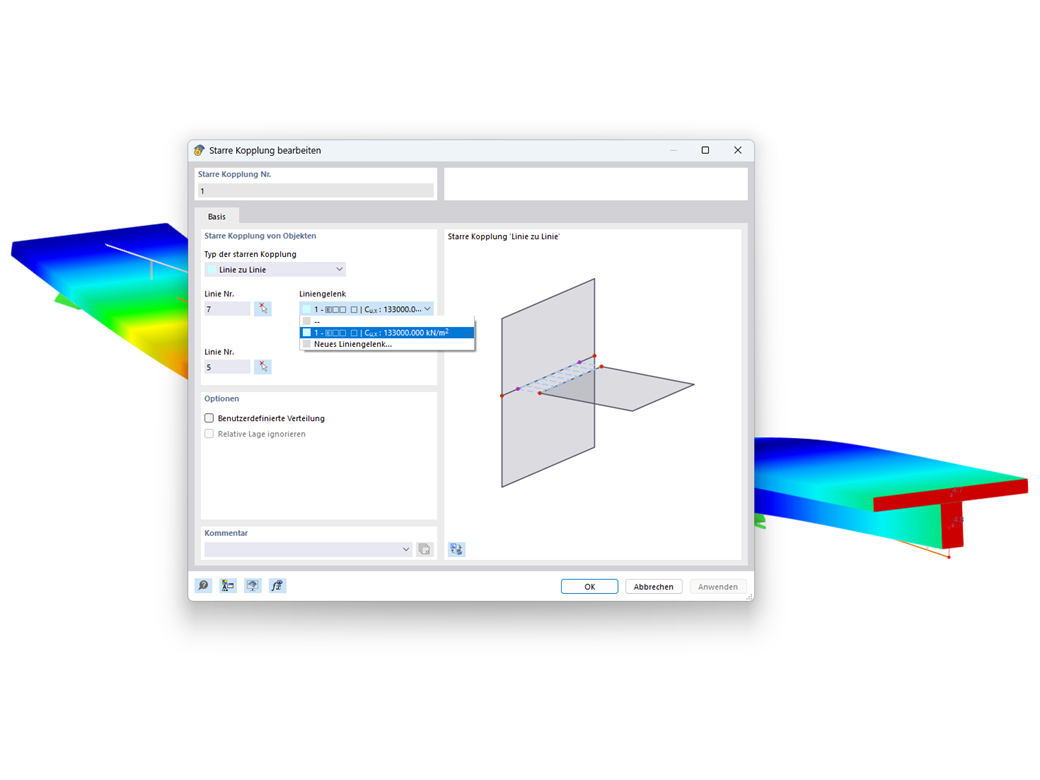

W przypadku połączeń sztywnych można zdefiniować przeguby liniowe. Pozwala to na przykład na półsztywne łączenie różnych elementów.
Czy mają Państwo jakieś pytania?
Ocena przemieszczenia kondygnacji w budynku jest kluczowa dla zapewnienia zadowalających parametrów konstrukcyjnych poprzez ograniczenie przemieszczenia kondygnacji. Nadmierne znoszenie może powodować niestateczność systemu i powodować uszkodzenia elementów niekonstrukcyjnych, takich jak ściany działowe. W tym artykule opisano procedurę wyznaczania przemieszczeń międzykondygnacyjnych zgodnie z ASCE 7-22 i rozszerzeniem Model budynku w programie RFEM 6.
Blachownica to ekonomiczny wybór w przypadku konstrukcji o dużych rozpiętościach. Blachownica o przekroju dwuteowym ma zazwyczaj głęboki środnik, aby zmaksymalizować jego nośność na ścinanie i rozstaw pasów, oraz cienki środnik, aby zminimalizować ciężar własny. Ze względu na duży stosunek wysokości do grubości (h/tw ) może być konieczne zastosowanie usztywnień poprzecznych w celu usztywnienia smukłości środnika.
Zrozumienie sztywności połączeń stalowych ma kluczowe znaczenie w projektowaniu konstrukcji. Połączenia są często traktowane jako połączenia sztywno lub sztywno przegubowe, co może prowadzić do ich nieekonomicznych lub nawet niebezpiecznych obliczeń. Dowiedz się, w jaki sposób program Dlubal Software' i rozszerzenie Połączenia stalowe pomagają weryfikować sztywność połączeń i nośność na zginanie, dzięki czemu obliczenia są bezpieczniejsze i bardziej ekonomiczne.
Z tego artykułu dowiesz się, jak modelować i wymiarować konstrukcje kablowe w programach RFEM 6 i RSTAB 9.
W generatorze obciążeń "Importować reakcję podporową" oprócz połączeń typu "Ręcznie" dostępny jest typ połączenia obiektu "Wolne obciążenia". Dzięki tej opcji nie trzeba ręcznie przydzielać reakcji podporowych do określonych węzłów i linii. Siły podporowe połączonego modelu są w tym wariancie przyłożone jako wolne obciążenia.
Za pomocą geometrii typu "Spline z minimalną krzywizną" można generować zakrzywione powierzchnie na podstawie węzłów kontrolnych w środku powierzchni.
Można to wykorzystać na przykład do modelowania powierzchni terenu.
Na wykresach wyników w punkcie powierzchni można po prostu wybrać węzły siatki w oknie graficznym, aby wyświetlić w tym punkcie szczegółowe wyniki.
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z połączeniami z szablonami programu oraz szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
