- Pełna integracja z RFEM/RSTAB poprzez import wszystkich istotnych danych i sił wewnętrznych
- Wymiarowanie prętów na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
- Analiza stateczności dla zwichrzenia i wyboczenia według metody pręta zastępczego lub analizy drugiego rzędu
- Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub teorii drugiego rzędu
- Dowolna konfiguracja czasu i prędkości zwęglania oraz dowolny wybór stron zwęglania do obliczeń odporności ogniowej
- Południowoafrykańska biblioteka materiałów i przekrojów
- Zdefiniowane przez użytkownika wprowadzanie przekrojów prostokątnych i okrągłych
- Optymalizacja przekroju z możliwością eksportu do RFEM/RSTAB
- Opcjonalny import długości efektywnych z modułów dodatkowych RSBUCK lub RF‑STABILITY
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników, w tym listy wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
- Uwzględnienie wpływu warunków wilgotności drewna
- Wizualizacja kryteriów obliczeniowych modelu RFEM/RSTAB
- Eksport danych do MS Excel
Graficzne przedstawienie wyników obliczeń z RF-/TIMBER SANS w RFEM | Funkcje
![Sztywności ścian drewnianych](/pl/webimage/049956/3836215/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![KB 001848 | Wymiarowanie słupów drewnianych zgodnie z normą NDS 2018 w RFEM 6](/pl/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
![KB 001825 | WebService i API do analizy etapów budowy](/pl/webimage/043728/3590317/pic_01-en.png?mw=512&hash=9652f38462e139ce7f4d8252eec22adc0c61c803)
![WebService i API C #zdjęcie na okładce](/pl/webimage/039826/3501825/Featureimage_english.png?mw=512&hash=155589b198d693fea6bf8f7eba4440f2e17d1638)
![Okno 1.8 Długości efektywne - Zbiory prętów](/pl/webimage/007022/1589667/000260-en-png-png.png?mw=512&hash=c4f879635064da814bf836e5123f3675e4b25ed3)
Podczas określania wytrzymałości przekroju, program RF-/TIMBER CSA analizuje rozciąganie i ściskanie wzdłuż włókien, zginanie, zginanie i rozciąganie/ściskanie, jak również ścinanie.
Elementy konstrukcyjne z możliwością wyboczenia i zwichrzenia są analizowane według metody pręta zastępczego, wówczas program rozpatruje ściskanie osiowe, zginanie wraz z lub bez siły ściskającej, jak również zginanie i rozciąganie. Ugięcie określane jest dla wewnętrznych przęseł i wsporników, a następnie porównywane z maksymalnymi dopuszczalnymi wartościami.
Oddzielne przypadki obliczeniowe umożliwiają elastyczną analizę wybranych prętów, zbiorów prętów i oddziaływań, a także dla poszczególnych analiz stateczności. Analiza stateczności, czas trwania obciążenia w warunkach pożaru, smukłość prętów i ugięcie graniczne mogą być dostosowywane zgodnie z potrzebami.
![Okno 1.1 Dane ogólne](/pl/webimage/007021/1589636/000259-en-png-png.png?mw=512&hash=d3d717195c0d04748155b4a2bba2f47c7cc53d4f)
Po otwarciu modułu należy wybrać pręty/zbiory prętów, przypadki obciążeń, kombinacje obciążeń lub kombinacji wyników dla obliczeń stanu granicznego nośności, stanu granicznego użytkowalności i odporności ogniowej. Materiały w RFEM/RSTAB są wstępnie ustawiane a następnie mogą być wprowadzone do RF‑/TIMBER SANS. Charakterystyki materiałowe zgodne z odpowiednimi normami zapisane są w bibliotece.
Podczas sprawdzania przekrojów można zdecydować, czy wartości obliczeniowe mają być określone normowo czy zdefiniowane przez użytkownika. Po sprawdzeniu przekroju, możliwe jest przypisanie klas trwania obciążenia, wpływu temperatury i warunków wilgotności drewna.
Do analizy odkształceń niezbędne jest ustalenie długości odniesienia odpowiednich prętów i zbiorów prętów. Można też uwzględnić wygięcie w danym kierunku, wygięcie wstępne czy typ belki.
W przypadku obliczeń odporności ogniowej można zdefiniować strony zwęglenia pręta lub zbioru prętów.

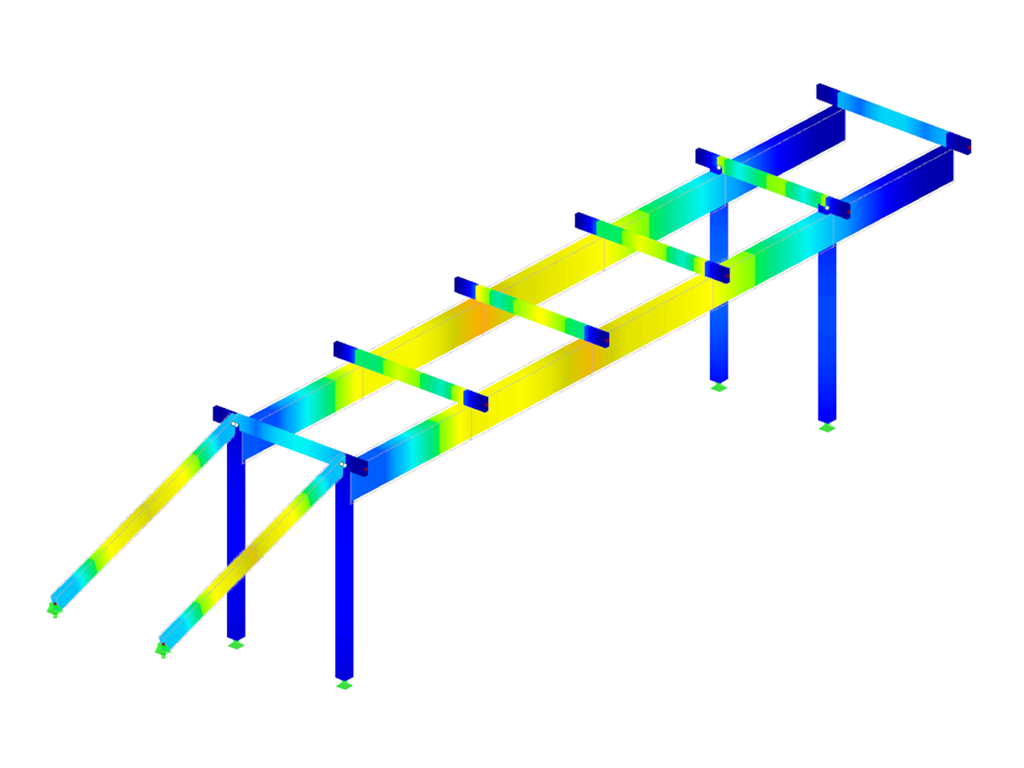

![Moduł dodatkowy RF-/TIMBER SANS dla programu RFEM/RSTAB | Wymiarowanie prętów drewnianych zgodnie z SANS 10163 (norma południowoafrykańska)](/pl/webimage/002925/2989755/Übergang.png?mw=512&hash=e823e0710eb15a800d64f65987340af6df414793)
