При расчете несущей способности сечений выполняется анализ растяжения и сжатия вдоль волокон, изгиба, изгиба с растяжением/сжатием, а также прочности на сдвиг от поперечной силы.
Если элементы конструкций с риском потери устойчивости рассчитаны по методу эквивалентного стержня, то программа учитывает осевое сжатие, изгиб со сжимающей силой или без нее, а также изгиб и растяжение. Прогиб внутренних пролетов и консолей сопоставляется с максимально допустимыми прогибами.
Отдельные расчетные случаи позволяют гибко выполнить расчет выбранных стержней, блоков стержней и воздействий, а также индивидуально проверить их на устойчивость. такие как расчет на устойчивость, продолжительность нагрузки при пожаре, гибкость стержней и предельные прогибы, могут быть скорректированы по желанию.
![Окно 1.1 Основные данные](/ru/webimage/007021/1589638/000259-en-png-png.png?mw=512&hash=d3d717195c0d04748155b4a2bba2f47c7cc53d4f)
После начала работы в модуле, необходимо выбрать стержни/блоки стержней, загружения, сочетания нагрузок и расчетные сочетания, которые будут учитываться в расчете на предельные состояния по несущей способности и пригодности к эксплуатации, и в расчете на огнестойкость. Материалы из RFEM/RSTAB заданы по умолчанию, но они могут быть изменены в RF-/TIMBER SANS. Характеристики материалов из соответствующих норм включены в базу данных материалов.
При проверке сечений можно решить, будут ли учитываться сечения, выбранные в RFEM/RSTAB или модифицированные сечения. Также можно учесть классы длительности нагрузки, условия влажности при эксплуатации и условия обработки древесины.
Для расчета деформаций необходимо указать расчетные длины соответствующих стержней и блоков стержней. Кроме того, можно учесть направление прогиба, строительный подъем и тип балки.
При расчете на огнестойкость вы можете задать стороны обжигания стержня или блока стержней.

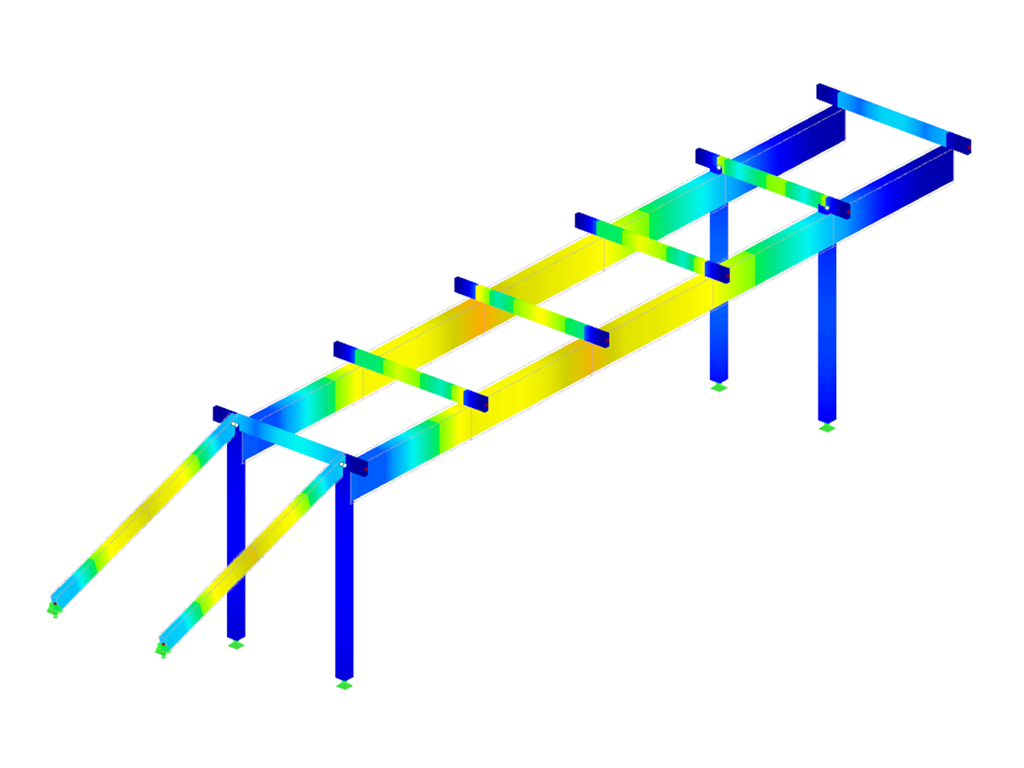

![Дополнительный модуль RF-/TIMBER SANS к RFEM/RSTAB | Расчет деревянных стержней по SANS 10163 (южноафриканские нормы)](/ru/webimage/002925/2989755/Übergang.png?mw=512&hash=e823e0710eb15a800d64f65987340af6df414793)
- Полная интеграция в RSTAB с импортом всей соответствующей информации и внутренних сил
- Расчет стержней и неразрезных стержней на растяжение, сжатие, изгиб, сдвиг и комбинированные внутренние силы
- Расчет на устойчивость при изгибе и продольном изгибе с кручением по методу эквивалентного стержня или нелинейным расчетом
- Расчет по предельным состояниям по пригодности к эксплуатации методом ограничения деформаций
- Свободная настройка времени и скорости обугливания, а также выбор сторон обугливания для расчёта на огнестойкость
- Южно-африканская библиотека материалов и библиотека сечений
- Пользовательский ввод прямоугольных и круглых сечений
- Оптимизация сечений с возможностью переноса в RSTAB
- Оптимальный импорт приведенных длин из дополнительного модуля RSBUCK или RF-STABILITY
- Подробная документация результатов, включая ссылки на формулы используемого норматива
- Различные возможности фильтрации и организации результатов, включая результаты, перечисленные по стержням, сечениям, x-разрезам или загружениям/сочетаниям нагрузок/расчетным сочетаниям
- Учет влияния условий влажности древесины
- Визуализация критерия расчета на модели RFEM/RSTAB
- Экспорт данных в MS Excel
![Графическое отображение результатов расчета RF-/TIMBER SANS в RFEM](/ru/webimage/007023/1589701/000261-en-png-png.png?mw=512&hash=54b582f1ac2feb0d6823eebbd915a2458cc03536)
После завершения расчета, модуль отображает результаты в наглядных таблицах результатов. Могут быть включены все промежуточные значения (например, определяющие внутренние силы, поправочные коэффициенты и т.д.), что делает расчет более прозрачным. Результаты упорядочены по загружениям, сечениям, стержням и блоками стержней.
Если расчет выполнить не удалось, соответствующие сечения могут быть изменены в процессе оптимизации. Также возможна передача оптимизированных сечений в RFEM/RSTAB для выполнения нового расчета.
Расчетное соотношение в модели RFEM/RSTAB представлено различными цветами. Таким образом, можно быстро определить критические или малозагруженные области сечений. Кроме того, возможность подробного анализа обеспечивают диаграммы результатов, изображенные на стержне или блоке стержней.
В дополнение к изображенным в таблицах исходным данным и результатам, включая подробности расчета, вы можете добавить в протокол результатов всю графику. Таким образом, гарантируется четкая и наглядная документация. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов.
