- Wymiarowanie prętów na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
- Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub analizy drugiego rzędu
- Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub teorii drugiego rzędu
- Dowolna konfiguracja czasu i prędkości zwęglania oraz dowolny wybór stron zwęglania do obliczeń odporności ogniowej
- Swobodne ustalenie szybkości zwęglania, czasu oraz stron narażonych na działanie ognia przy obliczaniu odporności ogniowej
- Kanadyjska baza materiałów i biblioteka przekrojów
- Zdefiniowane przez użytkownika wprowadzanie przekrojów prostokątnych i okrągłych
- Automatyczna optymalizacja przekrojów
- Możliwość importowania długości wyboczeniowych z modułu dodatkowego RF-STABILITY/RSBUCK
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników
- Uwzględnienie wpływu warunków wilgotności drewna
- Wizualizacja kryterium obliczeniowego na modelu w programie RFEM/RSTAB
- Eksport danych do MS Excel
- Jednostki metryczne i imperialne
RF-/TIMBER CSA | Funkcje
![Wynikające z tego odkształcenie w programie RSTAB](/pl/webimage/010325/3043706/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Model konstrukcyjny](/pl/webimage/014639/2977174/Modell_für_Token_!!!_Nicht_zum_Download_anbieten!!!.png?mw=512&hash=31c7d34a75105e3a5d172f880205e0eb09a465be)
![Wymiary drewnianego słupa i przekroju CSA](/pl/webimage/011287/2536714/en-01.png?mw=512&hash=0f6a832a42898519c18e7d6c13730f95283e0a63)
![Siły oddziałujące na ścianę](/pl/webimage/011716/2448188/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Detaileinstellungen Stabilität](/pl/webimage/007016/1589512/000252-en-png.png?mw=512&hash=a421b6f034de7fc3f24608b21e13038e87b3da58)
Obliczenia nośności przekroju obejmują analizę rozciągania i ściskania wzdłuż włókien, zginania, zginania i rozciągania/ściskania oraz wytrzymałości na ścinanie.
Elementy konstrukcyjne z możliwością wyboczenia i zwichrzenia są analizowane według metody pręta zastępczego i uwzględniane są systematyczne ściskanie osiowe, zginanie z lub bez siły ściskającej oraz zginanie i rozciąganie. Ugięcie wewnętrznych przęseł i wsporników jest porównywane z maksymalnym dopuszczalnym ugięciem.
Oddzielne przypadki obliczeniowe umożliwiają elastyczną analizę stateczności prętów, zbiorów prętów i obciążeń.
Parametry istotne dla obliczeń, takie jak analiza stateczności, czas trwania obciążenia w warunkach pożaru, smukłość prętów i ugięcie graniczne, można dostosowywać zgodnie z potrzebami.
![Okno 1.1 Dane ogólne](/pl/webimage/007015/1589494/000251-en-png.png?mw=512&hash=34e12d37ebd21529a18bda5e5a27b1dfb324f874)
Po otwarciu modułu należy wybrać pręty/zbiory prętów, przypadki obciążeń, kombinacje obciążeń lub kombinacje wyników dla obliczeń stanu granicznego nośności i użytkowalności. Materiały z programu RFEM/RSTAB są wstępnie ustawione i można je dostosować w RF-/TIMBER CSA. Charakterystyki materiałowe zgodne z odpowiednimi normami zapisane są w bibliotece.
Podczas sprawdzania przekrojów można określić, czy uwzględniany jest przekrój wybrany w programie RFEM/RSTAB, czy przekrój zmodyfikowany. Następnie można zdefiniować klasy trwania obciążenia, warunki wilgotnościowe oraz obróbkę drewna.
Do analizy deformacji wymagane są długości referencyjne odpowiednich prętów i zbiorów prętów. Ponadto można zdefiniować określony kierunek ugięcia, wygięcie wstępne i typ belki.
W przypadku obliczeń odporności ogniowej można zdefiniować strony zwęglenia pręta lub zbioru prętów.

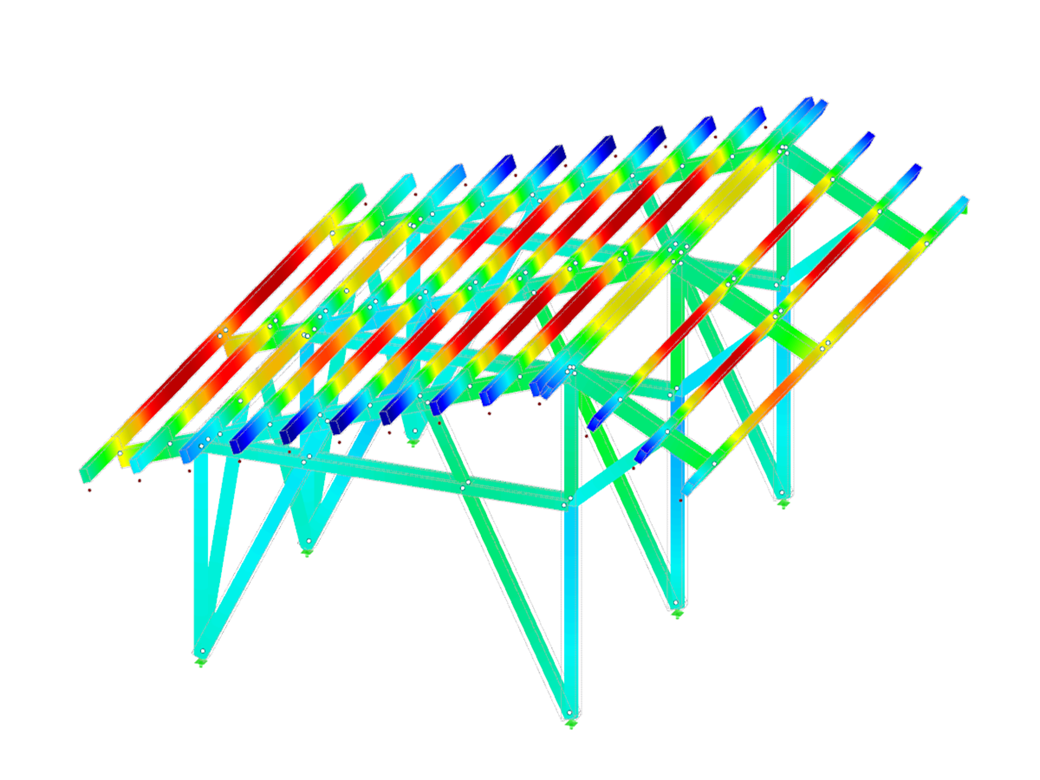

![RFEM/RSTAB-Zusatzmodul RF-/HOLZ CSA | Bemessung von Stäben aus Holz nach CSA 086 (kanadische Norm)](/pl/webimage/002923/2989579/Canadian_timber_framework.png?mw=512&hash=4e4bd705db96f46ae7edcfbde95811173b6ddbbd)
- Wymiarowanie prętów na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
- Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub analizy drugiego rzędu
- Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub teorii drugiego rzędu
- Dowolna konfiguracja czasu i prędkości zwęglania oraz dowolny wybór stron zwęglania do obliczeń odporności ogniowej
- Swobodne ustalenie szybkości zwęglania, czasu oraz stron narażonych na działanie ognia przy obliczaniu odporności ogniowej
- Kanadyjska baza materiałów i biblioteka przekrojów
- Zdefiniowane przez użytkownika wprowadzanie przekrojów prostokątnych i okrągłych
- Automatyczna optymalizacja przekrojów
- Możliwość importowania długości wyboczeniowych z modułu dodatkowego RF-STABILITY/RSBUCK
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników
- Uwzględnienie wpływu warunków wilgotności drewna
- Wizualizacja kryterium obliczeniowego na modelu w programie RFEM/RSTAB
- Eksport danych do MS Excel
- Jednostki metryczne i imperialne
![3D-Rendering mit Ausnutzungsgrad](/pl/webimage/007017/1589530/000253-en-png-png.png?mw=512&hash=8238f92080fb056fe713c67defe14e7032c91425)
Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych tabelach. Aby obliczenia były bardziej przejrzyste, można uwzględnić wszystkie wartości pośrednie (np. decydujące siły wewnętrzne, współczynniki korekcyjne itp.). Wyniki są posortowane według przypadków obciążenia, przekrojów, zbiorów prętów i prętów. Jeżeli analiza nie powiedzie się, przekroje, których to dotyczy, można zmodyfikować w procesie optymalizacji.
Stopień wykorzystania jest przedstawiony na modelu w programie RFEM/RSTAB za pomocą kolorów. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane. Dokładną ocenę zapewniają wykresy wyników wyświetlane na pręcie lub zbiorze prętów.
Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
