Praca z modułem RF-/STEEL NBR
W module RF-STEEL NBR wybiera się najpierw pręty i zbiory prętów, które mają zostać obliczone, a następnie przypadki obciążeń, kombinacje obciążeń i wyników.
W dalszych krokach można dostosować wstępnie zdefiniowane ustawienia dla bocznych podpór pośrednich i długości efektywnych.
Pierwsza tabela przedstawia maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku, grupy i kombinacji obciążeń.
Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Wszystkie wyniki pośrednie wzdłuż prętów można wyświetlić w dowolnym miejscu. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.
Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
Dane dotyczące materiału, obciążeń i kombinacji obciążeń muszą zostać wprowadzone w programie RFEM/RSTAB zgodnie z założeniami obliczeniowymi określonymi w normie brazylijskiej ABNT NBR 8800:2008. Biblioteka materiałów programu RFEM/RSTAB zawiera już odpowiednie materiały.
W module RF-STEEL NBR wybiera się najpierw pręty i zbiory prętów, które mają zostać obliczone, a następnie przypadki obciążeń, kombinacje obciążeń i wyników.
- W dalszych krokach można dostosować wstępnie zdefiniowane ustawienia dla bocznych podpór pośrednich i długości efektywnych.
- Obliczenia na rozciąganie, ściskanie, zginanie, ścinanie, kombinację sił wewnętrznych i skręcanie
- Analiza stateczności dla wyboczenia giętnego, wyboczenia skrętnego i zwichrzenia
- Możliwość zastosowania oddzielnych podpór bocznych do belek

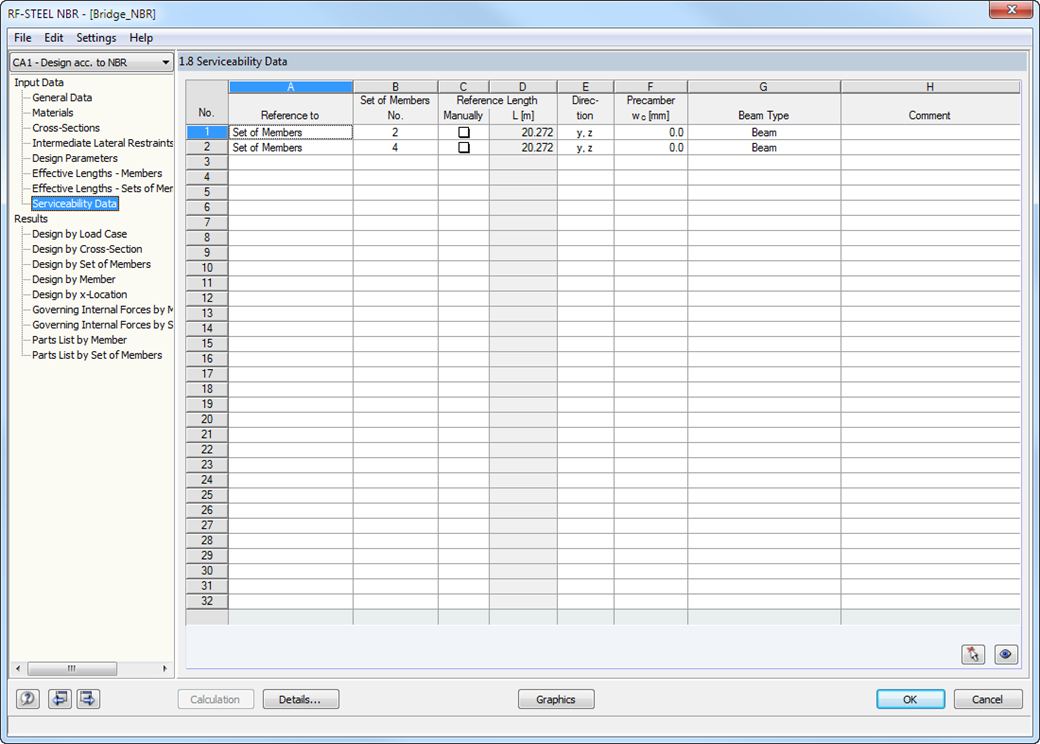

- Analiza deformacji (użytkowalność)
- Optymalizacja przekroju
- Szeroki wybór przekrojów, takich jak dwuteowniki walcowane, ceowniki, przekroje zamknięte prostokątne, kątowniki, teowniki. Przekroje spawane: Dwuteowe (symetryczne i asymetryczne względem mocnej osi), ceowniki (symetryczne względem mocnej osi), prostokątne przekroje zamknięte (symetryczne i asymetryczne względem mocnej osi), kątowniki, rury okrągłe i pręty okrągłe
- Przejrzyście ułożone tabele wyników
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników, w tym wyświetlanie wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
- Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
- Wykaz części z parametrami masy i masy
- Pełna integracja z programem RFEM/RSTAB
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z dużą liczbą połączeń między programami, w tym szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
