- Obliczenia na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
- Analiza stateczności dla wyboczenia giętnego i zwichrzenia
- Automatyczne określanie współczynników stateczności zgodnie z załącznikami E, F i G
- Możliwość zastosowania oddzielnych podpór bocznych do belek
- Automatyczna kontrola smukłości części przekroju poddanych ściskaniu
- Analiza deformacji (użytkowalność)
- Optymalizacja przekroju
- Szeroki wybór przekrojów, takich jak dwuteowniki walcowane, ceowniki, przekroje zamknięte prostokątne, kątowniki, teowniki. Przekroje spawane: Dwuteowe (symetryczne i asymetryczne względem mocnej osi), ceowniki (symetryczne względem mocnej osi), prostokątne przekroje zamknięte (symetryczne i asymetryczne względem mocnej osi), kątowniki, rury okrągłe i pręty okrągłe
- Przejrzyście ułożone tabele wyników
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników, w tym wyświetlanie wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
- Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
- Wykaz części z parametrami masy i masy
- Pełna integracja z programem RFEM/RSTAB
RF-/STEEL SP | Funkcje
![Wprowadzenie utwierdzenia pośredniego w środku pręta 1](/pl/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![KB 001875 | AISC 341-22 Wymiarowanie pręta zginającego w RFEM 6](/pl/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![KB 001761 | ...](/pl/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![KB 001767 | AISC 341-16 Wymiarowanie prętów zginających w RFEM 6](/pl/webimage/034944/3400296/11.png?mw=512&hash=34cee10711e3f971f820be435910cf1365277cb9)
![Nachweise lastfallweise](/pl/webimage/007122/1592177/000196-en-png.png?mw=512&hash=36f05b69f4ce2cdbf705af40d951069dc66aba37)
Pierwsza tabela przedstawia maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku, grupy i kombinacji obciążeń.
Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Wszystkie wyniki pośrednie wzdłuż prętów można wyświetlić w dowolnym miejscu. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.
Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
![Gebrauchstauglichkeitsparameter](/pl/webimage/007121/1592154/000195-en-png.png?mw=512&hash=c91f0c67a8e99b6f3ddadf61d594a1024aca1004)
Dane dotyczące materiału, obciążeń i kombinacji obciążeń muszą zostać wprowadzone w programie RFEM/RSTAB zgodnie z założeniami obliczeniowymi określonymi w normie SP 16.13330.2011. Biblioteka materiałów programu RFEM/RSTAB zawiera już odpowiednie materiały.
W module RF-/STEEL SP wybiera się najpierw pręty i zbiory prętów, które mają zostać obliczone, a także przypadki obciążeń, kombinacje obciążeń i kombinacje wyników.

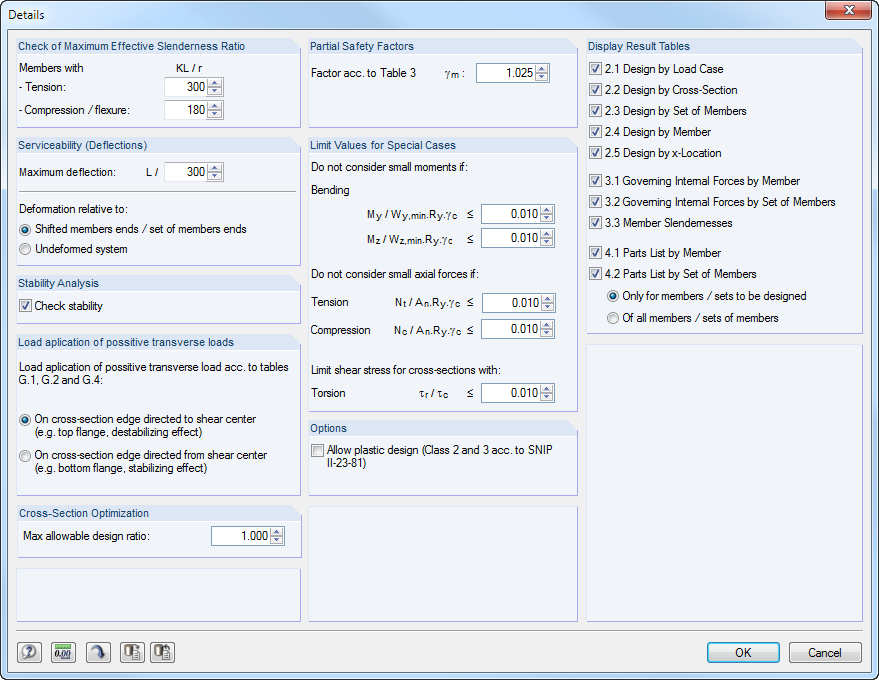

W dalszych krokach można dostosować wstępnie zdefiniowane ustawienia dla bocznych podpór pośrednich i długości efektywnych.
![Detaileinstellungen zur Bemessung](/pl/webimage/007120/1592129/000194-en-png-png.png?mw=512&hash=3daa3c799fd2ef60d5f6508f30e461a83d13686e)
- Obliczenia na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
- Analiza stateczności dla wyboczenia giętnego i zwichrzenia
- Automatyczne określanie współczynników stateczności zgodnie z załącznikami E, F i G
- Możliwość zastosowania oddzielnych podpór bocznych do belek
- Automatyczna kontrola smukłości części przekroju poddanych ściskaniu
- Analiza deformacji (użytkowalność)
- Optymalizacja przekroju
- Szeroki wybór przekrojów, takich jak dwuteowniki walcowane, ceowniki, przekroje zamknięte prostokątne, kątowniki, teowniki. Przekroje spawane: Dwuteowe (symetryczne i asymetryczne względem mocnej osi), ceowniki (symetryczne względem mocnej osi), prostokątne przekroje zamknięte (symetryczne i asymetryczne względem mocnej osi), kątowniki, rury okrągłe i pręty okrągłe
- Przejrzyście ułożone tabele wyników
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników, w tym wyświetlanie wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
- Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
- Wykaz części z parametrami masy i masy
- Pełna integracja z programem RFEM/RSTAB
![Funkcja 002820 | Graniczne odkształcenie plastyczne dla spoin](/pl/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W konfiguracji granicznej dla wymiarowania połączenia stalowego istnieje możliwość modyfikacji granicznego odkształcenia plastycznego dla spoin.
