Wykresy obliczeń w RFEM 6 i RSTAB 9

Jak otworzyć wykresy obliczeń po obliczeniach w programie RFEM 6 lub RSTAB 9?

Odpowiedź:

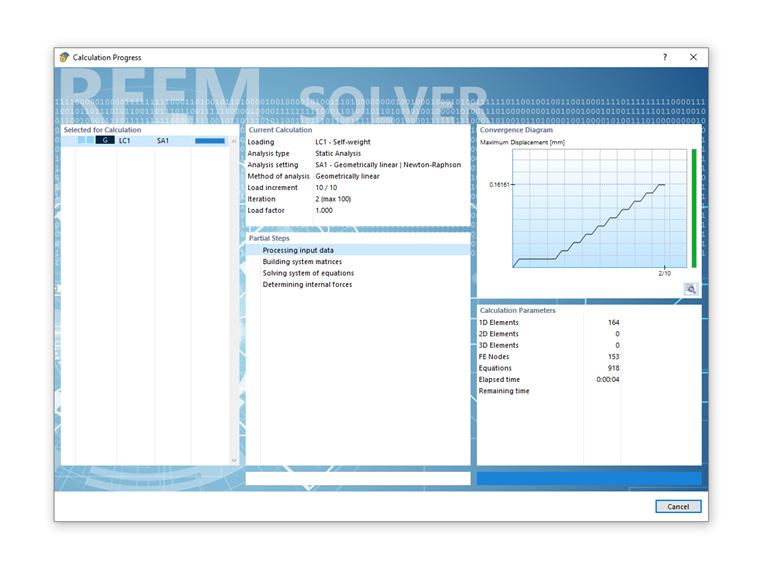

Podczas obliczeń wykres zbieżności jest wyświetlany w oknie solwera programów RFEM 6 i RSTAB 9 (patrz Rysunek 01).

FAQ 005353 | Jak otworzyć wykresy obliczeniowe w programie RFEM 6 lub RSTAB 9 po pomyślnym zakończeniu obliczeń?
1 RFEM 6 | Okno solwera

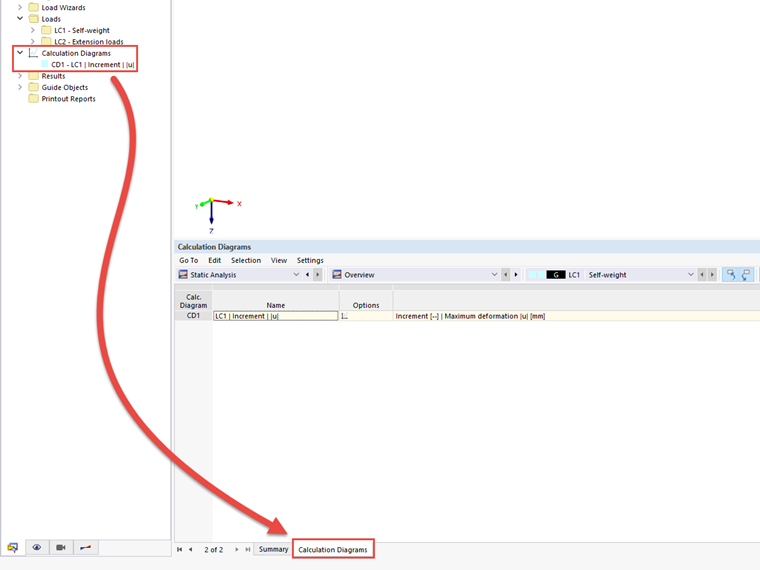

Wprowadzono nową grupę główną do wstawiania i edycji takich wykresów obliczeniowych. Sie finden diese im Daten-Navigator unterhalb der Gruppe 'Lasten'. In den Ergebnistabellen lassen sich die Berechnungsdiagramme ebenfalls aufrufen, sofern Sie welche definiert haben (siehe Bild 02).

FAQ 005353 | Jak otworzyć wykresy obliczeniowe w programie RFEM 6 lub RSTAB 9 po pomyślnym zakończeniu obliczeń?
2 Po zdefiniowaniu wykresów obliczeniowych można je również otworzyć w tabelach wynikowych.

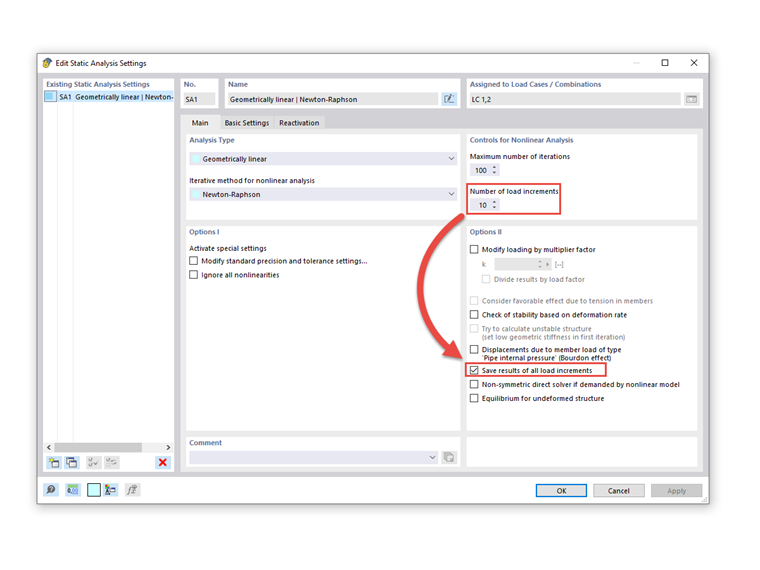

Wenn Sie einen Lastfall oder eine Kombination über mehrere Laststufen berechnen, aktivieren Sie in den Statikanalyse-Einstellungen zusätzlich das Speichern der Ergebnisse aller Laststufen (siehe Bild 03). Anderenfalls werden im Berechnungsdiagramm nur die Ergebnisse des höchsten Inkrements angezeigt.

FAQ 005353 | Jak otworzyć wykresy obliczeniowe w programie RFEM 6 lub RSTAB 9 po pomyślnym zakończeniu obliczeń?
3 Zapisz wyniki dla wszystkich poziomów obciążenia w ustawieniach analizy statyczno-wytrzymałościowej

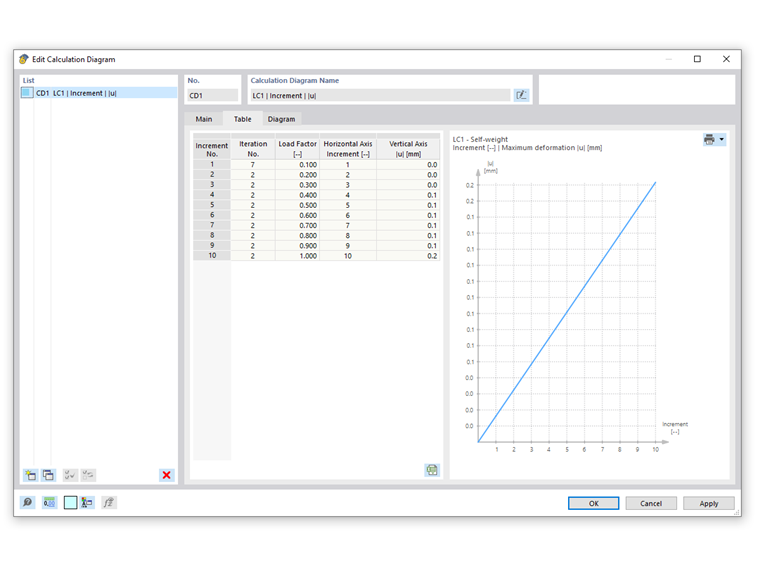

Okno dialogowe "Edytuj wykres obliczeń" pokazano na Rys. 04.

FAQ 005353 | Jak otworzyć wykresy obliczeń w programie RFEM 6 lub RSTAB 9 po zakończeniu obliczeń?
4 Okno dialogowe 'Edytuj wykres obliczeń'

;
