Odpowiedź:
Momenty skręcające są pomijane poprzez zastosowanie wartości granicznych dla szczególnych przypadków w ramach odpowiedniej konfiguracji obliczeniowej dla stanu granicznego nośności, patrz rysunek.
Pominięcie skręcania

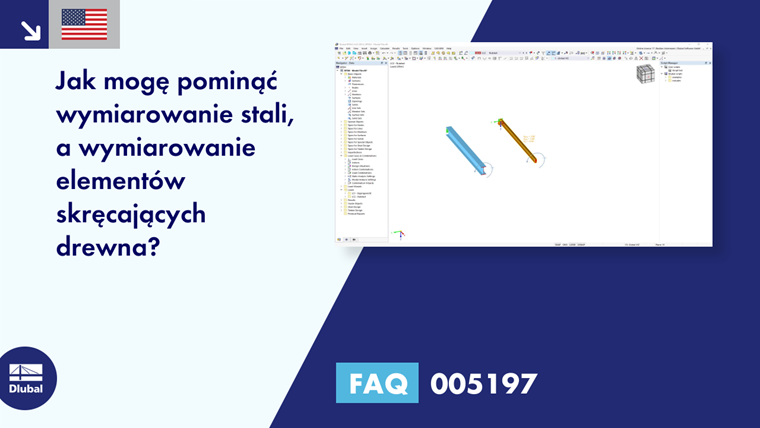

Jak mogę pominąć skręcanie w konstrukcji stalowej i drewnianej?
