Odpowiedź:

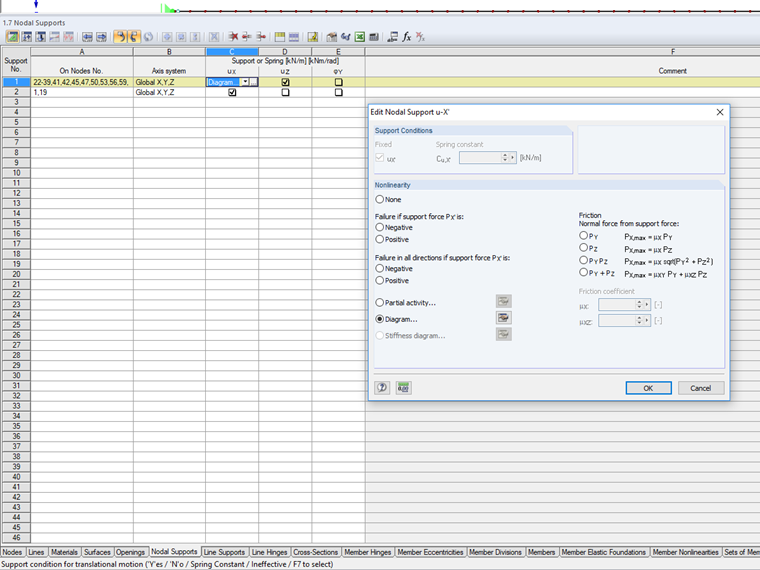

Podporę nieliniową można zdefiniować za pomocą przycisku „Edytować” […] w tabeli 1.7.
Pytanie
Czy mogę zdefiniować podpory nieliniowe przy użyciu tabel?
