Podczas otwierania pliku RSTAB 8 zawierającego przeguby nożycowe w programie RFEM 5, otrzymuję komunikat o błędzie, że nie można poprawnie zaimportować przegubów nożycowych. Na czym polega problem?

Q: Podczas otwierania pliku RSTAB 8 zawierającego przeguby nożycowe w programie RFEM 5, otrzymuję komunikat o błędzie, że nie można poprawnie zaimportować przegubów nożycowych. Na czym polega problem?

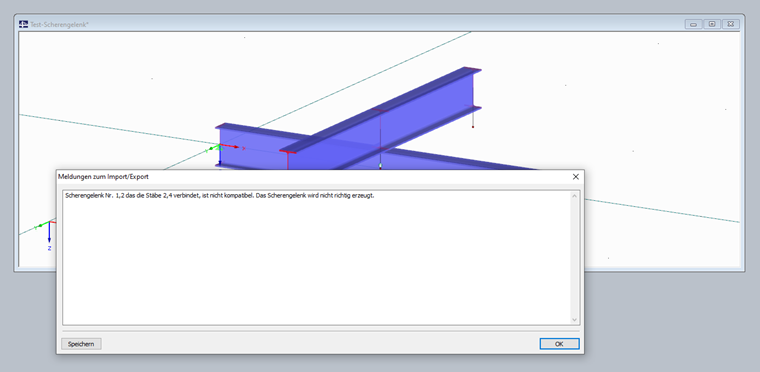

Proszę sprawdzić definicję przegubów widełkowych w pliku RSTAB 8.Damit die Funktion des Scherengelenks ordnungsgemäß berücksichtigt werden kann, muss an den Stabenden der beiden Stäbe, die sich an einem Knoten "berühren", das Scherengelenk desselben Typs angegeben sein. Ist dies nicht der Fall, erhalten Sie die beschriebene Fehlermeldung. Die beschriebene Fehlermeldung soll verhindern, dass Probleme bei der Berechnung entstehen: Die Struktur könnte aufgrund der fehlerhaften Gelenkdefinition (bereits in RSTAB 8) instabil werden.Das Problem sollte also entweder bereits in der RSTAB 8-Datei oder dann im RFEM-Modell nach dem Import behoben werden.

Question

Podczas otwierania pliku RSTAB 8 zawierającego przeguby nożycowe w programie RFEM 5, otrzymuję komunikat o błędzie, że nie można poprawnie zaimportować przegub&#243;w nożycowych. Na czym polega problem?

Accepted Answer

Proszę sprawdzić definicję przegub&#243;w widełkowych w pliku RSTAB 8.Damit die Funktion des Scherengelenks ordnungsgem&#228;&#223; ber&#252;cksichtigt werden kann, muss an den Stabenden der beiden St&#228;be, die sich an einem Knoten "ber&#252;hren", das Scherengelenk desselben Typs angegeben sein. Ist dies nicht der Fall, erhalten Sie die beschriebene Fehlermeldung.              Die beschriebene Fehlermeldung soll verhindern, dass Probleme bei der Berechnung entstehen: Die Struktur k&#246;nnte aufgrund der fehlerhaften Gelenkdefinition (bereits in RSTAB 8) instabil werden.Das Problem sollte also entweder bereits in der RSTAB 8-Datei oder dann im RFEM-Modell nach dem Import behoben werden.

Przegub widełkowy
