Pytanie

Jak wprowadzić/wyszukać następujący przekrój "I‑PAR 700/135/6.6/10.2/15" w bibliotece przekrojów?


Odpowiedź:

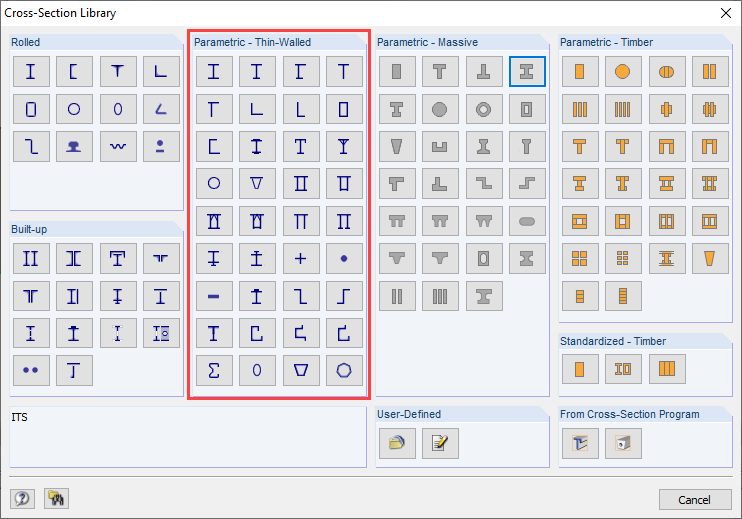

Ten przekrój jest sparametryzowanym przekrojem dwuteowym. Można to wprowadzić do biblioteki przekrojów. Oprócz parametrycznych przekrojów cienkościennych (patrz rys. 01), które zazwyczaj wymagają informacji o spoinie, parametryzowane przekroje są zorientowane zgodnie z przekrojami walcowanymi.

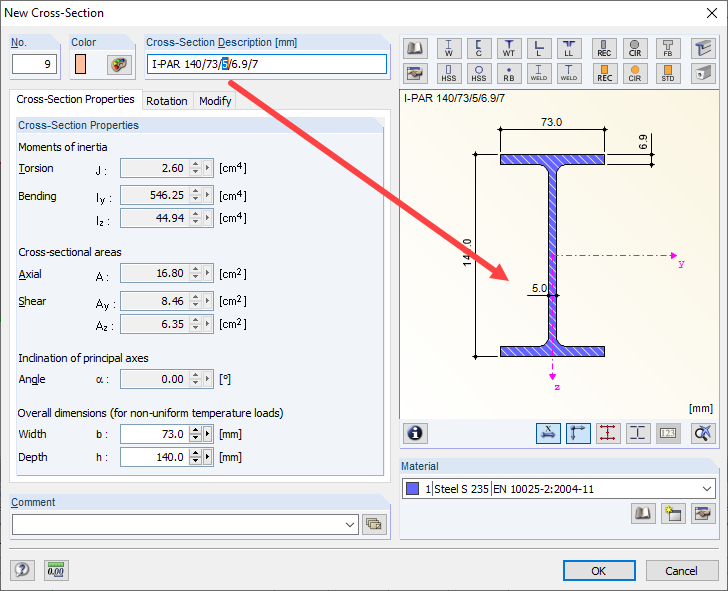

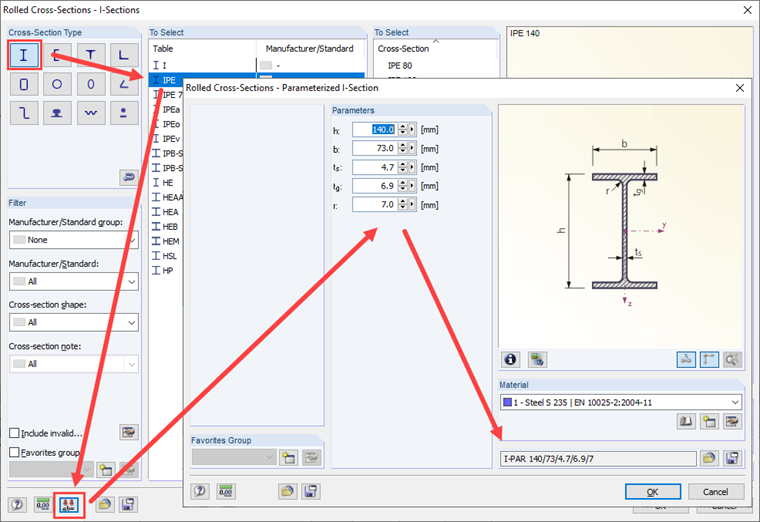

Dla niektórych przekrojów walcowanych możliwa jest parametryzacja (patrz rys. 02). Umożliwia to na przykład zdefiniowanie parametrów dla promienia zaokrąglenia, grubości pasa i grubości środnika. Aby uniknąć otwierania graficznego interfejsu użytkownika parametrów przekroju w przypadku zmian, możliwe jest również dostosowanie wymiarów przekroju bezpośrednio w polu tekstowym przekroju. W przypadku modyfikacji przekrój zostanie natychmiast zaktualizowany w tle.


;
