Pytanie
Jak mogę zmienić dopuszczalne zakresy grubości dla materiału w RF-/ALUMINIUM lub RF-/STEEL EC3?
Odpowiedź:

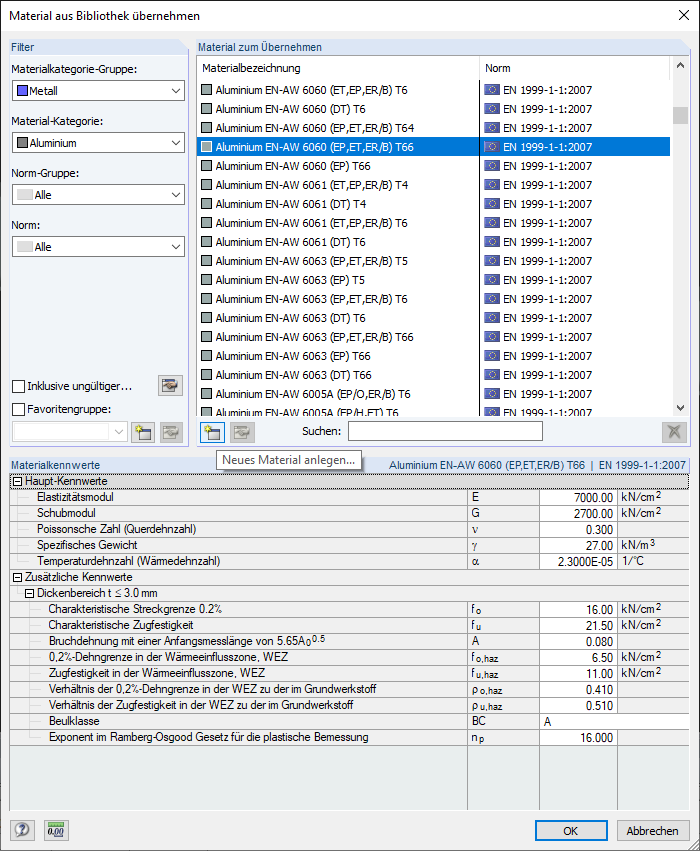

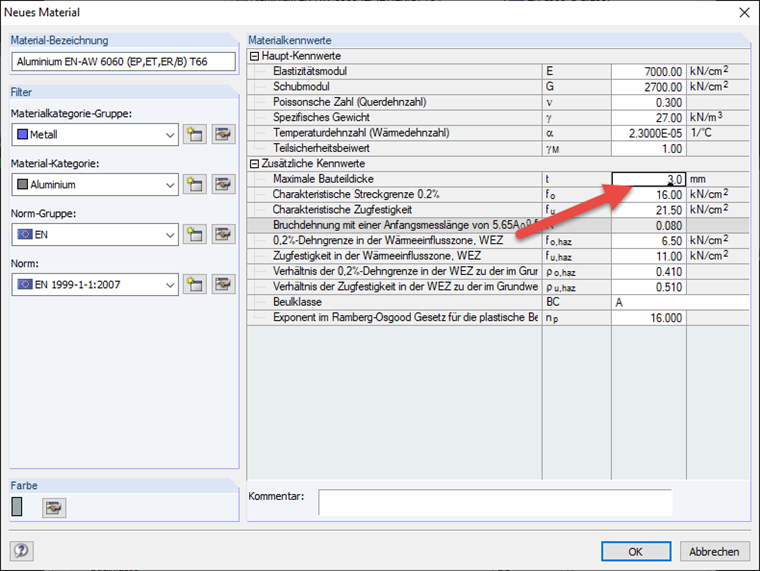

We wspomnianych modułach dodatkowych nie można modyfikować limitów. Można jednak utworzyć nowy materiał ze zmodyfikowanymi granicami na podstawie żądanego materiału. Rysunek 01 przedstawia okno dialogowe biblioteki materiałów. Tutaj należy wybrać odpowiedni materiał podłoża i kliknąć przycisk "Utwórz nowy materiał...". W poniższym oknie dialogowym można nadać nową nazwę materiałowi i zmienić wszystkie parametry materiału.
Czy mają Państwo jakieś pytania?
