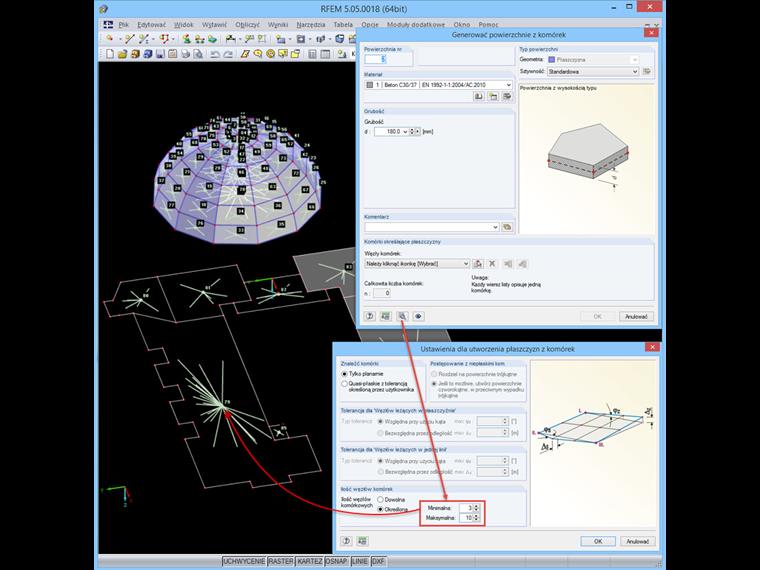

Program automatycznie wykrywa zarysy zamknięte liniami prostymi i umożliwia ich uzupełnienie o powierzchnie pojedynczo lub poprzez narysowanie ramki wyboru.
W przypadku powierzchni z wieloma punktami narożnymi w ustawieniach szczegółowych należy zwiększyć maksymalną liczbę węzłów komórek.
