Budynek biurowy Innovspace w Stirrup, Francja

Projekt INNOVESPACE Sautron powstał z myślą o firmach z regionu Nantes, jako część programu poświęconego rozwojowi przestrzeni biurowej. Wieloletni klient Dlubal Software, firma budowlana GH - Girard Hervouet, była odpowiedzialna za całość prac budowlanych, obejmujących szkielet, dach, okładziny i elementy metalowe.

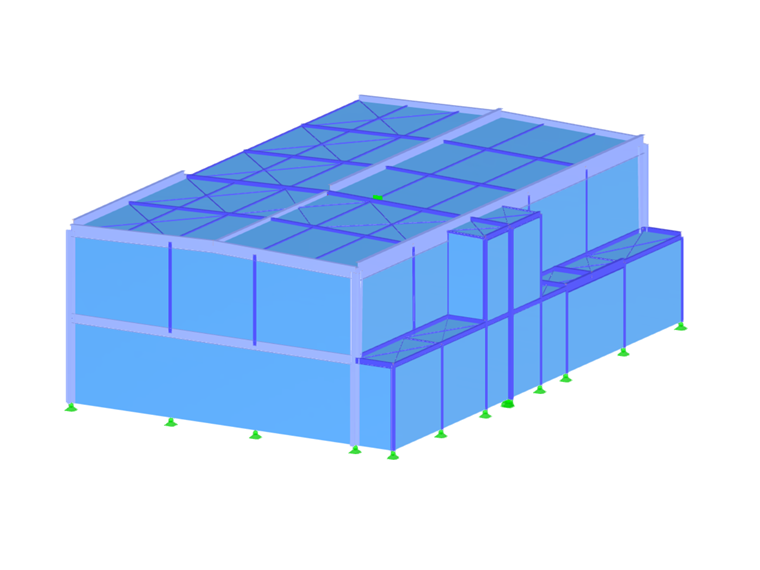

Model 005085 | Budynek biurowy Innovspace
152x
Budynek biurowy INNOVEFACE

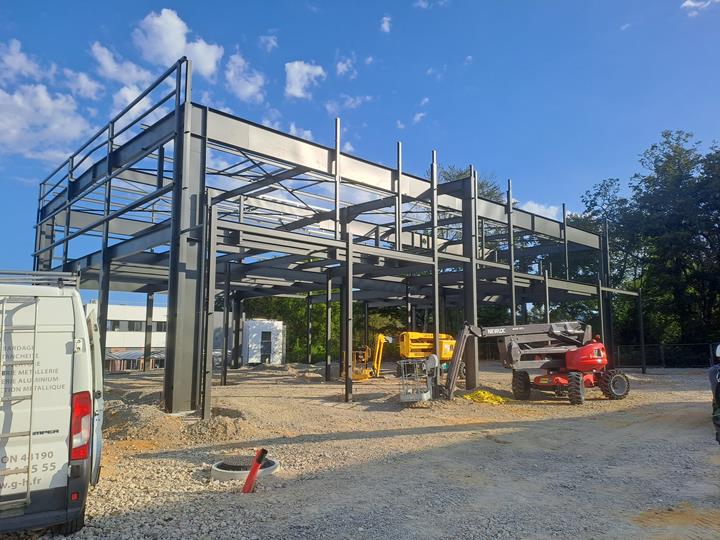

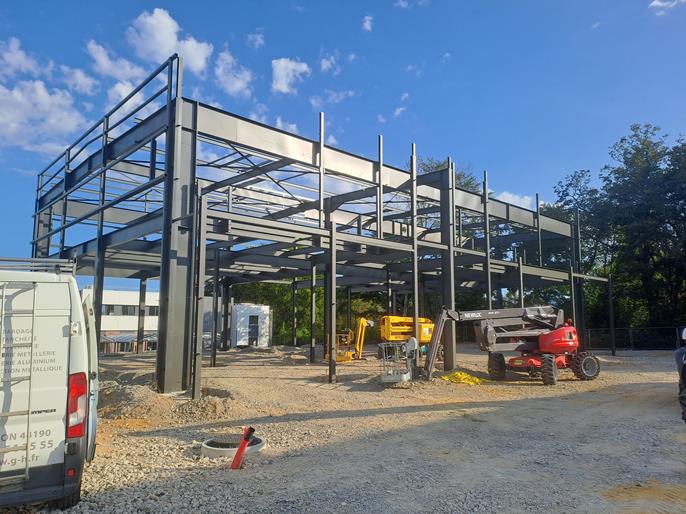

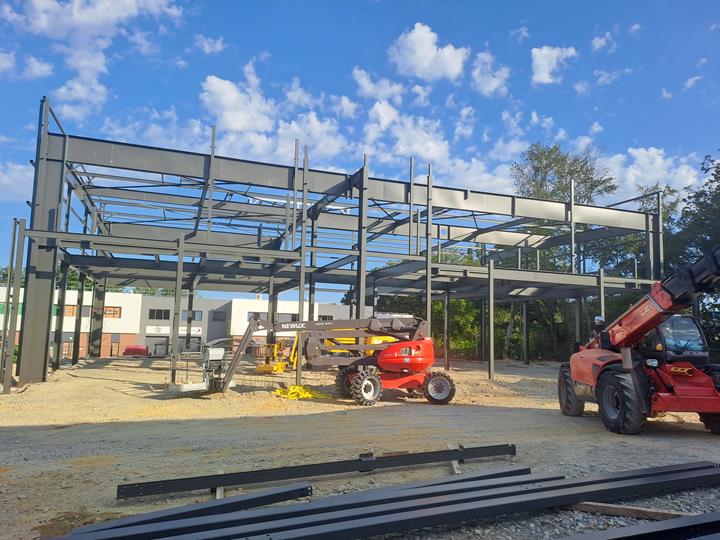

Park przemysłowy INNOVESPACE Sautron jest strategicznie zlokalizowany przy wjeździe do miasta Nantes, w dynamicznym obszarze przemysłowym, blisko autostrady i obwodnicy Nantes. Budynek biurowy o całkowitej wysokości 10 m składa się z pierwszego i drugiego piętra. Konstrukcja główna jest oparta na ramie stalowej. Budynek ma długość 350 m i szerokość 18 m.

Dane techniczne

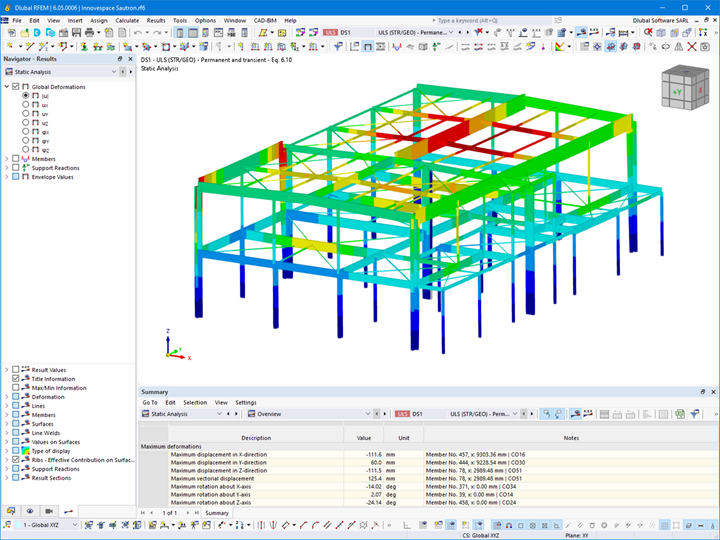

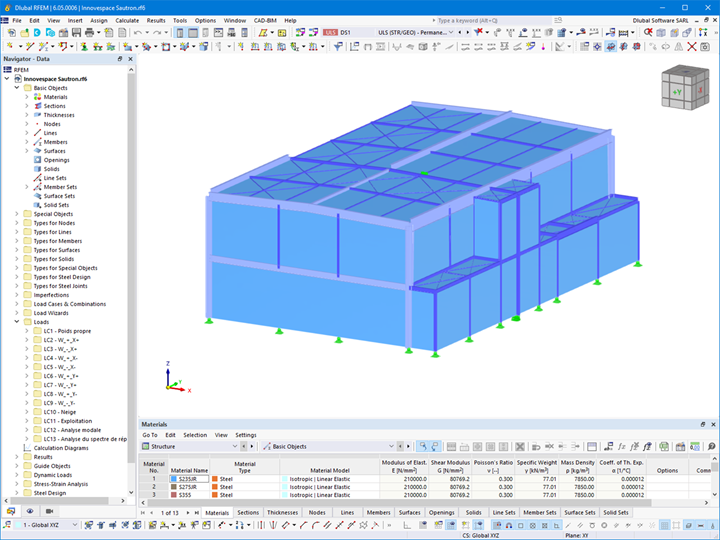

Całość modelowania konstrukcyjnego budynku została przeprowadzona w programie RFEM 6. W stalowej konstrukcji wykorzystano kilka klas stali i uwzględniono różne przypadki obciążenia statycznego, takie jak obciążenia stałe, zmienne, śnieg i wiatr.

Analizę sejsmiczną budynku przeprowadzono za pomocą rozszerzeń Analiza modalna i Analiza spektrum odpowiedzi.

Projekt  INNOVESPACE Sautron łączy strategiczną lokalizację z wysokiej jakości wykonaniem, dzięki wiedzy GH - Hervouet i rozwiązaniom firmy Dlubal Software. Ten nowoczesny budynek w pełni odpowiada potrzebom lokalnych firm, oferując funkcjonalną i bezpieczną przestrzeń do pracy.
Miejsce
Chemin des Plis
44880 Sutron
Francja
Klient SCCV INNOVESPACE SAUTRON
Klient EDEIS (filia w Nantes)
Architekt CUARCK
Planowanie i realizacja GH Hervouet

Specyfikacja projektu

Dane modelu

Liczba węzłów 235
Liczba linii 317
Liczba prętów 219
Liczba powierzchni 23
Ilość brył 0
Ilość przypadków obciążenia 13
Ilość KO 139
Liczba kombinacji wyników 0
Ciężar całkowity 48,982 t
Wymiary (metryczne) 19,360 x 9,569 x 30,000 m
Wymiary (imperialne) 63.52 x 31.39 x 98.43 feet
