Nowy żłobek w dzielnicy Les Sablons, Le Mans, Francja

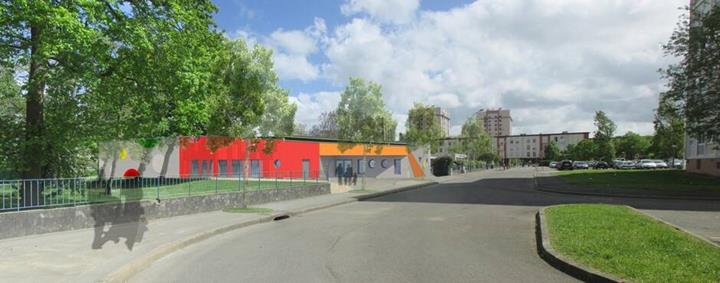

Parterowy budynek żłobka o powierzchni 1100 m2 został zaprojektowany dla ok. 70 dzieci. Wokół budynku powstały place zabaw i tereny zielone.

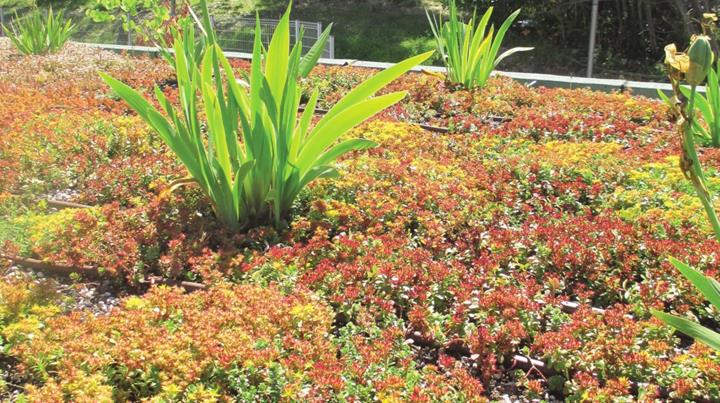

Zgodnie z lokalną polityką do budowy użyto zrównoważonych materiałów. Mieszkańcy dzielnicy głosowali za zastosowaniem w projekcie dachu obsadzonego zielenią.

Biuro inżynierskie ARTEMIS INGENIEUR wspierało zespół zarządzający projektem na wszystkich etapach projektowania budynku, od projektu wstępnego, poprzez projekt wykonawczy, aż do przygotowania dokumentacji budowlanej. W ramach projektu ARTEMIS INGENIEUR zaprojektowano stężenia boczne oraz zwymiarowano elementy konstrukcyjne.

Konstrukcja

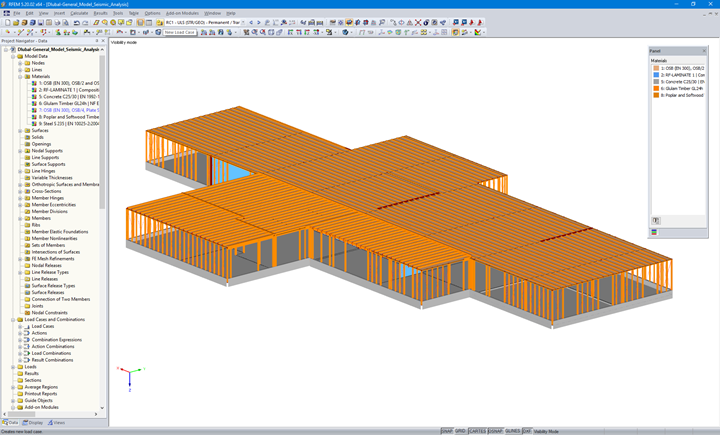

Zewnętrzną elewację tworzą drewniane panele. Wewnętrzne ściany nośne zaprojektowano z wykorzystaniem płyt CLT.

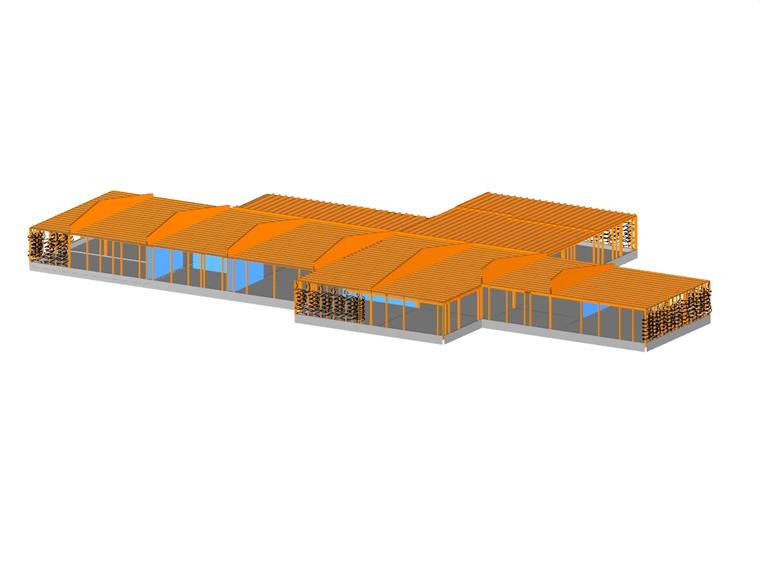

Szkielet konstrukcji składa się z dwuspadowych belek z drewna klejonego warstwowo, które podtrzymują zielony dach i panele fotowoltaiczne.

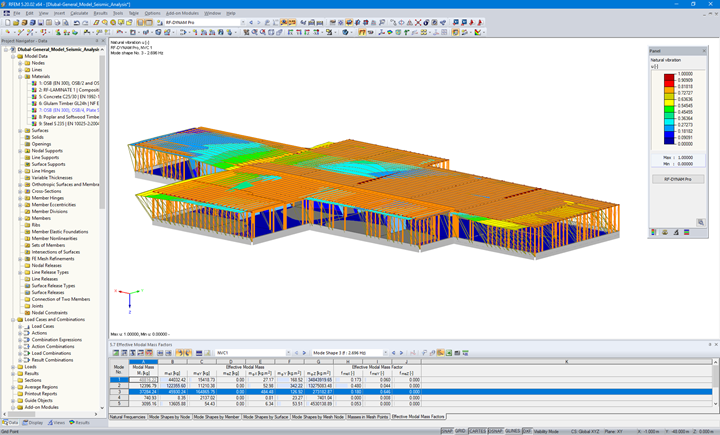

Konstrukcja została przeanalizowana pod kątem SGN, SGU i trzęsień ziemi (niski poziom aktywności sejsmicznej). Do przeprowadzenia analizy modalnej i wygenerowania równoważnych obciążeń sejsmicznych wykorzystano moduł dodatkowy RF-DYNAM Pro dla programu RFEM.

Właściciel projektu Miasto Le Mans
www.lemans.fr
Analiza statyczno-wytrzymałościowa ARTEMIS INGENIEUR
www.artemis-ingenie.fr


Specyfikacja projektu

Dane modelu

Liczba węzłów 998
Liczba linii 1789
Liczba prętów 1729
Liczba powierzchni 82
Ilość przypadków obciążenia 9
Ilość KO 11
Liczba kombinacji wyników 9
Ciężar całkowity 683,139 t
Wymiary (metryczne) 57,254 x 32,264 x 5,140 m
Wymiary (imperialne) 187.84 x 105.85 x 16.86 feet
Wersja programu 5.21.00
