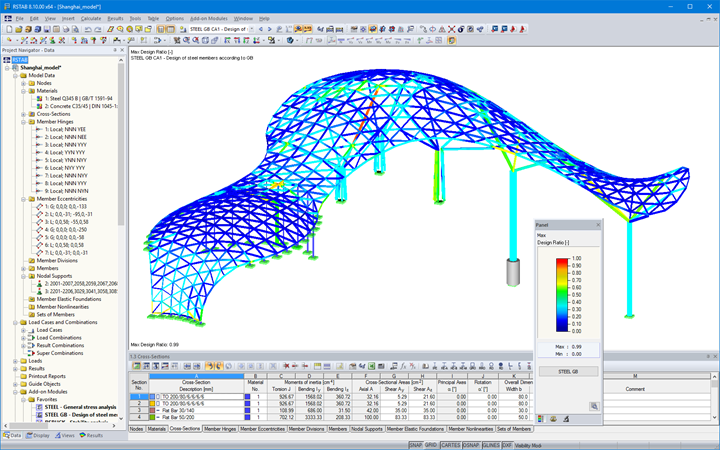

Novum Structures LLC, firma będąca klientem Dlubal Software, była odpowiedzialna za wykonanie obliczeń konstrukcyjnych i planowanie budowy oraz za produkcję i montaż całej konstrukcji. Do przeprowadzenia analizy i obliczeń zgodnych z normą chińską, inżynierowie z Novum Structures wykorzystali programy RSTAB i STEEL GB.

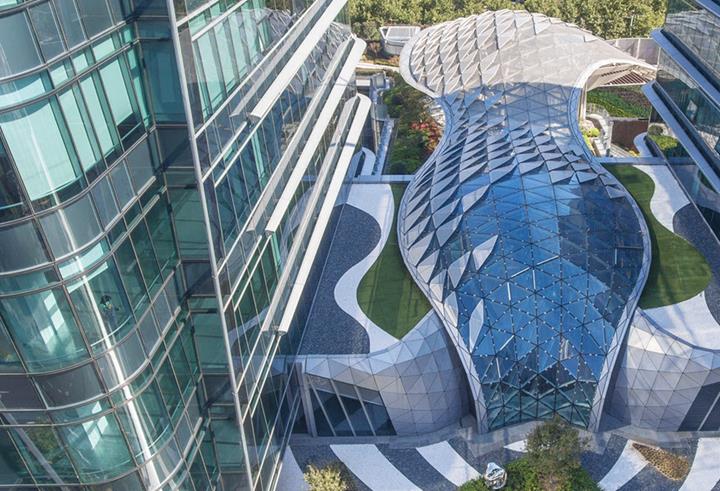

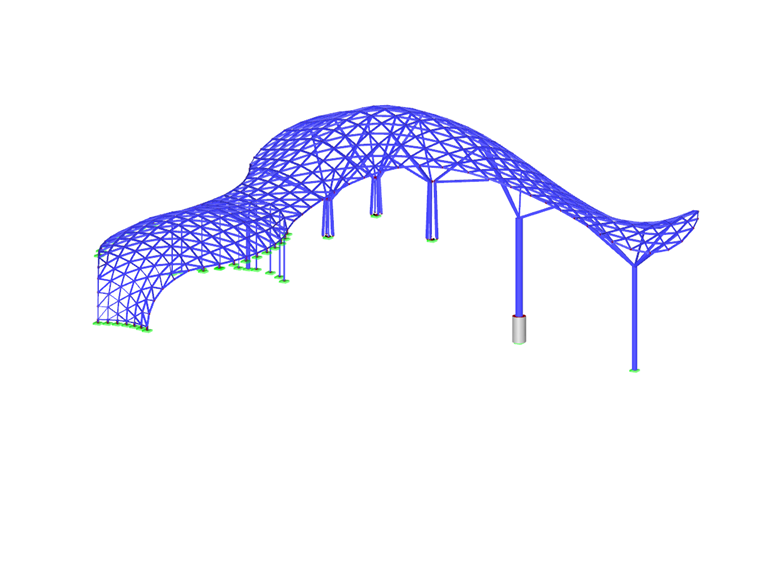

Konstrukcja

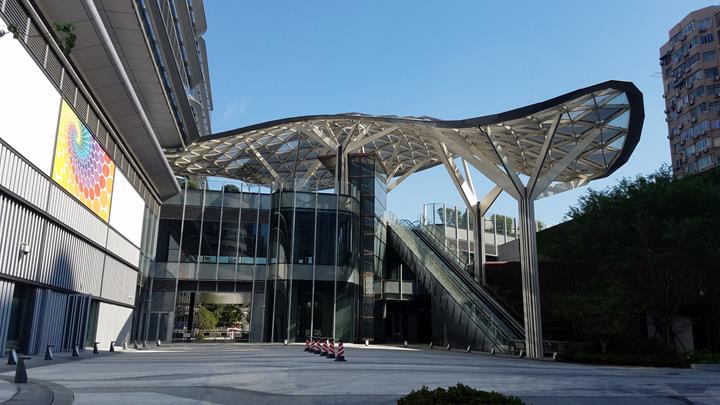

Łączna powierzchnia dachu wynosi około 4,2 m². Obepanowane słupy drzewne wspierają system Novum Free Form, który składa się z prostokątnych pustych w środku rur stalowych i stalowych łączników w postaci węzłowych dysków. Do budowy kolumn wykorzystano prostokątne profile zamknięte lub okrągłe rury.

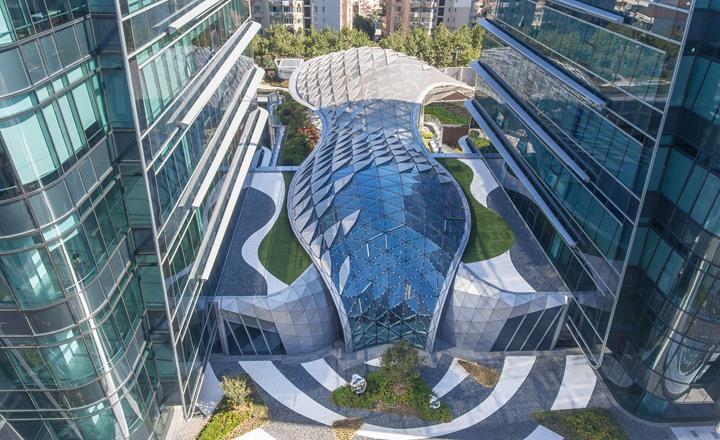

Pokrycie dachu to trójkątne tafle szkła izolacyjnego (wewnątrz) oraz szkła klejonego (na zewnątrz). Perforowane panele aluminiowe na zewnątrz ograniczają odbijanie promieni słonecznych. Krawędź dachu jest zakończona zaokrągloną blachą aluminiową z wbudowaną rynną.
Produkcja i montaż konstrukcji dachu były bardzo trudne, ponieważ każda część konstrukcji i okładziny ma inny rozmiar.
| Analiza i obliczenia, produkcja i montaż konstrukcji stalowej, przeszklenie i ochrona przeciwsłoneczna | Właściwości Sun Hung Kai www.shkp.com |
| Architekt | Ronald Lu & Partners (International) Ltd. rlp.asia |
| Obliczenia konstrukcyjne | Novum Structures LLC www.novumstructures.com |
